公布日：2022.12.20
申請日：2022.09.13
分類號：C02F9/04(2006.01)I;B01D29/64(2006.01)I
摘要
本發明涉及污水處理技術領域，具體為一種環保型多級污水處理裝置，包括處理箱，處理箱的內部上端設置有第一污水處理機構，第一污水處理機構包括伺服電機、螺桿和三通管，螺桿一端延伸至處理箱外部并且傳動連接伺服電機的輸出端，移動座的下端安裝有噴嘴，噴嘴的進水端連接有污水管，污水管與三通管的連接處安裝有第一電磁閥，噴嘴的下方并且位于處理箱的內壁可拆卸安裝有過濾網板；螺桿驅動攪拌機構；攪拌機構的下方并且位于處理箱的內壁安裝有斗形板，回水管的中部安裝有水泵，回水管與三通管的連接處安裝有另一組第一電磁閥。本發明使用方便，過濾效果顯著，更加節能環保。
權利要求書

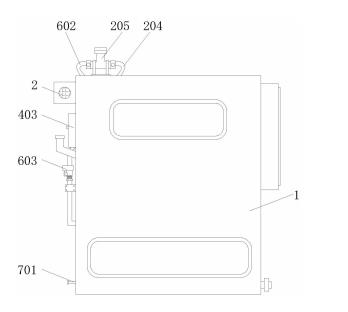

1.一種環保型多級污水處理裝置，其特征在于，包括處理箱(1)，處理箱(1)的內部上端設置有第一污水處理機構，第一污水處理機構包括伺服電機(2)、螺桿(201)和三通管(205)，伺服電機(2)連接處理箱(1)的側壁，螺桿(201)轉動連接處理箱(1)的內壁，螺桿(201)一端延伸至處理箱(1)外部并且傳動連接伺服電機(2)的輸出端，螺桿(201)外壁上螺紋套接有移動座(202)，移動座(202)的頂端滑動連接處理箱(1)的頂端，移動座(202)的下端安裝有噴嘴(203)，噴嘴(203)的進水端連接有污水管(204)，三通管(205)安裝在處理箱(1)的頂端，污水管(204)的另一端連接三通管(205)的一組出水端，污水管(204)與三通管(205)的連接處安裝有第一電磁閥(3)，噴嘴(203)的下方并且位于處理箱(1)的內壁可拆卸安裝有過濾網板(402)；螺桿(201)驅動攪拌機構(503)，攪拌機構(503)設置在過濾網板(402)的下方，并且攪拌機構(503)轉動連接處理箱(1)的內壁；攪拌機構(503)的下方并且位于處理箱(1)的內壁安裝有斗形板(6)，斗形板(6)的底部出水端安裝有第二電磁閥(601)，斗形板(6)的底端邊緣處安裝有回水管(602)，回水管(602)的另一端延伸至處理箱(1)的外部并且與三通管(205)的另一組出水端相連接，回水管(602)的中部安裝有水泵(603)，回水管(602)與三通管(205)的連接處安裝有另一組第一電磁閥(3)。
2.根據權利要求1所述的一種環保型多級污水處理裝置，其特征在于，處理箱(1)的內壁安裝有C型限位軌(4)，C型限位軌(4)的內部滑動插接過濾網板(402)，過濾網板(402)的一端延伸至處理箱(1)的外部并且抵接有密封門(403)，密封門(403)的一端鉸接連接處理箱(1)，密封門(403)的另一端通過螺絲與處理箱(1)相連接。
3.根據權利要求2所述的一種環保型多級污水處理裝置，其特征在于，過濾網板(402)遠離密封門(403)的一端抵接有彈簧(401)，彈簧(401)的另一端連接C型限位軌(4)的內壁。
4.根據權利要求1所述的一種環保型多級污水處理裝置，其特征在于，螺桿(201)遠離伺服電機(2)的一端延伸至處理箱(1)的外部安裝有帶輪a(5)，攪拌機構(503)的一端延伸至處理箱(1)的外部安裝有帶輪b(502)，帶輪a(5)和帶輪b(502)的外壁配合套設有皮帶(501)。
5.根據權利要求1所述的一種環保型多級污水處理裝置，其特征在于，第一污水處理機構還包括清潔刷(206)，清潔刷(206)的頂端連接噴嘴(203)的底端，清潔刷(206)的底端抵接過濾網板(402)。
6.根據權利要求1所述的一種環保型多級污水處理裝置，其特征在于，攪拌機構(503)由轉軸和若干組攪拌葉構成，若干組攪拌葉均勻安裝在轉軸的外壁四周，轉軸轉動連接處理箱(1)的內壁。
7.根據權利要求1所述的一種環保型多級污水處理裝置，其特征在于，還包括第二污水處理機構，第二污水處理機構由導氣管(7)、臭氧連接管(701)以及出氣嘴(702)構成，導氣管(7)安裝在處理箱(1)的內部底端，導氣管(7)的頂端安裝若干組出氣嘴(702)，導氣管(7)的進氣端連接臭氧連接管(701)，臭氧連接管(701)的另一端延伸至處理箱(1)的外部并且與外置臭氧發生器相連接。
(一)發明目的
為解決背景技術中存在的技術問題，本發明提出一種節能環保、過濾效果顯著的環保型多級污水處理裝置。
(二)技術方案
為解決上述問題，本發明提供一種環保型多級污水處理裝置，包括處理箱，處理箱的內部上端設置有第一污水處理機構，第一污水處理機構包括伺服電機、螺桿和三通管，伺服電機連接處理箱的側壁，螺桿轉動連接處理箱的內壁，螺桿一端延伸至處理箱外部并且傳動連接伺服電機的輸出端，螺桿外壁上螺紋套接有移動座，移動座的頂端滑動連接處理箱的頂端，移動座的下端安裝有噴嘴，噴嘴的進水端連接有污水管，三通管安裝在處理箱的頂端，污水管的另一端連接三通管的一組出水端，污水管與三通管的連接處安裝有第一電磁閥，噴嘴的下方并且位于處理箱的內壁可拆卸安裝有過濾網板；
螺桿驅動攪拌機構，攪拌機構設置在過濾網板的下方，并且攪拌機構轉動連接處理箱的內壁；攪拌機構的下方并且位于處理箱的內壁安裝有斗形板，斗形板的底部出水端安裝有第二電磁閥，斗形板的底端邊緣處安裝有回水管，回水管的另一端延伸至處理箱的外部并且與三通管的另一組出水端相連接，回水管的中部安裝有水泵，回水管與三通管的連接處安裝有另一組第一電磁閥。
優選的，處理箱的內壁安裝有C型限位軌，C型限位軌的內部滑動插接過濾網板，過濾網板的一端延伸至處理箱的外部并且抵接有密封門，密封門的一端鉸接連接處理箱，密封門的另一端通過螺絲與處理箱相連接。
優選的，過濾網板遠離密封門的一端抵接有彈簧，彈簧的另一端連接C型限位軌的內壁。
優選的，螺桿遠離伺服電機的一端延伸至處理箱的外部安裝有帶輪a，攪拌機構的一端延伸至處理箱的外部安裝有帶輪b，帶輪a和帶輪b的外壁配合套設有皮帶。
優選的，第一污水處理機構還包括清潔刷，清潔刷的頂端連接噴嘴的底端，清潔刷的底端抵接過濾網板。
優選的，攪拌機構由轉軸和若干組攪拌葉構成，若干組攪拌葉均勻安裝在轉軸的外壁四周，轉軸轉動連接處理箱的內壁。
優選的，還包括第二污水處理機構，第二污水處理機構由導氣管、臭氧連接管以及出氣嘴構成，導氣管安裝在處理箱的內部底端，導氣管的頂端安裝若干組出氣嘴，導氣管的進氣端連接臭氧連接管，臭氧連接管的另一端延伸至處理箱的外部并且與外置臭氧發生器相連接。
與現有技術相比，本發明的上述技術方案具有如下有益的技術效果：本發明通過第一污水處理機構便于均勻導入污水，提升過濾網板的使用面積，將雜質進行過濾，提高過濾效果，并且可以通過清潔刷將過濾網板上的雜質清掃，避免堵塞過濾網板；同時第一污水處理機構可以驅動攪拌機構，加速絮凝劑與污水接觸反應，通過水泵將反應之后的污水輸送至第一污水處理機構中進行再一次的過濾，進一步提升污水處理效率；通過第二污水處理機構便于加速臭氧與污水充分接觸，祛除異味，使用方便，通過伺服電機驅動兩級污水處理機構，更加節能環保，多級污水處理機構的設置提升了污水處理效果。
（發明人：吳偉鋒;沈捷;張建平;徐仁偉;殷祝鵬;陳國偉）
