公布日：2022.09.02

申請日：2022.07.01

分類號：C02F3/12(2006.01)I;C02F3/20(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N

摘要

本申請公開了一種地埋式SBR污水處理裝置，包括罐體、反應筒、過流筒、進水組件和曝氣組件，反應筒的頂部設置有第一溢流組件，用于反應后水質的上溢流出；過流筒的頂部高于第一溢流組件設置；過流筒的內壁與反應筒的外壁形成出口向下的過流區；過流筒與罐體的內壁形成沉淀區；在工作狀態下，污水通過進水組件輸送至反應筒的底部，通過曝氣組件曝氣；處理后的污水在反應筒內部上流，經第一溢流組件溢流至過流區，并流至沉淀區；沉淀后的清水在后續的進水作用下向上流，當液面升高至出水口時流出；本申請可對污水進行好氧生物處理以及充分沉淀，保證輸出的水質達標；針對農村污水水量小和間歇性排水發明，既能充分處理污水，又能滿足排水需求。

權利要求書

1.一種地埋式SBR污水處理裝置，其特征在于：包括罐體(100)，其側壁開設有進水口、進氣口和出水口；設置于所述罐體(100)內部的反應筒(200)，其頂部設置有第一溢流組件(110)；所述第一溢流組件(110)包括第一溢流堰板(111)、第一環形板(112)以及擋板(113)，所述第一環形板(112)設置于所述第一溢流堰板(111)與所述擋板(113)之間；所述擋板(113)開設有多個溢流孔，且所述擋板(113)的頂部高于所述第一溢流堰板(111)的頂部設置；套設于所述反應筒(200)外側的過流筒(300)，其頂部高于所述第一溢流堰板(111)的頂部設置；所述擋板(113)通過連接板組件裝設于所述過流筒(300)的內壁；所述過流筒(300)的內壁與所述反應筒(200)的外壁形成出口向下的過流區(10)；所述過流筒(300)的外壁與所述罐體(100)的內壁形成沉淀區(20)；進水組件(400)，用于向所述反應筒(200)的底部輸送待處理的污水；曝氣組件(500)；在工作狀態下，污水通過所述進水組件(400)輸送至所述反應筒(200)的底部，通過所述曝氣組件(500)曝氣；處理后的污水在所述反應筒(200)內部上流，經所述第一溢流組件(110)溢流至所述過流區(10)，并流至所述沉淀區(20)；沉淀后的清水在后續的進水作用下向上流，當液面升高至出水口時流出。

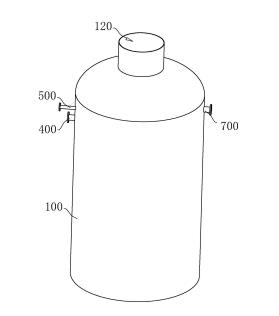

2.根據權利要求1所述的地埋式SBR污水處理裝置，其特征在于：所述罐體(100)的頂部開設有檢修口(120)；所述罐體(100)的高度大于所述過流筒(300)的高度；所述罐體(100)的內底部設置有污泥收集斗(130)，所述污泥收集斗(130)圍繞所述反應筒(200)設置。

3.根據權利要求1所述的地埋式SBR污水處理裝置，其特征在于：所述反應筒(200)包括直筒(210)和錐形筒(220)，所述錐形筒(220)設置于所述直筒(210)的底部；所述直筒(210)的底部低于所述反應筒(200)的底部設置；所述反應筒(200)與所述直筒(210)之間通過多個連接塊連接；多個所述連接塊間隔設置。

4.根據權利要求3所述的地埋式SBR污水處理裝置，其特征在于：所述進水組件(400)包括第一進水管(410)和第二進水管(420)，所述第一進水管(410)的一端貫穿所述進水口懸伸設置，另一端與所述第二進水管(420)連通；所述第二進水管(420)設置于所述反應筒(200)的內部，且其頂部高于所述過流筒(300)設置；所述第二進水管(420)的周側設置有多個布水支管(430)，多個所述布水支管(430)均與所述第二進水管(420)連通；多個所述布水支管(430)設置于所述錐形筒(220)的內部；所述布水支管(430)的底部開設有多個布水孔。

5.根據權利要求4所述的地埋式SBR污水處理裝置，其特征在于：所述第二進水管(420)的縱向軸線與所述直筒(210)的縱向軸線平行設置；所述第一進水管(410)的縱向軸線與所述第二進水管(420)的縱向軸線垂直設置；所述第一進水管(410)與所述第二進水管(420)的連接處低于所述第二進水管(420)的頂部設置。

6.根據權利要求5所述的地埋式SBR污水處理裝置，其特征在于：所述第二進水管(420)的縱向軸線與所述直筒(210)的中心軸線一致設置；多個所述布水支管(430)陣列設置；多個所述布水孔均勻設置。

7.根據權利要求4所述的地埋式SBR污水處理裝置，其特征在于：所述曝氣組件(500)包括曝氣主管(510)、曝氣支管(520)和多個曝氣器(530)；所述曝氣主管(510)的一端貫穿所述進氣口懸伸設置，另一端與所述曝氣支管(520)連通；多個所述曝氣器(530)均設置于所述曝氣支管(520)的頂部；所述曝氣器(530)低于所述布水支管(430)設置。

8.根據權利要求7所述的地埋式SBR污水處理裝置，其特征在于：多個所述曝氣器(530)陣列設置。

9.根據權利要求7所述的地埋式SBR污水處理裝置，其特征在于：該裝置還包括第二溢流組件(600)，所述第二溢流組件(600)包括第二溢流堰板(610)和第二環形板(620)，所述第二環形板(620)設置于所述第二溢流堰板(610)與所述罐體(100)之間；所述第二溢流堰板(610)與所述過流筒(300)的外壁構成流通通道；所述第二溢流堰板(610)的頂部低于所述過流筒(300)的頂部設置；所述第二環形板(620)的高度低于所述出水口設置。

10.根據權利要求9所述的地埋式SBR污水處理裝置，其特征在于：所述第二溢流堰板(610)開設有用于所述曝氣主管(510)貫穿的通孔；所述通孔設置有密封件。

發明內容

為了解決農村污水的處理效果差、處理后的水質不達標的問題，本申請?zhí)峁┮环N地埋式SBR污水處理裝置。

本申請?zhí)峁┑囊环N地埋式SBR污水處理裝置采用如下的技術方案：一種地埋式SBR污水處理裝置，包括：罐體，其側壁開設有進水口、進氣口和出水口；設置于所述罐體內部的反應筒，其頂部設置有第一溢流組件；所述第一溢流組件包括第一溢流堰板、第一環形板以及擋板，所述第一環形板設置于所述第一溢流堰板與所述擋板之間；所述擋板開設有多個溢流孔，且所述擋板的頂部高于所述第一溢流堰板的頂部設置；套設于所述反應筒外側的過流筒，其頂部高于所述第一溢流堰板的頂部設置；所述擋板通過連接板組件裝設于所述過流筒的內壁；所述過流筒的內壁與所述反應筒的外壁形成出口向下的過流區；所述過流筒的外壁與所述罐體的內壁形成沉淀區；進水組件，用于向所述反應筒的底部輸送待處理的污水；曝氣組件；在工作狀態下，污水通過所述進水組件輸送至所述反應筒的底部，通過所述曝氣組件曝氣；處理后的污水在所述反應筒內部上流，經所述第一溢流組件溢流至所述過流區，并流至所述沉淀區；沉淀后的清水在后續的進水作用下向上流，當液面升高至出水口時流出。

通過采用上述技術方案，可對污水進行好氧生物處理以及充分沉淀，保證輸出的水質達標；通過上流式設置，實現進水和產水的互不影響；針對農村污水水量小和間歇性排水發明，既能充分處理污水，又能滿足排水需求。

優選地，所述罐體的頂部開設有檢修口；所述罐體的高度大于所述過流筒的高度；所述罐體的內底部設置有污泥收集斗，所述污泥收集斗圍繞所述反應筒設置。

通過采用上述技術方案，便于檢修維護，同時防止處理后的水從檢修口中流出；污泥收集斗的設置便于罐體的底部收集沉淀的污泥，有效降低上層液面含泥量，提高水質質量。

優選地，所述反應筒包括直筒和錐形筒，所述錐形筒設置于所述直筒的底部；所述直筒的底部低于所述反應筒的底部設置；所述反應筒與所述直筒之間通過多個連接塊連接；多個所述連接塊間隔設置。

通過采用上述技術方案，提高污水沉淀率，增大污泥存儲空間，防止反應后溢出的水質中夾雜過多淤泥。

優選地，所述進水組件包括第一進水管和第二進水管，所述第一進水管的一端貫穿所述進水口懸伸設置，另一端與所述第二進水管連通；所述第二進水管設置于所述反應筒的內部，且其頂部高于所述過流筒設置；所述第二進水管的周側設置有多個布水支管，多個所述布水支管均與所述第二進水管連通；多個所述布水支管設置于所述錐形筒的內部；所述布水支管的底部開設有多個布水孔。

通過采用上述技術方案，實現罐體內部的均勻布水，提高污水的反應效率。

優選地，所述第二進水管的縱向軸線與所述直筒的縱向軸線平行設置；所述第一進水管的縱向軸線與所述第二進水管的縱向軸線垂直設置；所述第一進水管與所述第二進水管的連接處低于所述第二進水管的頂部設置。

通過采用上述技術方案，通過第二進水管實現排氣，防止污水逆流。

優選地，所述第二進水管的縱向軸線與所述直筒的中心軸線一致設置；多個所述布水支管陣列設置；多個所述布水孔均勻設置。

通過采用上述技術方案，使進入反應筒內部的污水速率均勻，便于在曝氣組件的作用下增加待處理污水中的溶氧量。

優選地，所述曝氣組件包括曝氣主管、曝氣支管和多個曝氣器；所述曝氣主管的一端貫穿所述進氣口懸伸設置，另一端與所述曝氣支管連通；多個所述曝氣器均設置于所述曝氣支管的頂部；所述曝氣器低于所述布水支管設置。

通過采用上述技術方案，進一步提高污水中的溶氧量，同時可以攪拌淤泥，提高反應速率。

優選地，多個所述曝氣器陣列設置。

通過采用上述技術方案，提高曝氣反應速率，實現污水的充分反應。

優選地，該裝置還包括第二溢流組件，所述第二溢流組件包括第二溢流堰板和第二環形板，所述第二環形板設置于所述第二溢流堰板與所述罐體之間；所述第二溢流堰板與所述過流筒的外壁構成流通通道；所述第二溢流堰板的頂部低于所述過流筒的頂部設置；所述第二環形板的高度低于所述出水口設置。

通過采用上述技術方案，保證沉淀區處理后的液體的有效排出，提高出水平衡率。

優選地，所述第二溢流堰板開設有用于所述曝氣主管貫穿的通孔；所述通孔設置有密封件。

通過采用上述技術方案，提高對曝氣主管的承載，同時又不影響處理后的水質流出。

綜上所述，本申請包括以下至少一種有益技術效果：

1.本申請可對污水進行好氧生物處理以及充分沉淀，保證輸出的水質達標；通過上流式設置，實現進水和產水的互不影響；針對農村污水水量小和間歇性排水發明，既能充分處理污水，又能滿足排水需求。

2.本申請結構簡單，投入成本低，維護成本低，同時能高效的污水處理，便于推廣。

3.本申請電氣元件少，響應速率高，處理效果好。

4.本申請占地空間小，通過地埋式設置，節能降噪。

（發明人：羅濤;蔡華;孟慶宇）
