公布日：2022.03.25
申請日：2021.11.12
分類號：F28D7/16(2006.01)I;F28F9/02(2006.01)I;F28F27/00(2006.01)I;C02F1/74(2006.01)I
摘要
本發明屬于污水處理技術領域，尤其涉及一種用于亞臨界水氧化工藝的換熱器裝置。本發明通過換熱箱單元，設置在換熱箱單元上并用于向外部釋放過熱氣體的放氣管單元，以及設置在放氣管單元中并用于開關放氣通道的擋板單元起到了對冷熱廢水進行換熱以及將換熱過程產生的過熱氣體及時排出以減少換熱管熱損傷的技術效果。本發明具有結構簡單，安裝方便，將過熱的處理后廢水的熱量通過熱交換傳遞給待加熱廢水起到了能量回收，設置偏心封頭管使得過熱氣體累計在換熱箱上部能夠及時散走熱能，并且通過設置在管口處的放氣管單元及時將過熱氣體及時排出，以及通過一個轉盤推動即可控制過熱氣體的釋放以及旋轉控制釋放方向的優點。
權利要求書
1.一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，包括換熱箱單元（1），設置在所述換熱箱單元（1）上并用于向外部釋放過熱氣體的放氣管單元（2），以及設置在所述放氣管單元（2）中并用于開關放氣通道的擋板單元（3）。

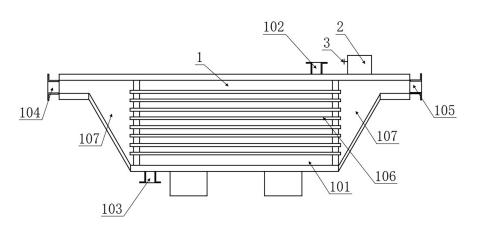

2.根據權利要求1所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述換熱箱單元（1）包括筒體（101），設置在筒體（101）上的殼程入口管（102）和殼程出口管（103），設置在所述筒體（101）上的管程入口管（104）和管程出口管（105），以及設置在所述筒體（101）上并用于連通所述管程入口管（104）和管程出口管（105）的熱管（106）。
3.根據權利要求2所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述換熱箱單元（1）還包括設置在所述筒體（101）和管程入口管（104），筒體（101）和管程出口管（105）之間的偏心封頭管（107）。
4.根據權利要求2所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述換熱箱單元（1）還包括設置在所述偏心封頭管（107）上并用于連接所述放氣管單元（2）的排氣孔（108）；所述放氣管單元（2）包括放氣管（201）；所述擋板單元（3）包括設置在所述放氣管（201）內側面上的固定孔板（301），以及設置在所述放氣管（201）內側面上并位于所述固定孔板（301）上頂面的活動孔板（302），設置在所述放氣管（201）內側面上并位于所述活動孔板（302）上方的導氣板（303），以及設置在所述放氣管（201）上并與所述活動孔板（302）和所述導氣板（303）連接的轉盤部（304）。
5.根據權利要求4所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述放氣管單元（2）還包括設置在所述放氣管（201）中的空腔（202），設置在所述放氣管（201）上并與所述空腔（202）連通的轉盤軸孔（203）和所述活動孔板柱孔（204）；所述擋板單元（3）還包括設置在所述活動孔板（302）上并安裝在所述活動孔板柱孔（204）上的活動孔板柱（305）；所述轉盤部（304）包括轉盤（304a），設置在所述轉盤（304a）上并安裝在所述轉盤軸孔（203）中的轉盤軸（304b），設置在所述轉盤軸（304b）上的旋轉柱（304c），以及設置在所述旋轉柱（304c）上并與所述活動孔板柱（305）連接的推動柱（304d）。
6.根據權利要求5所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述放氣管單元（2）還包括設置在所述放氣管（201）上并與所述空腔（202）連通的導氣板柱孔（205）；所述擋板單元（3）還包括設置在所述導氣板（303）上且安裝在所述導氣板柱孔（205）中并與所述旋轉柱（304c）連接的導氣板柱（306）。
7.根據權利要求6所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述轉盤部（304）還包括設置在所述旋轉柱（304c）上并與所述導氣板柱（306）嚙合的第一冠狀齒輪（304e）；所述擋板單元（3）還包括設置在所述導氣板柱（306）上并用于嚙合所述第一冠狀齒輪（304e）的第二冠狀齒輪（307）。
8.根據權利要求5所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述轉盤部（304）還包括設置在所述旋轉柱（304c）上的半弧形槽（304f），以及設置在所述推動柱（304d）上并卡合在所述半弧形槽（304f）中的限位塊（304g）。
9.根據權利要求5所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述轉盤部（304）還包括設置在所述推動柱（304d）上的轉動齒輪（304h），設置在所述空腔（202）內側底面上并與所述轉動齒輪（304h）嚙合的齒條（304i），以及設置在所述推動柱（304d）上并與所述空腔（202）內側面連接的拉簧（304j）。
10.根據權利要求4所述的一種用于亞臨界水氧化工藝的換熱器裝置，其特征在于，所述放氣管單元（2）還包括設置在所述放氣管（201）上的固定槽（206）和T形槽（207）；所述擋板單元（3）還包括設置在所述導氣板（303）上并安裝在所述固定槽（206）中的固定柱（308），以及設置在所述活動孔板（302）上并安裝在所述T形槽（207）中的T形板（309）。
發明內容
本發明目的是提供一種用于亞臨界水氧化工藝的換熱器裝置，本發明通過換熱箱單元，設置在換熱箱單元上并用于向外部釋放過熱氣體的放氣管單元，以及設置在放氣管單元中并用于開關放氣通道的擋板單元起到了對冷熱廢水進行換熱以及將換熱過程產生的過熱氣體及時排出以減少換熱管熱損傷的技術效果。本發明具有結構簡單，安裝方便，將過熱的處理后廢水的熱量通過熱交換傳遞給待加熱廢水起到了能量回收，設置偏心封頭管使得過熱氣體累計在換熱箱上部能夠及時散走熱能，并且通過設置在管口處的放氣管單元及時將過熱氣體及時排出，以及通過一個轉盤推動即可控制過熱氣體的釋放以及旋轉控制釋放方向的優點。
本發明解決上述問題采用的技術方案是：一種用于亞臨界水氧化工藝的換熱器裝置，包括換熱箱單元，設置在所述換熱箱單元上并用于向外部釋放過熱氣體的放氣管單元，以及設置在所述放氣管單元中并用于開關放氣通道的擋板單元。
進一步優選的技術方案在于：所述換熱箱單元包括筒體，設置在筒體上的殼程入口管和殼程出口管，設置在所述筒體上的管程入口管和管程出口管，以及設置在所述筒體上并用于連通所述管程入口管和管程出口管的熱管。
進一步優選的技術方案在于：所述換熱箱單元還包括設置在所述筒體和管程入口管，筒體和管程出口管之間的偏心封頭管。
進一步優選的技術方案在于：所述換熱箱單元還包括設置在所述偏心封頭管上并用于連接所述放氣管單元的排氣孔；所述放氣管單元包括放氣管；所述擋板單元包括設置在所述放氣管內側面上的固定孔板，以及設置在所述放氣管內側面上并位于所述固定孔板上頂面的活動孔板，設置在所述放氣管內側面上并位于所述活動孔板上方的導氣板，以及設置在所述放氣管上并與所述活動孔板和所述導氣板連接的轉盤部。
進一步優選的技術方案在于：所述放氣管單元還包括設置在所述放氣管中的空腔，設置在所述放氣管上并與所述空腔連通的轉盤軸孔和所述活動孔板柱孔；所述擋板單元還包括設置在所述活動孔板上并安裝在所述活動孔板柱孔上的活動孔板柱；所述轉盤部包括轉盤，設置在所述轉盤上并安裝在所述轉盤軸孔中的轉盤軸，設置在所述轉盤軸上的旋轉柱，以及設置在所述旋轉柱上并與所述活動孔板柱連接的推動柱。
進一步優選的技術方案在于：所述放氣管單元還包括設置在所述放氣管上并與所述空腔連通的導氣板柱孔；所述擋板單元還包括設置在所述導氣板上且安裝在所述導氣板柱孔中并與所述旋轉柱連接的導氣板柱。
進一步優選的技術方案在于：所述轉盤部還包括設置在所述旋轉柱上并與所述導氣板柱嚙合的第一冠狀齒輪；所述擋板單元還包括設置在所述導氣板柱上并用于嚙合所述第一冠狀齒輪的第二冠狀齒輪。
進一步優選的技術方案在于：所述轉盤部還包括設置在所述旋轉柱上的半弧形槽，以及設置在所述推動柱上并卡合在所述半弧形槽中的限位塊。
進一步優選的技術方案在于：所述轉盤部還包括設置在所述推動柱上的轉動齒輪，設置在所述空腔內側底面上并與所述轉動齒輪嚙合的齒條，以及設置在所述推動柱上并與所述空腔內側面連接的拉簧。
進一步優選的技術方案在于：所述放氣管單元還包括設置在所述放氣管上的固定槽和T形槽；所述擋板單元還包括設置在所述導氣板上并安裝在所述固定槽中的固定柱，以及設置在所述活動孔板上并安裝在所述T形槽中的T形板。
本發明通過換熱箱單元，設置在換熱箱單元上并用于向外部釋放過熱氣體的放氣管單元，以及設置在放氣管單元中并用于開關放氣通道的擋板單元起到了對冷熱廢水進行換熱以及將換熱過程產生的過熱氣體及時排出以減少換熱管熱損傷的技術效果。本發明具有結構簡單，安裝方便，將過熱的處理后廢水的熱量通過熱交換傳遞給待加熱廢水起到了能量回收，設置偏心封頭管使得過熱氣體累計在換熱箱上部能夠及時散走熱能，并且通過設置在管口處的放氣管單元及時將過熱氣體及時排出，以及通過一個轉盤推動即可控制過熱氣體的釋放以及旋轉控制釋放方向的優點。
（發明人：伍立波;呂小東;孫小明;萬金玲;王穎）
