公布日：2022.08.09
申請日：2022.04.15
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N
摘要

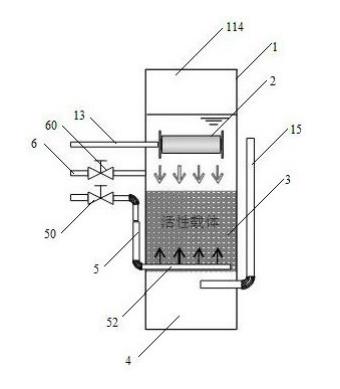

本發明涉及一種一體化污水處理系統用極限脫氮裝置，其包括殼體、位于殼體內的布水器、活性生物載體和底部集水槽，殼體上設置有進水管和出水管，進水管連接布水器和一體化污水處理系統的沉淀區，出水管連接底部集水槽和一體化污水處理系統的消毒區，布水器設置成適于自上而下向活性生物載體均勻布水，活性生物載體設置成適于在其上富集生長用于將來自沉淀區的上清液中的硝態氮轉化為氮氣的自養微生物。本發明利用活性生物載體既可極限脫氮、提高總氮的去除效率，又能同時去除水中的磷，無需投加有機碳源，節省費用。
權利要求書
1.一種一體化污水處理系統用極限脫氮裝置，其特征在于包括殼體、位于殼體內的布水器、活性生物載體和底部集水槽，其中，殼體上設置有進水管和出水管，進水管連接布水器和一體化污水處理系統的沉淀區，出水管連接底部集水槽和一體化污水處理系統的消毒區，布水器設置成適于自上而下向活性生物載體均勻布水，活性生物載體設置成適于在其上富集生長用于將來自沉淀區的上清液中的硝態氮轉化為氮氣的自養微生物。
2.如權利要求1所述的一體化污水處理系統用極限脫氮裝置，其特征在于，所述極限脫氮裝置還包括與外部空氣源相連通且其上設有閥門的反洗空氣管，該反洗空氣管具有位于所述活性生物載體底部的曝氣管部，該曝氣管部上設置有多個曝氣用穿孔。
3.如權利要求2所述的一體化污水處理系統用極限脫氮裝置，其特征在于，所述極限脫氮裝置還包括其上設有閥門的反洗排水管，該反洗排水管與所述底部集水槽和所述一體化污水處理系統前的外部調節池連通。
4.如權利要求1至3任一項所述的一體化污水處理系統用極限脫氮裝置，其特征在于，所述活性生物載體的主要成分為無機礦物質和微生物營養鹽。
5.如權利要求4所述的一體化污水處理系統用極限脫氮裝置，其特征在于，所述無機礦物質的主要成分為碳酸鈣。
6.如權利要求4所述的一體化污水處理系統用極限脫氮裝置，其特征在于，所述活性生物載體為生物鈣活性載體。
7.如權利要求6所述的一體化污水處理系統用極限脫氮裝置，其特征在于，所述活性生物載體的高度控制在2m。
發明內容
為克服上述缺陷，本發明提供一種具有極限脫氮功能的一體化污水處理系統用極限脫氮裝置將是有利的。
為此，本發明提供一種一體化污水處理系統用極限脫氮裝置，其包括殼體、位于殼體內的布水器、活性生物載體和底部集水槽，其中，殼體上設置有進水管和出水管，進水管連接布水器和一體化污水處理系統的沉淀區，出水管連接底部集水槽和一體化污水處理系統的消毒區，布水器設置成適于自上而下向活性生物載體均勻布水，活性生物載體設置成適于在其上富集生長用于將來自沉淀區的上清液中的硝態氮轉化為氮氣的自養微生物。
進一步，極限脫氮裝置還包括與外部空氣源相連通且其上設有閥門的反洗空氣管，該反洗空氣管具有位于活性生物載體底部的曝氣管部，該曝氣管部上設置有多個曝氣用穿孔。
再進一步，極限脫氮裝置還包括其上設有閥門的反洗排水管，該反洗排水管與底部集水槽和一體化污水處理系統前的外部調節池連通。
另進一步，活性生物載體的主要成分為無機礦物質和微生物營養鹽。
又進一步，無機礦物質的主要成分為碳酸鈣。
還進一步，活性生物載體為生物鈣活性載體。
更進一步，活性生物載體的高度控制在2m左右。
本發明相比現有技術具有如下的優勢：1）通過極限脫氮裝置的設置，能夠彌補一體化污水處理系統鐵硫自養反硝化的不足，酸堿平衡，進一步提高總氮的去除效率；2）活性生物載體既可提供菌類生長載體，又能提供無機碳源，無需另外投加碳源，節省費用，避免出水COD的穿透（即超標）；3）活性生物載體具有生物活性強、比表面積大、無需加藥，能夠?qū)⒚摰⑸锔患�、增殖，并能同時去除水中的磷；4）活性生物載體兼有過濾功能，攔截水中的懸浮物，進一步降低出水懸浮物的濃度；5）由于布水器位于活性生物載體上方，通過自上而下的均勻布水，從而有效避免形成短流，提高脫氮效率；6）由于設置了反洗空氣管和反洗排水管，通過定期或不定期的反沖洗，從而避免過濾水頭提高，提高脫氮效率。
（發明人：劉夕清;劉海清;欒松明;杜鵬飛;蒲桂玲;王新艷）
