公布日：2022.09.02
申請日：2022.06.15
分類號：C02F1/00(2006.01)I
摘要
本發明公布了一種虹吸式污水格柵裝備，它屬于污水處理領域，它包括設置于流道上的支撐裝置，所述支撐裝置內設置有虹吸管，所述虹吸管的進水口和出水口伸出支撐裝置并分置于支撐裝置的上流和下流，所述進水口朝下延伸設置，所述進水口處設置有格柵板，所述支撐裝置上端設置有輕質垃圾收集槽，所述支撐裝置于上流側設置有將垃圾送入輕質垃圾收集槽的輕質垃圾收集部。本發明的目的是提供一種虹吸式污水格柵裝備，能夠適應多種水位情況，提高過濾效果。
權利要求書

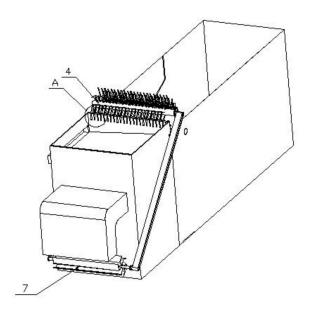

1.一種虹吸式污水格柵裝備，它包括設置于流道上的支撐裝置(1)，其特征在于，所述支撐裝置(1)內設置有虹吸管(2)，所述虹吸管(2)的進水口(201)和出水口(202)伸出支撐裝置(1)并分置于支撐裝置(1)的上流和下流，所述進水口(201)朝下延伸設置，所述進水口(201)處設置有格柵板(203)，所述支撐裝置(1)上端設置有輕質垃圾收集槽(3)，所述支撐裝置(1)于上流側設置有將垃圾送入輕質垃圾收集槽(3)的輕質垃圾收集部。
2.根據權利要求1所述的一種虹吸式污水格柵裝備，其特征在于，所述輕質垃圾收集部包括沿流道寬度方向設置的轉動部(4)，所述轉動部(4)上設置有打撈部。
3.根據權利要求2所述的一種虹吸式污水格柵裝備，其特征在于，所述轉動部(4)包括間隔設置的主動輥(401)和從動輥(402)，主動輥(401)和從動輥(402)之間繞行有傳動帶(403)，所述打撈部設置于傳動帶(403)上。
4.根據權利要求2或3所述的一種虹吸式污水格柵裝備，其特征在于，所述打撈部包括沿轉動部(4)軸向間隔排列設置的折彎輻條(5)；所述輕質垃圾收集槽(3)于輕質垃圾收集部一側的側壁上設置有凹槽(6)，所述凹槽(6)與折彎輻條(5)交錯設置。
5.根據權利要求2所述的一種虹吸式污水格柵裝備，其特征在于，所述出水口(202)朝下延伸設置，所述出水口(202)下方設置有動力輪(7)，所述動力輪(7)外壁上設置有葉片，所述動力輪(7)兩端的轉軸與轉動部(4)傳動連接。
6.根據權利要求1或2所述的一種虹吸式污水格柵裝備，其特征在于，所述輕質垃圾收集槽(3)底部設置為斜面，所述輕質垃圾收集槽(3)于斜面低端一側的側壁上設置有輕質垃圾收集出口(8)。
7.根據權利要求1所述的一種虹吸式污水格柵裝備，其特征在于，所述進水口(201)下方設置有重質垃圾收集部(9)。
8.根據權利要求7所述的一種虹吸式污水格柵裝備，其特征在于，所述支撐裝置(1)上流側的流道內設置有軌道(10)，所述重質垃圾收集部(9)上的支架與軌道(10)上的牽引裝置連接。
9.根據權利要求7所述的一種虹吸式污水格柵裝備，其特征在于，所述重質垃圾收集部(9)由上端開放的重質垃圾收集箱(901)疊放而成，相鄰兩個重質垃圾收集箱(901)之間通過伸縮裝置連接，重質垃圾收集箱(901)上的濾孔由上至下依次減小。
10.根據權利要求7-9任意一項所述的一種虹吸式污水格柵裝備，其特征在于，重質垃圾收集部(9)上端設置有清潔部(902)。
發明內容
本發明的目的是針對以上問題，提供一種虹吸式污水格柵裝備，能夠適應多種水位情況，提高過濾效果。
為實現以上目的，本發明采用的技術方案是一種虹吸式污水格柵裝備，它包括設置于流道上的支撐裝置，所述支撐裝置內設置有虹吸管，所述虹吸管的進水口和出水口伸出支撐裝置并分置于支撐裝置的上流和下流，所述進水口略高于出水口，所述進水口朝下延伸設置，所述進水口處設置有格柵板，相較于現有的格柵除污機，本申請利用虹吸作用進行抽水，在液面位于進水口以下前，均可保持對固體廢棄物的截留效果；所述支撐裝置上端設置有輕質垃圾收集槽，所述支撐裝置于上流側設置有將垃圾送入輕質垃圾收集槽的輕質垃圾收集部，以將漂浮于支撐裝置上流側的垃圾從流道上打撈起來。
進一步的，為了實現自動打撈和收集浮于液面上的如垃圾袋等輕質垃圾，所述輕質垃圾收集部包括沿流道寬度方向設置的轉動部，所述轉動部上設置有打撈部，打撈部隨轉動部的轉動而周期性沉于液面下，然后再從液面下升起，從而將輕質垃圾從液面上打撈起來，當輕質垃圾朝下時，即從打撈部上滑落至輕質垃圾收集槽內。
進一步的，為了適應多種水位狀態，所述轉動部包括間隔設置的主動輥和從動輥，主動輥和從動輥之間繞行有傳動帶，所述打撈部設置于傳動帶上。
進一步的，為了提高打撈效果，防止出現在打撈部從液面下轉上來時垃圾掉落的現象，所述打撈部包括沿轉動部軸向間隔排列設置的折彎輻條；由于會出現一些垃圾黏附在折彎輻條上，所述輕質垃圾收集槽于輕質垃圾收集部一側的側壁上設置有凹槽，所述凹槽與折彎輻條交錯設置，當折彎輻條從凹槽中穿過時，垃圾會被刮除下來，以包裝收集效率。
進一步的，為降低能耗，所述出水口朝下延伸設置，所述出水口下方設置有動力輪，所述動力輪外壁上設置有葉片，所述動力輪兩端的轉軸與轉動部傳動連接，通過水流下落時的沖擊力使得動力輪轉動，進而帶動轉動部轉動。
進一步的，為了便于收集輕質垃圾，所述輕質垃圾收集槽底部設置為斜面，所述輕質垃圾收集槽于斜面低端一側的側壁上設置有輕質垃圾收集出口，打需要進行收集時，輕質垃圾沿斜面向輕質垃圾收集出口一側滑動。
進一步的，上流水流中會有一些砂石等質量較重且沉于液面下的重質垃圾會被沖至進水口下，為對這些垃圾進行收集，所述進水口下方設置有重質垃圾收集部。
進一步的，為了實現重質垃圾收集部的打撈和重新放置，所述支撐裝置上流側的流道內設置有軌道，所述重質垃圾收集部上的支架與軌道上的牽引裝置連接。
進一步的，為了實現簡單的分類，以方便后續對不同大小的固體廢棄物進行處理，所述重質垃圾收集部由上端開放的重質垃圾收集箱疊放而成，相鄰兩個重質垃圾收集箱之間通過伸縮裝置連接，重質垃圾收集部在提升過程中會由于重力使得重質垃圾收集箱之間分隔開一定距離，重質垃圾收集箱上的濾孔由上至下依次減小，重質垃圾收集箱提出過程中，由于會在流水中運動一小段時間，在水流的作用下，重質垃圾會被篩分。
進一步的，隨著水流的移動，會有部分懸浮垃圾堆積在進水口處，為了避免進水口堵塞，所述重質垃圾收集部上端設置有清潔部。
本發明的有益效果：通過虹吸原理，并采取彎折通道形式的污水格柵，其所使用的虹吸管的進水口沉于液面下，使得污水從液面下部進入虹吸管，從而適應多種水位情況，不同液面也無法影響到污水格柵的攔截面積，可以持續高效率運行；同時由于進水口沉于液面下，能避免輕質垃圾等將進水口堵塞，以提升污水處理效率；同時由于污水通過虹吸管向下流移動，通過虹吸管的總水量保持穩定，利于后續污水處理設備的穩定運行。
1、設置有輕質垃圾收集部，能夠?qū)⒏∮谒嫔系睦鴱牧鞯纼?nèi)打撈起來并投入輕質垃圾收集槽內，且輕質垃圾后續可從輕質垃圾收集出口滑出并集中進行處置。從而實現的對垃圾的初步分類收集，有利于后續對不同垃圾進行資源化處理。
2、不浮于水的重質垃圾隨水流移動到重質垃圾收集部內，當重質垃圾收集部從水面下被打撈起來后，即可快速完成重質垃圾的收集及篩分，且重質垃圾收集部上升的過程中，能帶起一些集中在進水口格柵板處的懸浮物垃圾，從而能有效避免進水口堵塞。
（發明人：劉其軍;孫旗;粟子渺;劉鶯;李紅平）
