公布日：2022.11.04

申請日：2022.10.08

分類號：C02F9/04(2006.01)I;C02F101/20(2006.01)N

摘要

本發明屬于廢水處理設備技術領域，且公開了一種重金屬廢水處理設備，包括機筒。本發明通過電機帶動輸送軸旋轉，重金屬污水通過進污管注入，經過中孔從開口二流出，在螺旋葉的作用下，從開口一排到固定筒的內腔，在污水增壓狀態下，內筒推擠向上移動，化合污水從通孔一排出，滑鍵頂部突起與滑槽的底部配合，釋壓環與滑鍵分離，通孔二內氣壓釋放到環槽一內，內筒下降一定高度，固定筒內水壓再次增大，推動內筒上移，此時上移高度比上次更高，擋板與壓環接觸配合，控制伸縮泵進行工作，將擋板向下壓，通孔一封堵，將放完化合污水的內筒向下壓，壓力單向閥一受到過大的壓力打開，金屬污水進入到內筒，使得注入污水是不間斷的，使得設備操作更簡單。

權利要求書

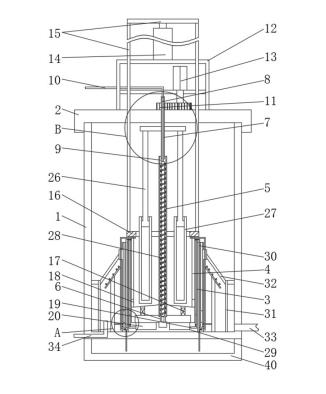

1.一種重金屬廢水處理設備，包括機筒（1），其特征在于：所述機筒（1）的頂部固定套裝有上蓋（2），所述機筒（1）內腔底部的中部固定安裝有固定筒（3），所述固定筒（3）的內腔上下滑動套裝有內筒（4），所述固定筒（3）內腔底部的中部固定套裝有軸管（5），所述軸管（5）底部的側面開設有開口一（6），所述軸管（5）的內腔活動套裝有輸送軸（7），所述輸送軸（7）上部分的內部開設有中孔（8），所述輸送軸（7）的外表面開設有與中孔（8）連通的開口二（9），所述輸送軸（7）下部分的外表面一體設置有螺旋葉（28），所述輸送軸（7）的頂部活動套裝有進污管（10），所述上蓋（2）的頂部固定安裝有立架（12），所述輸送軸（7）上部分的外表面固定套裝有傳動齒（11），所述立架（12）的中部固定安裝有電機（13），所述電機（13）的伸出軸與傳動齒（11）嚙合，所述立架（12）頂部的中部固定安裝有伸縮泵（14），所述伸縮泵（14）伸出軸的頂部固定安裝有壓桿（15），所述壓桿（15）豎架的底端固定安裝有壓環（16）；所述內筒（4）的底部固定安裝有壓力單向閥一（17），所述內筒（4）兩側的下部分開設有通孔一（18），所述固定筒（3）內腔的底部開設有環槽二（29），所述環槽二（29）的底部固定安裝有氣囊（20），所述固定筒（3）的內部開設有環槽一（21），所述固定筒（3）底部的兩側開設有通孔二（19），所述通孔二（19）連通氣囊（20）與環槽一（21），所述環槽一（21）內腔的下部分固定套裝有緊固鍵（22），所述環槽一（21）的內腔上下滑動套裝有釋壓環（23），所述釋壓環（23）的頂部一體成型有滑鍵（24），所述內筒（4）的外表面開設有滑槽（25），所述滑鍵（24）上部分的側面突起與滑槽（25）配合滑動，所述內筒（4）外表面的兩側開設有T形槽（49），所述T形槽（49）內部滑動安裝有擋板（50），所述擋板（50）階梯處下表面與T形槽（49）階梯處上表面之間固定安裝有彈簧（51），所述擋板（50）的頂部凸出內筒（4）的高度大于通孔一（18）的高度，所述滑鍵（24）滑動到滑槽（25）的底部前，通孔二（19）伸出固定筒（3）頂部的高度大于氣囊（20）的高度。

2.根據權利要求1所述的一種重金屬廢水處理設備，其特征在于：所述固定筒（3）的外表面固定套裝有支撐環（30），所述機筒（1）的內腔活動套裝有分隔環（31），所述支撐環（30）頂部通過濾布（32）與分隔環（31）連接，所述機筒（1）的一側固定安裝有排泥管（33），所述機筒（1）的底部固定安裝有排水管（34），所述排泥管（33）連通到分隔環（31）的外部，所述排水管（34）連通到分隔環（31）的內部位于濾布（32）的下方，所述排水管（34）位于濾布（32）下方的一端向上凸出一段距離，所述輸送軸（7）上部分的兩側固定安裝有轉桿一（26），所述轉桿一（26）的外表面活動套裝有轉桿套（27）。

3.根據權利要求1所述的一種重金屬廢水處理設備，其特征在于：所述壓環（16）與擋板（50）的接觸面分別設置接觸電片，接觸連通后通過PLC控制伸縮泵（14）工作。

4.根據權利要求2所述的一種重金屬廢水處理設備，其特征在于：所述支撐環（30）內部的兩側開設有抽吸槽（35），所述抽吸槽（35）的內部上下滑動套裝有抽吸柱（42），所述抽吸柱（42）的頂部與內筒（4）固定安裝，所述支撐環（30）的底部固定安裝有與抽吸槽（35）底部連通的壓力單向閥二（36），所述支撐環（30）底端的一側固定安裝有與抽吸槽（35）的側面連通的壓力單向閥三（37），所述壓力單向閥三（37）的外端固定安裝有伸縮通管（38），所述伸縮通管（38）的頂端彎折與內筒（4）頂部的兩側開設的管槽（39）配合，所述機筒（1）的底部一體成型有藥箱（40），所述機筒（1）的底部固定安裝有藥管（41），所述藥管（41）連通壓力單向閥二（36）與藥箱（40），所述壓力單向閥二（36）通過液體流向朝向抽吸槽（35），所述壓力單向閥三（37）通過液體流向朝向伸縮通管（38）。

5.根據權利要求2所述的一種重金屬廢水處理設備，其特征在于：所述支撐環（30）的內部開設有環槽三（43），所述支撐環（30）下部分的一側固定安裝有與環槽三（43）連通的壓力單向閥四（44），所述環槽三（43）下部分的一側固定安裝有壓力單向閥五（45），所述壓力單向閥五（45）位于壓力單向閥四（44）的上方與環槽三（43）連通，所述壓力單向閥五（45）的外端管連接有反沖裝置（47），所述反沖裝置（47）的頂部噴頭環狀分布位于濾布（32）的下方，所述環槽三（43）的內部滑動套裝有抽吸環（46），所述抽吸環（46）頂部的兩側一體成型有連接架（48），所述連接架（48）的頂部彎折與內筒（4）固定安裝，所述壓力單向閥四（44）通過液體流向朝向環槽三（43），所述壓力單向閥五（45）通過液體流向朝向反沖裝置（47）。

發明內容

本發明的目的在于提供一種重金屬廢水處理設備，以解決上述背景技術中提出的問題。

為了實現上述目的，本發明提供如下技術方案：一種重金屬廢水處理設備，包括機筒，所述機筒的頂部固定套裝有上蓋，所述機筒內腔底部的中部固定安裝有固定筒，所述固定筒的內腔上下滑動套裝有內筒，所述固定筒內腔底部的中部固定套裝有軸管，所述軸管底部的側面開設有開口一，所述軸管的內腔活動套裝有輸送軸，所述輸送軸上部分的內部開設有中孔，所述輸送軸的外表面開設有與中孔連通的開口二，所述輸送軸下部分的外表面一體設置有螺旋葉，所述輸送軸的頂部活動套裝有進污管，所述上蓋的頂部固定安裝有立架，所述輸送軸上部分的外表面固定套裝有傳動齒，所述立架的中部固定安裝有電機，所述電機的伸出軸與傳動齒嚙合，所述立架頂部的中部固定安裝有伸縮泵，所述伸縮泵伸出軸的頂部固定安裝有壓桿，所述壓桿豎架的底端固定安裝有壓環；

所述內筒的底部固定安裝有壓力單向閥一，所述內筒兩側的下部分開設有通孔一，所述固定筒內腔的底部開設有環槽二，所述環槽二的底部固定安裝有氣囊，所述固定筒的內部開設有環槽一，所述固定筒底部的兩側開設有通孔二，所述通孔二連通氣囊與環槽一，所述環槽一內腔的下部分固定套裝有緊固鍵，所述環槽一的內腔上下滑動套裝有釋壓環，所述釋壓環的頂部一體成型有滑鍵，所述內筒的外表面開設有滑槽，所述滑鍵上部分的側面突起與滑槽配合滑動，所述內筒外表面的兩側開設有T形槽，所述T形槽內部滑動安裝有擋板，所述擋板階梯處下表面與T形槽階梯處上表面之間固定安裝有彈簧。

作為優選，所述固定筒的外表面固定套裝有支撐環，所述機筒的內腔活動套裝有分隔環，所述支撐環頂部通過濾布與分隔環連接，所述機筒的一側固定安裝有排泥管，所述機筒的底部固定安裝有排水管，所述排泥管連通到分隔環的外部，所述排水管連通到分隔環的內部位于濾布的下方，所述排水管位于濾布下方的一端向上凸出一段距離，所述輸送軸上部分的兩側固定安裝有轉桿一，所述轉桿一的外表面活動套裝有轉桿套。

作為優選，所述擋板的頂部凸出內筒的高度大于通孔一的高度。

作為優選，所述壓環與擋板的接觸面分別設置接觸電片，接觸連通后通過PLC控制伸縮泵工作。

作為優選，所述滑鍵滑動到滑槽的底部前，通孔二伸出固定筒頂部的高度大于氣囊的高度。

作為優選，所述支撐環內部的兩側開設有抽吸槽，所述抽吸槽的內部上下滑動套裝有抽吸柱，所述抽吸柱的頂部與內筒固定安裝，所述支撐環的底部固定安裝有與抽吸槽底部連通的壓力單向閥二，所述支撐環底端的一側固定安裝有與抽吸槽的側面連通的壓力單向閥三，所述壓力單向閥三的外端固定安裝有伸縮通管，所述伸縮通管的頂端彎折與內筒頂部的兩側開設的管槽配合，所述機筒的底部一體成型有藥箱，所述機筒的底部固定安裝有藥管，所述藥管連通壓力單向閥二與藥箱，所述壓力單向閥二通過液體流向朝向抽吸槽，所述壓力單向閥三通過液體流向朝向伸縮通管。

作為優選，所述支撐環的內部開設有環槽三，所述支撐環下部分的一側固定安裝有與環槽三連通的壓力單向閥四，所述環槽三下部分的一側固定安裝有壓力單向閥五，所述壓力單向閥五位于壓力單向閥四的上方與環槽三連通，所述壓力單向閥五的外端管連接有反沖裝置，所述反沖裝置的頂部噴頭環狀分布位于濾布的下方，所述環槽三的內部滑動套裝有抽吸環，所述抽吸環頂部的兩側一體成型有連接架，所述連接架的頂部彎折與內筒固定安裝，所述壓力單向閥四通過液體流向朝向環槽三，所述壓力單向閥五通過液體流向朝向反沖裝置。

本發明的有益效果如下：

1、本發明通過電機帶動輸送軸旋轉，重金屬污水通過進污管注入，經過中孔從開口二流出，在螺旋葉的作用下，從開口一排到固定筒的內腔，在污水增壓狀態下，將內筒推擠向上移動，化合污水從通孔一排出，與濾布接觸，將化合后的金屬分離，滑鍵頂部突起與滑槽的底部配合，釋壓環與滑鍵分離，通孔二內氣壓釋放到環槽一內，內筒下降一定高度，固定筒內水壓再次增大，推動內筒上移，此時上移高度比上次更高，擋板與壓環接觸配合，控制伸縮泵進行工作，首先將擋板向下壓，將通孔一封堵，然后將放完化合污水的內筒向下壓，此時壓力單向閥一受到過大的壓力打開，金屬污水進入到內筒內，進行下一次的化合，設備工作自動連續，操作方便。

2、本發明通過抽吸柱跟隨內筒上下移動，壓力單向閥二通過液體流向朝向抽吸槽，壓力單向閥三通過液體流向朝向伸縮通管，使得抽吸柱跟隨內筒向上移動，抽吸槽內產生負壓，通過藥管與壓力單向閥二將藥箱內藥劑吸到抽吸槽內，當內筒被壓環下壓時，帶動抽吸柱下壓，將抽吸槽內吸入的藥劑通過伸縮通管注入到內筒內，可實現設備的自動添加功能。

3、本發明通過抽吸環跟隨內筒上下移動，壓力單向閥四通過液體流向朝向環槽三，壓力單向閥五通過液體流向朝向反沖裝置，抽吸環向上移動時，將過濾后水吸到環槽三內，向下移動將水注入到反沖裝置內，從反沖裝置頂部的噴頭噴出，對濾布進行反沖洗，保證濾布長時間使用時的過濾效果。

（發明人：孫雪峰;李金俠;戴瑞峰;孔德尊;王一凡;紀潤波）
