公布日：2022.09.13
申請日：2022.08.17
分類號：C02F11/123(2019.01)I;B01D33/46(2006.01)I
摘要

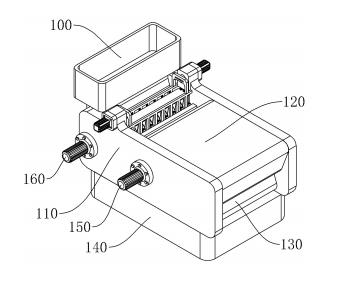

本發明涉及污泥脫水設備領域，具體涉及一種工業污水處理用污泥脫水設備。包括上壓濾帶、下壓濾帶和預壓機構，上壓濾帶和下壓濾帶可轉動地設置，預壓機構包括多個預壓組件，每個預壓組件包括兩個可轉動連接的預壓板，每?jī)蓚�(gè)預壓組件之間相互靠近，將每個預壓組件之間限定出的空間稱為第一預壓腔，將每?jī)蓚�(gè)相鄰的預壓組件之間限定出的空間稱為第二預壓腔。本發明的一種工業污水處理用污泥脫水設備通過設置多個預壓組件，在每個預壓組件之間限定出第一預壓腔，在每?jī)蓚�(gè)相鄰的預壓組件之間限定出第二預壓腔，使第一預壓腔以及第二預壓腔對污泥的壓濾交替進行，以實現對污泥的不間斷連續預處理，經過預處理后的污泥含水量降低。
權利要求書
1.一種工業污水處理用污泥脫水設備，其特征在于：包括上壓濾帶、下壓濾帶和預壓機構，上壓濾帶和下壓濾帶可轉動地設置，沿下壓濾帶滾動方向依次設置有重力沉降區、預壓區、壓濾區和干污泥出口，預壓機構安裝于預壓區，預壓機構包括多個預壓組件，每個預壓組件包括兩個可轉動連接的預壓板，每?jī)蓚�(gè)預壓組件之間相互靠近，將每個預壓組件之間限定出的空間稱為第一預壓腔，將每?jī)蓚�(gè)相鄰的預壓組件之間限定出的空間稱為第二預壓腔，第一預壓腔以及第二預壓腔配置成對污泥的壓濾交替進行；預壓板包括兩個濾布和一個連接板，兩個濾布通過連接板相連，預壓板設置為內部中空結構，預壓板下端設置有出水孔，第一預壓腔和第二預壓腔通過密封板密封；所述脫水設備還包括預壓外殼和刮泥機構，預壓外殼上設置有第一帶動桿滑槽和第二帶動桿滑槽，第一帶動桿滑槽和第二帶動桿滑槽傾斜設置；刮泥機構包括第一刮刀帶動桿、第二刮刀帶動桿、第一刮刀和第二刮刀；第一刮刀帶動桿和第二刮刀帶動桿一端可上下滑動地安裝于濾布，第一刮刀帶動桿另一端滑動安裝于第一帶動桿滑槽，第二刮刀帶動桿另一端滑動安裝于第二帶動桿滑槽；第一刮刀和第二刮刀分別滑動安裝于兩個濾布，第一刮刀帶動桿和第一刮刀可轉動地連接，第二刮刀帶動桿和第二刮刀可轉動地連接；初始狀態第一刮刀帶動桿一端在第一帶動桿滑槽內處于下方，第一刮刀帶動桿另一端在預壓板內處于下方，進而使第第一刮刀處于下方，第二刮刀帶動桿一端在第二帶動桿滑槽內處于上方，第二刮刀帶動桿另一端在預壓板內處于上方，進而使第二刮刀在處于下方；每個預壓組件還包括兩個齒條、兩個齒輪、兩個轉軸；兩個齒條可同步上下移動，兩個齒條相對且反向設置，每個齒條與一個齒輪嚙合，以使兩個齒輪的轉動方向相反；每?jī)蓚�(gè)齒輪相對且同軸心，每個齒輪與轉軸之間通過扭簧相連，兩個相對設置的轉軸可轉動地連接，每個預壓板上設置有一個套筒，每個套筒套裝于一個對應設置的轉軸，使每?jī)蓚�(gè)預壓板之間可轉動地連接。
2.根據權利要求1所述的工業污水處理用污泥脫水設備，其特征在于：預壓機構還包括預壓電機、凸輪、驅動架和兩個移動桿，預壓電機用于驅動凸輪轉動，驅動架與凸輪相連，使驅動架上下移動，驅動架兩端分別連接移動桿，多個預壓組件對應設置的多個齒條均沿豎直方向設置于移動桿。
3.根據權利要求1所述的工業污水處理用污泥脫水設備，其特征在于：所述脫水設備還包括殼體、上壓濾電機、多個滾輪和下壓濾電機，殼體上開設有污泥進口，多個滾輪安裝于上壓濾帶和下壓濾帶，上壓濾電機用于帶動上壓濾帶轉動，下壓濾電機用于帶動下壓濾帶轉動。
發明內容
本發明提供一種工業污水處理用污泥脫水設備，以解決現有的脫水設備對污泥進行預壓時，靠攏夾緊板和打開夾緊板是單獨進行的，這樣的方式使得在處理時的效率變慢，在污泥量大時，會造成處理不及時，甚至影響脫水進度的問題。
本發明的一種工業污水處理用污泥脫水設備采用如下技術方案：一種工業污水處理用污泥脫水設備，包括上壓濾帶、下壓濾帶和預壓機構，上壓濾帶和下壓濾帶可轉動地設置，沿下壓濾帶滾動方向依次設置有重力沉降區、預壓區、壓濾區和干污泥出口，預壓機構安裝于預壓區，預壓機構包括多個預壓組件，每個預壓組件包括兩個可轉動連接的預壓板，每?jī)蓚�(gè)預壓組件之間相互靠近，將每個預壓組件之間限定出的空間稱為第一預壓腔，將每?jī)蓚�(gè)相鄰的預壓組件之間限定出的空間稱為第二預壓腔，第一預壓腔以及第二預壓腔配置成對污泥的壓濾交替進行。
進一步地，預壓板包括兩個濾布和一個連接板，兩個濾布通過連接板相連，預壓板設置為內部中空結構，預壓板下端設置有出水孔，第一預壓腔和第二預壓腔通過密封板密封。
進一步地，所述脫水設備還包括預壓外殼和刮泥機構，預壓外殼上設置有第一帶動桿滑槽和第二帶動桿滑槽，第一帶動桿滑槽和第二帶動桿滑槽傾斜設置；刮泥機構包括第一刮刀帶動桿、第二刮刀帶動桿、第一刮刀和第二刮刀；第一刮刀帶動桿和第二刮刀帶動桿一端可上下滑動地安裝于濾布，第一刮刀帶動桿另一端滑動安裝于第一帶動桿滑槽，第二刮刀帶動桿另一端滑動安裝于第二帶動桿滑槽；第一刮刀和第二刮刀分別滑動安裝于兩個濾布，第一刮刀帶動桿和第一刮刀可轉動地連接，第二刮刀帶動桿和第二刮刀可轉動地連接；初始狀態第一刮刀帶動桿一端在第一帶動桿滑槽內處于下方，第一刮刀帶動桿另一端在預壓板內處于下方，進而使第第一刮刀處于下方，第二刮刀帶動桿一端在第二帶動桿滑槽內處于上方，第二刮刀帶動桿另一端在預壓板內處于上方，進而使第二刮刀在處于下方。
進一步地，每個預壓組件還包括兩個齒條、兩個齒輪、兩個轉軸；兩個齒條可同步上下移動，兩個齒條相對且反向設置，每個齒條與一個齒輪嚙合，以使兩個齒輪的轉動方向相反；每?jī)蓚�(gè)齒輪相對且同軸心，每個齒輪與轉軸之間通過扭簧相連，兩個相對設置的轉軸可轉動地連接，每個預壓板上設置有一個套筒，每個套筒套裝于一個對應設置的轉軸，使每?jī)蓚�(gè)預壓板之間可轉動地連接。
進一步地，預壓機構還包括預壓電機、凸輪、驅動架和兩個移動桿，預壓電機用于驅動凸輪轉動，驅動架與凸輪相連，使驅動架上下移動，驅動架兩端分別連接移動桿，多個預壓組件對應設置的多個齒條均沿豎直方向設置于移動桿。
進一步地，所述脫水設備還包括殼體、上壓濾電機、多個滾輪和下壓濾電機，殼體上開設有污泥進口，多個滾輪安裝于上壓濾帶和下壓濾帶，上壓濾電機用于帶動上壓濾帶轉動，下壓濾電機用于帶動下壓濾帶轉動。
本發明的有益效果是：1、本發明的一種工業污水處理用污泥脫水設備通過設置多個預壓組件，在每個預壓組件之間限定出第一預壓腔，在每?jī)蓚�(gè)相鄰的預壓組件之間限定出第二預壓腔，使第一預壓腔以及第二預壓腔對污泥的壓濾交替進行，以實現對污泥的不間斷連續預處理，經過預處理后的污泥含水量降低，最終得到的泥餅含水量也會降低。
2、通過設置刮泥機構，在第一預壓腔以及第二預壓腔對污泥壓濾后，對壓濾后的濾布進行清理，結構簡單不需要單獨的操作，保證壓濾的效率還清理了濾布。
（發明人：姜啟英）
