公布日：2022.09.02
申請日：2022.08.04
分類號：B01D36/02(2006.01)I;B01D33/01(2006.01)I;B01D33/46(2006.01)I
摘要

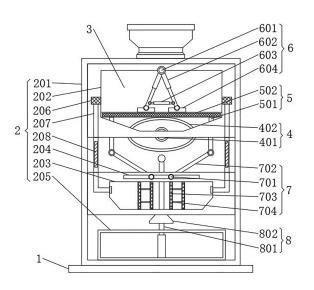

本發明涉及污水處理領域，具體公開了一種污水處理用固液分離裝置，包括：底座；箱體組件，所述箱體組件與底座相連；第一篩分裝置，所述第一篩分裝置與箱體組件相連；第二篩分裝置，所述第二篩分裝置與箱體組件相連；聯動導通組件，所述聯動導通組件與箱體組件貫穿連接；其中，所述第一篩分裝置包括：驅動調節裝置；過濾組件；聯動清潔裝置，所述聯動清潔裝置與箱體組件相連，且與過濾組件滑動抵接，本裝置第一篩分裝置與第二篩分裝置配合，可實現對內部導通水體的橫向、縱向動態雙重篩分，進一步提高了水體內部固體雜質的凈化過濾效果，同時，設置有聯動清潔裝置，可對初篩時的第一篩分裝置進行自清潔處理。
權利要求書
1.一種污水處理用固液分離裝置，其特征在于，包括：底座；箱體組件，所述箱體組件與底座相連；第一篩分裝置，所述第一篩分裝置與箱體組件相連；第二篩分裝置，所述第二篩分裝置與箱體組件相連，用于配合第一篩分裝置，完成污水的二次固液篩分過濾；聯動導通組件，所述聯動導通組件與箱體組件貫穿連接，用于水體的間歇導流連通；其中，所述第一篩分裝置包括：驅動調節裝置，所述驅動調節裝置與箱體組件相連；過濾組件，所述過濾組件與箱體組件滑動連接，且與驅動調節裝置抵接，用于配合驅動調節裝置，完成污水的初步固液篩分過濾；聯動清潔裝置，所述聯動清潔裝置與箱體組件相連，且與過濾組件滑動抵接，用于過濾組件的過濾物刮除清理。
2.根據權利要求1所述的污水處理用固液分離裝置，其特征在于，所述箱體組件包括：外箱體，所述外箱體與底座固定連接；第一倉體，所述第一倉體與外箱體內部固定連接；第二倉體，所述第二倉體與外箱體內部固定連接；滑槽，所述滑槽設置在第二倉體頂側內部；集液倉，所述集液倉與外箱體內部底側固定連接；至少兩個濾網槽，所述濾網槽設置在第一倉體內部；導通槽倉，所述導通槽倉一端貫穿第一倉體與濾網槽相連，另一端與第二倉體貫穿連接；過濾件，所述過濾件設置在導通槽倉內部。
3.根據權利要求2所述的污水處理用固液分離裝置，其特征在于，所述驅動調節裝置包括：驅動件，所述驅動件與第一倉體轉動連接；弧形架，所述弧形架與驅動件套裝連接。
4.根據權利要求2所述的污水處理用固液分離裝置，其特征在于，所述過濾組件包括：至少兩個聯動架，所述聯動架與第一倉體貫穿滑動連接；第一濾網架，所述第一濾網架與第一倉體內部滑動連接，且與聯動架遠離第二倉體的一端固定連接。
5.根據權利要求2所述的污水處理用固液分離裝置，其特征在于，所述聯動清潔裝置包括：固定軸架，所述固定軸架與第一倉體頂側相連；至少兩個第一彈性件，所述第一彈性件與固定軸架活動連接；第二彈性件，所述第二彈性件與兩側第一彈性件活動連接；刮板，所述刮板與第一濾網架抵接，且與第一彈性件遠離固定軸架的一端活動連接。
6.根據權利要求4所述的污水處理用固液分離裝置，其特征在于，所述第二篩分裝置包括：至少兩個連接軸架，所述連接軸架與滑槽滑動連接；傳動架，所述傳動架一端與連接軸架活動連接，另一端與聯動架遠離第一濾網架的一端活動連接；第二濾網架，所述第二濾網架一端與連接軸架相連，另一端與第二倉體底側滑動連接；連接架，所述連接架與第二濾網架固定連接。
7.根據權利要求2所述的污水處理用固液分離裝置，其特征在于，所述聯動導通組件包括：第三彈性件，所述第三彈性件一端與集液倉內部固定連接，另一端與第二倉體貫穿連接；阻塞架，所述阻塞架套裝在第三彈性件外部。
發明內容
本發明的目的在于提供一種污水處理用固液分離裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理用固液分離裝置，包括：底座；箱體組件，所述箱體組件與底座相連；第一篩分裝置，所述第一篩分裝置與箱體組件相連；第二篩分裝置，所述第二篩分裝置與箱體組件相連，用于配合第一篩分裝置，完成污水的二次固液篩分過濾；聯動導通組件，所述聯動導通組件與箱體組件貫穿連接，用于水體的間歇導流連通；其中，所述第一篩分裝置包括：驅動調節裝置，所述驅動調節裝置與箱體組件相連；過濾組件，所述過濾組件與箱體組件滑動連接，且與驅動調節裝置抵接，用于配合驅動調節裝置，完成污水的初步固液篩分過濾；聯動清潔裝置，所述聯動清潔裝置與箱體組件相連，且與過濾組件滑動抵接，用于過濾組件的過濾物刮除清理。
與現有技術相比，本發明的有益效果是：本裝置設計合理，第一篩分裝置與第二篩分裝置配合，可實現對內部導通水體的橫向、縱向動態雙重篩分，進一步提高了水體內部固體雜質的凈化過濾效果，同時，設置有聯動清潔裝置，可對初篩時的第一篩分裝置進行自清潔處理，改進了現有裝置的不足，具有較高的實用性和市場前景，適合大范圍推廣使用。
（發明人：蔡峰）
