公布日：2022.08.30
申請日：2021.02.26
分類號：C02F9/14(2006.01)I
摘要

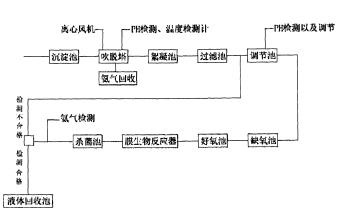

一種工業污水自循環處理裝置，包括控制器、以及通過管道依次連接的沉淀池、吹脫塔、絮凝池、過濾池、調節池、缺氧池、好氧池、膜生物反應器、殺菌池和液體回收池，本發明中污水進入到沉淀池中進行沉淀，沉淀后的污水進入吹脫塔中，高氨氮有機廢水中的氨氣和有機廢氣隨蒸汽吹出，通過排空口送出到氨氣收集池進行再次吸附，污水進入絮凝池內進行絮凝反應，再經過過濾池進行三層過濾，調節池內設有第二PH檢測計，將廢水在調節池內調整到合適的酸堿度后再流入缺氧池、好氧池、膜生物反應器中進行反應降解，最后通過殺菌排出。
權利要求書
1.一種工業污水自循環處理裝置，其特征在于，包括控制器、以及通過管道依次連接的沉淀池、吹脫塔、絮凝池、過濾池、調節池、缺氧池、好氧池、膜生物反應器、殺菌池和液體回收池，所述殺菌池的出水管路上依次設有氨氮檢測計和回流管路入水口，所述回流管路的出水口與所述調節池的入水管路連通，所述回流管路入水口與殺菌池的出水管路連接處設有三通閥，所述三通閥與控制器電連接。
2.根據權利要求1所述的一種工業污水自循環處理裝置，其特征在于，所述沉淀池的左上端與進水口連通，所述沉淀池內設有L形隔板、過濾網以及擋板，所述L形隔板固定在沉淀池的內壁上，所述過濾網設于沉淀池的內壁和L形隔板之間上，并位于所述進水口的下方，所述過濾網呈弧形，且凸面朝上，所述擋板設于所述沉淀池的底部，并將所述沉淀池分隔出一沉淀區以及一分水區，所述沉淀區位于所述過濾網的下方，所述分水區位于沉淀區右側，所述沉淀區與分水區相連通，且連通口低于所述過濾網。
3.根據權利要求1所述的一種工業污水自循環處理裝置，其特征在于，所述吹脫塔底部設有連接蒸汽發生器的蒸汽入口，所述吹脫塔內部設有第一PH檢測計和溫度檢測計，所述吹脫塔頂部設有排空口和試劑投放口，所述排空口與氨氣收集池連接，所述吹脫塔還連接有離心風機，所述第一PH檢測計、溫度檢測計和離心風機均與控制器電連接。
4.根據權利要求1所述的一種工業污水自循環處理裝置，其特征在于，所述絮凝池的上部設置有加藥裝置，所述的加藥裝置包括料斗和螺旋送料器，所述料斗的底部具有出料口，料斗的出料口與螺旋送料器的進料口相連，料斗的內部設置有攪拌裝置，所述的攪拌裝置包括攪拌軸和安裝于攪拌軸上的螺旋攪拌葉片，攪拌軸旋轉安裝于料斗的蓋板上，蓋板上設置有進料口，蓋板上安裝有攪拌電機，攪拌軸通過傳動裝置連接攪拌電機的電機軸，螺旋送料器的出料口位于絮凝池的上部。
5.根據權利要求1所述的一種工業污水自循環處理裝置，其特征在于，所述過濾池內從上到下依次設有第一過濾層、第二過濾層和活性炭凈化層，所述第一過濾層采用砂礫過濾層，第二過濾層采用紗布層，所述調節池上方設有投料口，所述調節池內設有第二PH檢測計，所述第二PH檢測計與控制器電連接。
6.根據權利要求1所述的一種工業污水自循環處理裝置，其特征在于，所述殺菌池內設有加熱管，所述加熱管內設有加熱絲，所述加熱絲與控制器電連接。
發明內容
本發明所要解決的技術問題在于提供一種工業污水自循環處理裝置。
本發明所要解決的技術問題采用以下技術方案來實現：
一種工業污水自循環處理裝置，包括控制器、以及通過管道依次連接的沉淀池、吹脫塔、絮凝池、過濾池、調節池、缺氧池、好氧池、膜生物反應器、殺菌池和液體回收池，所述殺菌池的出水管路上依次設有氨氮檢測計和回流管路入水口，所述回流管路的出水口與所述調節池的入水管路連通，所述回流管路入水口與殺菌池的出水管路連接處設有三通閥，所述三通閥與控制器電連接；
所述沉淀池的左上端與進水口連通，所述沉淀池內設有L形隔板、過濾網以及擋板，所述L形隔板固定在沉淀池的內壁上，所述過濾網設于沉淀池的內壁和L形隔板之間上，并位于所述進水口的下方，所述過濾網呈弧形，且凸面朝上，所述擋板設于所述沉淀池的底部，并將所述沉淀池分隔出一沉淀區以及一分水區，所述沉淀區位于所述過濾網的下方，所述分水區位于沉淀區右側，所述沉淀區與分水區相連通，且連通口低于所述過濾網；
所述吹脫塔底部設有連接蒸汽發生器的蒸汽入口，所述吹脫塔內部設有第一PH檢測計和溫度檢測計，所述吹脫塔頂部設有排空口和試劑投放口，所述排空口與氨氣收集池連接，所述吹脫塔還連接有離心風機，所述第一PH檢測計、溫度檢測計和離心風機均與控制器電連接；
所述絮凝池的上部設置有加藥裝置，所述的加藥裝置包括料斗和螺旋送料器，所述料斗的底部具有出料口，料斗的出料口與螺旋送料器的進料口相連，料斗的內部設置有攪拌裝置，所述的攪拌裝置包括攪拌軸和安裝于攪拌軸上的螺旋攪拌葉片，攪拌軸旋轉安裝于料斗的蓋板上，蓋板上設置有進料口，蓋板上安裝有攪拌電機，攪拌軸通過傳動裝置連接攪拌電機的電機軸，螺旋送料器的出料口位于絮凝池的上部；
所述過濾池內從上到下依次設有第一過濾層、第二過濾層和活性炭凈化層，所述第一過濾層采用砂礫過濾層，第二過濾層采用紗布層，所述調節池上方設有投料口，所述調節池內設有第二PH檢測計，所述第二PH檢測計與控制器電連接。
所述殺菌池內設有加熱管，所述加熱管內設有加熱絲，所述加熱絲與控制器電連接。
本發明的有益效果是：本發明中污水進入到沉淀池中進行沉淀，沉淀后的污水進入吹脫塔中，吹脫塔中的第一PH檢測控制池內污水的堿度，低壓蒸汽通過蒸汽入口通入蒸汽吹脫塔，高氨氮有機廢水中的氨氣和有機廢氣隨蒸汽吹出，通過排空口送出到氨氣收集池進行再次吸附，污水進入絮凝池內進行絮凝反應，再經過過濾池進行三層過濾，調節池內設有第二PH檢測計，將廢水在調節池內調整到合適的酸堿度后再流入缺氧池、好氧池、膜生物反應器中進行反應降解，最后通過殺菌排出，排出后的污水進行氨氮檢測計檢測，檢測合格的進入液體回收池，檢測不合格的水進入調節池內，進行重新降解反應，知道檢測合格，才可進入液體回收池。
（發明人：周端滿）
