公布日：2022.09.02
申請日：2022.06.20
分類號：B01D33/00(2006.01)I;B01D33/48(2006.01)I;B01D33/80(2006.01)I;B01D35/30(2006.01)I
摘要
本發明公開了一種污水循環過濾裝置及處理工藝，屬于污水處理技術領域，包括上型腔、下型腔、磁性體、中軸管和通孔槽，上型腔和下型腔中部布設有中軸管，中軸管一端開設有通孔槽，轉動殼體套設于中軸管上，轉動殼體一端連接有儲流腔，儲流腔底部連接有導流壁，導流壁底部裝配有回轉底座，回轉底座和轉動殼體間裝配有濾網,導桿布設于導流壁一端且其上滑動裝配有滑動件，滑動件上裝配有磁性件和刮板，閥板組件活動裝配于導流壁中，本發明通過轉動布設于上型腔和下型腔之間的轉動殼體，可在轉動的過程中利用其上濾網對雜質進行過濾，并利用反轉時水流的推力作用將濾網上的雜質清除，有效防止雜質阻塞過濾結構，實現對污水的循環過濾。

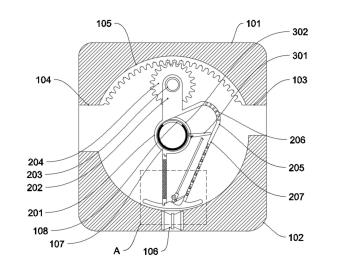

權利要求書
1.一種污水循環過濾裝置，其特征在于，所述污水循環過濾裝置包括：腔體組件，所述腔體組件包括上型腔、下型腔、進流口、排流口、磁性體、中軸管和通孔槽，所述上型腔和下型腔兩端分別連通有進流口和排流口，所述上型腔和下型腔中部還布設有中軸管，所述中軸管一端開設有通孔槽，且通孔槽位于中軸管上端，所述磁性體固定布設于下型腔中；過濾機構，所述過濾機構包括轉動殼體、儲流腔、導流壁和回轉底座，所述轉動殼體轉動套設于中軸管上，且轉動殼體靠近進流口一端連接有儲流腔，且所述儲流腔一端布設有若干槽孔，所述儲流腔底部還固定連接有導流壁，所述導流壁底部裝配有回轉底座，所述回轉底座和轉動殼體之間固定裝配有濾網；門板組件，所述門板組件包括活動門板和連通槽口，所述活動門板布設于轉動殼體和導流壁之間，且轉動裝配于轉動殼體一側，所述連通槽口開設于轉動殼體一端，且靠近通孔槽一端設置；刮板組件，所述刮板組件包括導桿、滑動件、磁性件和刮板，所述導桿固定布設于導流壁一端且與導流壁平行設置，所述導桿上滑動裝配有滑動件，所述滑動件上固定裝配有磁性件，且所述滑動件一端還彈性裝配有刮板，所述刮板靠近導流壁一端設置；以及閥板組件，所述閥板組件活動裝配于導流壁中，用于限定導流壁兩側的水流方向。
2.根據權利要求1所述的一種污水循環過濾裝置，其特征在于，所述腔體組件還包括齒軌，所述齒軌固定裝配于上型腔底部，且朝向轉動殼體一側設置。
3.根據權利要求1所述的一種污水循環過濾裝置，其特征在于，所述磁性體布設于下型腔中部且與所述中軸管位于同一豎直方向上。
4.根據權利要求1所述的一種污水循環過濾裝置，其特征在于，所述過濾機構還包括連接臂、轉軸和抵接輪，所述連接臂固定裝配于轉動殼體一端且其上通過轉軸轉動裝配有抵接輪，所述抵接輪朝向齒軌一側設置且與所述齒軌嚙合相接。
5.根據權利要求1所述的一種污水循環過濾裝置，其特征在于，所述回轉底座與下型腔之間間隙配合。
6.根據權利要求1所述的一種污水循環過濾裝置，其特征在于，所述過濾機構還包括閥槽和限位槽，若干閥槽陣列布設于導流壁上，且其一端布設有限位槽。
7.根據權利要求1所述的一種污水循環過濾裝置，其特征在于，所述閥板組件包括轉動軸銷和閥板，所述轉動軸銷轉動裝配于閥槽中，且所述轉動軸銷一端設置有閥板，所述閥板限位扣合于限位槽上。
發明內容
針對現有技術存在的不足，本發明實施例的目的在于提供一種污水循環過濾裝置及處理工藝，以解決上述背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：
一種污水循環過濾裝置及處理工藝，包括腔體組件，所述腔體組件包括上型腔、下型腔、進流口、排流口、磁性體、中軸管和通孔槽，所述上型腔和下型腔兩端分別連通有進流口和排流口，所述上型腔和下型腔中部還布設有中軸管，所述中軸管一端開設有通孔槽，且通孔槽位于中軸管上端，所述磁性體固定布設于下型腔中；
過濾機構，所述過濾機構包括轉動殼體、儲流腔、導流壁和回轉底座，所述轉動殼體轉動套設于中軸管上，且轉動殼體靠近進流口一端連接有儲流腔，且所述儲流腔一端布設有若干槽孔，所述儲流腔底部還固定連接有導流壁，所述導流壁底部裝配有回轉底座，所述回轉底座和轉動殼體之間固定裝配有濾網；
門板組件，所述門板組件包括活動門板和連通槽口，所述活動門板布設于轉動殼體和導流壁之間，且轉動裝配于轉動殼體一側，所述連通槽口開設于轉動殼體一端，且靠近通孔槽一端設置；
刮板組件，所述刮板組件包括導桿、滑動件、磁性件和刮板，所述導桿固定布設于導流壁一端且與導流壁平行設置，所述導桿上滑動裝配有滑動件，所述滑動件上固定裝配有磁性件，且所述滑動件一端還彈性裝配有刮板，所述刮板靠近導流壁一端設置；以及
閥板組件，所述閥板組件活動裝配于導流壁中，用于限定導流壁兩側的水流方向。
作為本發明進一步的方案，所述腔體組件還包括齒軌，所述齒軌固定裝配于上型腔底部，且朝向轉動殼體一側設置。
作為本發明進一步的方案，所述磁性體布設于下型腔中部且與所述中軸管位于同一豎直方向上。
作為本發明進一步的方案，所述過濾機構還包括連接臂、轉軸和抵接輪，所述連接臂固定裝配于轉動殼體一端且其上通過轉軸轉動裝配有抵接輪，所述抵接輪朝向齒軌一側設置且與所述齒軌嚙合相接。
作為本發明進一步的方案，所述回轉底座與下型腔之間間隙配合。
作為本發明進一步的方案，所述過濾機構還包括閥槽和限位槽，若干閥槽陣列布設于導流壁上，且其一端布設有限位槽。
作為本發明進一步的方案，所述閥板組件包括轉動軸銷和閥板，所述轉動軸銷轉動裝配于閥槽中，且所述轉動軸銷一端設置有閥板，所述閥板限位扣合于限位槽上。
綜上所述，本發明實施例與現有技術相比具有以下有益效果：
本發明通過轉動布設于上型腔和下型腔之間的轉動殼體，可在轉動的過程中利用其上的濾網對雜質進行過濾，并利用反向轉動時水流的推力作用將濾網上的雜質去除，有效防止雜質阻塞過濾單元，構成可自清潔結構，實現對污水的循環過濾。
（發明人：肖建林;洪勝剛;邱根萍;吉康寧;曾憲花;羅青春）
