公布日：2022.11.01
申請日：2022.08.16
分類號：C02F9/10(2006.01)I;F23G5/04(2006.01)I;F23G5/44(2006.01)I;F28B9/08(2006.01)I;F23J1/00(2006.01)I
摘要
本發明公開了一種餐廚垃圾廢水處理裝置及其使用方法，涉及廢水處理技術領域，為解決現有的餐廚垃圾廢水處理裝置在使用的過程中對水中的污染物去除效果較好，但利用率較低，造成可利用污染物浪費的問題。包括支架臺，支架臺的上端安裝有套接外框，套接外框的一側外壁上設置有延伸座板，延伸座板與套接外框一體成型設置，延伸座板的上端安裝有蒸汽抽泵；還包括：加熱水池，其設置在所述支架臺的上端位置上，加熱水池位于套接外框的內部，且加熱水池的下端設置有燃燒倉，燃燒倉與支架臺一體成型設置，燃燒倉的下端安裝有接灰箱；進水導管，其設置所述套接外框的另一側外壁上，進水導管與套接外框一體成型設置。
權利要求書

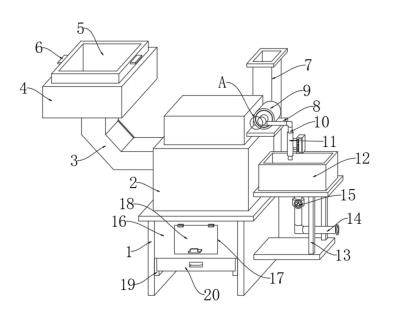

1.一種餐廚垃圾廢水處理裝置，包括支架臺(1)，支架臺(1)的上端安裝有套接外框(2)，套接外框(2)的一側外壁上設置有延伸座板(8)，延伸座板(8)與套接外框(2)一體成型設置，延伸座板(8)的上端安裝有蒸汽抽泵(9)；其特征在于：還包括：加熱水池(21)，其設置在所述支架臺(1)的上端位置上，加熱水池(21)位于套接外框(2)的內部，且加熱水池(21)的下端設置有燃燒倉(16)，燃燒倉(16)與支架臺(1)一體成型設置，燃燒倉(16)的下端安裝有接灰箱(20)；進水導管(3)，其設置所述套接外框(2)的另一側外壁上，進水導管(3)與套接外框(2)一體成型設置，且進水導管(3)的一端設置有預處理框架(4)，預處理框架(4)與進水導管(3)一體成型設置；內接載框(5)，其安裝在所述預處理框架(4)的內部，且內接載框(5)的底部設置有內襯底槽(28)，內襯底槽(28)與內接載框(5)一體成型設置，內襯底槽(28)的內部設置有垃圾濾網(29)；蒸汽輸送管(10)，其設置在所述蒸汽抽泵(9)的進氣端上，且蒸汽輸送管(10)的一端設置有管道冷凝器(11)，管道冷凝器(11)的出水口下方位置上設置有接水池(12)；排煙口(24)，其設置在所述燃燒倉(16)的內壁上，且排煙口(24)的一端設置有排煙囪(7)，排煙囪(7)與燃燒倉(16)一體成型設置。
2.根據權利要求1所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述接水池(12)的下端設置有底撐支架(13)，底撐支架(13)與支架臺(1)一體成型設置，所述底撐支架(13)的底部設置有排水管(14)，排水管(14)的外壁上設置有閥門(15)，閥門(15)與排水管(14)通過法蘭密封連接。
3.根據權利要求2所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述燃燒倉(16)的前端面上設置有進料端口(17)，進料端口(17)與燃燒倉(16)一體成型設置，所述進料端口(17)的內部設置有端口翻蓋(18)，端口翻蓋(18)與進料端口(17)通過鉸鏈活動連接。
4.根據權利要求3所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述接灰箱(20)的下端設置有兩個支撐滑道(19)，支撐滑道(19)與支架臺(1)一體成型設置，接灰箱(20)通過支撐滑道(19)與支架臺(1)活動安裝。
5.根據權利要求4所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述套接外框(2)的兩側外壁上分別設置有進水口(22)和蒸汽出口(23)，進水口(22)與進水導管(3)連通設置，所述蒸汽出口(23)的外部設置有蒸汽抽管(31)，蒸汽抽管(31)的兩端分別與蒸汽出口(23)和蒸汽抽泵(9)密封連接。
6.根據權利要求5所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述燃燒倉(16)的底部設置有排灰端口(25)，所述排灰端口(25)的內部設置有支撐鋼筋(30)，排灰端口(25)和支撐鋼筋(30)均與燃燒倉(16)一體成型設置。
7.根據權利要求6所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述內接載框(5)的兩側外壁上均設置有抬拉把(6)，所述內接載框(5)的底部設置有四個支撐底腳(26)，抬拉把(6)和支撐底腳(26)均與內接載框(5)一體成型設置。
8.根據權利要求7所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述預處理框架(4)的底部設置有接水口(27)，接水口(27)與預處理框架(4)一體成型設置，預處理框架(4)通過接水口(27)與進水導管(3)連通設置。
9.根據權利要求8所述的一種餐廚垃圾廢水處理裝置，其特征在于：所述套接外框(2)通過螺釘與支架臺(1)的上端固定安裝，套接外框(2)的口徑與加熱水池(21)的端面尺寸相等。
10.根據權利要求9所述的一種餐廚垃圾廢水處理裝置的使用方法，其特征在于，包括以下步驟：步驟一：先將該裝置配合二層架臺使用，然后將餐廚垃圾廢水先通入預處理框架(4)內部的內接載框(5)中，餐廚垃圾廢水中的垃圾被垃圾濾網(29)過濾下來留在內接載框(5)的內部，廢水通過接水口(27)流入進水導管(3)的內部；步驟二：工作人員到達第二層架臺，然后拉動抬拉把(6)將內接載框(5)從預處理框架(4)的內部取出，使得四個支撐底腳(26)接地支撐，并將留在內接載框(5)中的垃圾放入烘干設備中進行干化處理；步驟三：廢水通過進水導管(3)流入加熱水池(21)中，然后掀起端口翻蓋(18)，將干化處理的垃圾廢料通過進料端口(17)放入燃燒倉(16)中，并點火燃燒，燃燒產生高溫對加熱水池(21)中的廢水進行高溫加熱；步驟四：廢水中的水元素通過高溫加熱后變?yōu)樗魵庀蛏狭鲃?dòng)，通過蒸汽抽泵(9)將產生的水蒸氣從套接外框(2)的內部抽出，并通過蒸汽輸送管(10)排往管道冷凝器(11)的內部；步驟五：水蒸氣進入管道冷凝器(11)后預冷凝結成水滴，并慣性下落流入接水池(12)的內部，燃燒倉(16)燃燒產生的煙氣通過排煙囪(7)排出，最終打開閥門(15)將所得的水資源排往廢水再利用的收集場所；步驟六：廢水處理完成后，將套接外框(2)與支架臺(1)分離拆下，然后將加熱水池(21)中燒干水分的有害污染物質進行清潔處理，燃燒倉(16)內部的垃圾燃燒后化成灰通過支撐鋼筋(30)之間的間隙落到接灰箱(20)的內部收集，最后將接灰箱(20)取出，將收集到的灰用作水泥或磚塊制備生產的輔料。
發明內容
本發明的目的在于提供一種餐廚垃圾廢水處理裝置及其使用方法，以解決上述背景技術中提出的現有的餐廚垃圾廢水處理裝置在使用的過程中對水中的污染物去除效果較好，但利用率較低，造成可利用污染物浪費的問題。
為實現上述目的，本發明提供如下技術方案：一種餐廚垃圾廢水處理裝置，包括支架臺，支架臺的上端安裝有套接外框，套接外框的一側外壁上設置有延伸座板，延伸座板與套接外框一體成型設置，延伸座板的上端安裝有蒸汽抽泵；
還包括：
加熱水池，其設置在所述支架臺的上端位置上，加熱水池位于套接外框的內部，且加熱水池的下端設置有燃燒倉，燃燒倉與支架臺一體成型設置，燃燒倉的下端安裝有接灰箱；
進水導管，其設置所述套接外框的另一側外壁上，進水導管與套接外框一體成型設置，且進水導管的一端設置有預處理框架，預處理框架與進水導管一體成型設置；
內接載框，其安裝在所述預處理框架的內部，且內接載框的底部設置有內襯底槽，內襯底槽與內接載框一體成型設置，內襯底槽的內部設置有垃圾濾網；
蒸汽輸送管，其設置在所述蒸汽抽泵的進氣端上，且蒸汽輸送管的一端設置有管道冷凝器，管道冷凝器的出水口下方位置上設置有接水池；
排煙口，其設置在所述燃燒倉的內壁上，且排煙口的一端設置有排煙囪，排煙囪與燃燒倉一體成型設置。
優選的，所述接水池的下端設置有底撐支架，底撐支架與支架臺一體成型設置，所述底撐支架的底部設置有排水管，排水管的外壁上設置有閥門，閥門與排水管通過法蘭密封連接。
優選的，所述燃燒倉的前端面上設置有進料端口，進料端口與燃燒倉一體成型設置，所述進料端口的內部設置有端口翻蓋，端口翻蓋與進料端口通過鉸鏈活動連接。
優選的，所述接灰箱的下端設置有兩個支撐滑道，支撐滑道與支架臺一體成型設置，接灰箱通過支撐滑道與支架臺活動安裝。
優選的，所述套接外框的兩側外壁上分別設置有進水口和蒸汽出口，進水口與進水導管連通設置，所述蒸汽出口的外部設置有蒸汽抽管，蒸汽抽管的兩端分別與蒸汽出口和蒸汽抽泵密封連接。
優選的，所述燃燒倉的底部設置有排灰端口，所述排灰端口的內部設置有支撐鋼筋，排灰端口和支撐鋼筋均與燃燒倉一體成型設置。
優選的，所述內接載框的兩側外壁上均設置有抬拉把，所述內接載框的底部設置有四個支撐底腳，抬拉把和支撐底腳均與內接載框一體成型設置。
優選的，所述預處理框架的底部設置有接水口，接水口與預處理框架一體成型設置，預處理框架通過接水口與進水導管連通設置。
優選的，所述套接外框通過螺釘與支架臺的上端固定安裝，套接外框的口徑與加熱水池的端面尺寸相等。
優選的，所述的一種餐廚垃圾廢水處理裝置的使用方法，包括以下步驟：
步驟一：先將該裝置配合二層架臺使用，然后將餐廚垃圾廢水先通入預處理框架內部的內接載框中，餐廚垃圾廢水中的垃圾被垃圾濾網過濾下來留在內接載框的內部，廢水通過接水口流入進水導管的內部；
步驟二：工作人員到達第二層架臺，然后拉動抬拉把將內接載框從預處理框架的內部取出，使得四個支撐底腳接地支撐，并將留在內接載框中的垃圾放入烘干設備中進行干化處理；
步驟三：廢水通過進水導管流入加熱水池中，然后掀起端口翻蓋，將干化處理的垃圾廢料通過進料端口放入燃燒倉中，并點火燃燒，燃燒產生高溫對加熱水池中的廢水進行高溫加熱；
步驟四：廢水中的水元素通過高溫加熱后變?yōu)樗魵庀蛏狭鲃?dòng)，通過蒸汽抽泵將產生的水蒸氣從套接外框的內部抽出，并通過蒸汽輸送管排往管道冷凝器的內部；
步驟五：水蒸氣進入管道冷凝器后預冷凝結成水滴，并慣性下落流入接水池的內部，燃燒倉燃燒產生的煙氣通過排煙囪排出，最終打開閥門將所得的水資源排往廢水再利用的收集場所；
步驟六：廢水處理完成后，將套接外框與支架臺分離拆下，然后將加熱水池中燒干水分的有害污染物質進行清潔處理，燃燒倉內部的垃圾燃燒后化成灰通過支撐鋼筋之間的間隙落到接灰箱的內部收集，最后將接灰箱取出，將收集到的灰用作水泥或磚塊制備生產的輔料。
與現有技術相比，本發明的有益效果是：
1、本發明利用過濾出廢水中的餐廚垃圾來作為燃料，對廢水進行凈化處理，燃燒倉內部的垃圾燃燒后化成灰通過支撐鋼筋之間的間隙落到接灰箱的內部收集，最后將接灰箱取出，將收集到的灰用作水泥或磚塊制備生產的輔料，克服了現有的餐廚垃圾廢水處理裝置在使用的過程中對水中的污染物去除效果較好，但利用率較低，造成可利用污染物浪費的問題。
2、廢水中的水元素通過高溫加熱后變?yōu)樗魵庀蛏狭鲃?dòng)，通過蒸汽抽泵將產生的水蒸氣從套接外框的內部抽出，并通過蒸汽輸送管排往管道冷凝器的內部，水蒸氣進入管道冷凝器后預冷凝結成水滴，并慣性下落流入接水池的內部，最終打開閥門將所得的水資源排往廢水再利用的收集場所，達到蒸發分離水和污染物質的目的。
（發明人：侯瑞琪;李坤倫;陳海峰;盧婷婷;吳劉棟）
