公布日：2022.11.25
申請日：2022.06.23
分類號：B01D21/00(2006.01)I;B01D21/02(2006.01)I
摘要
本發明公開了發明一種重金屬?gòu)U水處理綜合沉淀池及其處理方法，涉及重金屬?gòu)U水沉淀池技術領域，現提出如下方案：其包括包括池體，一種重金屬?gòu)U水處理綜合沉淀池池體包括從左至右依次設置互相通過擋板的混合反應區、平流沉淀區、澄清緩沖區、斜管沉淀區，一種重金屬?gòu)U水處理綜合沉淀池混合反應區、平流沉淀區、澄清緩沖區、斜管沉淀區之間互相通過擋板進行分隔。本發明占地面積小、處理效果好，投資成本低，出水穩定、排泥方便、操作簡單。
權利要求書

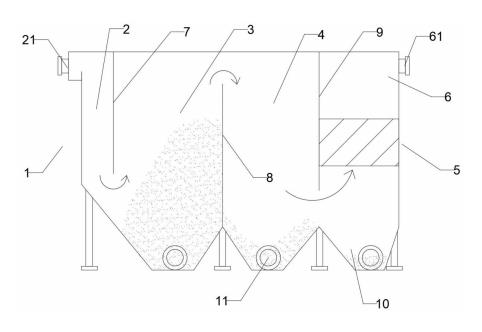

1.一種重金屬?gòu)U水處理綜合沉淀池，其特征在于：包括池體(1)；所述池體(1)包括從左至右依次設置互相通過擋板的混合反應區(2)、平流沉淀區(3)、澄清緩沖區(4)、斜管沉淀區(5)，所述混合反應區(2)、平流沉淀區(3)、澄清緩沖區(4)、斜管沉淀區(5)之間互相通過擋板進行分隔；所述混合反應區(2)處設置進水口(21)，所述斜管沉淀區(5)上方設置清水收集區(6)，所述清水收集區(6)處設置出水口(61)；所述平流沉淀區(3)、澄清緩沖區(4)與斜管沉淀區(5)底部均設置污泥斗(10)，所述污泥斗(10)處設置排泥閥(11)。
2.根據權利要求1所述的一種重金屬?gòu)U水處理綜合沉淀池，其特征在于：所述混合反應區(2)與平流沉淀區(3)之間通過混合擋板(7)進行分隔，所述混合擋板(7)底部留有供所述混合反應區(2)與平流沉淀區(3)流通的空間。
3.根據權利要求2所述的一種重金屬?gòu)U水處理綜合沉淀池，其特征在于：所述平流沉淀區(3)與澄清緩沖區(4)之間通過污泥擋板(8)進行分隔，所述污泥擋板(8)頂部留有供所述平流沉淀區(3)與澄清緩沖區(4)流通的空間。
4.根據權利要求3所述的一種重金屬?gòu)U水處理綜合沉淀池，其特征在于：所述澄清緩沖區(4)與斜管沉淀區(5)、清水收集區(6)之間通過澄清擋板(9)進行分隔，所述澄清擋板(9)底部部留有供所述澄清緩沖區(4)與斜管沉淀區(5)流通的空間。
5.根據權利要求1-4任一項所述的一種重金屬?gòu)U水處理綜合沉淀池，其特征在于：所述平流沉淀區(3)的寬度寬于澄清緩沖區(4)、斜管沉淀區(5)。
6.如權利要求4所述的一種重金屬?gòu)U水處理綜合沉淀池的處理方法，其特征在于，包括如下步驟：S1、將重金屬?gòu)U水的排放管與進水口(21)相連通，將清水收集管與出水口(61)相連通；S2、將重金屬?gòu)U水排放至池體(1)，并進行不少于1h時長的沉淀；S3、重金屬?gòu)U水通過混合反應區(2)，進入平流沉淀區(3)內進行初次沉淀，再經過澄清緩沖區(4)進行二次沉淀，最終經過斜管沉淀區(5)進行三次沉淀；S4、沉淀完成后，通過排泥閥(11)將沉淀于污泥斗(10)內污泥進行排放；S5、在清水收集區(6)內對經沉淀后的重金屬?gòu)U水進行初次檢測，檢測合格打開出水口(61)進行清水收集；S6、未能檢測合格的重金屬?gòu)U水繼續靜置沉淀，直至檢測合格。
發明內容
為了解決上述技術問題，提出了一種重金屬?gòu)U水處理綜合沉淀池，包括池體；
所述池體包括從左至右依次設置互相通過擋板的混合反應區、平流沉淀區、澄清緩沖區、斜管沉淀區，所述混合反應區、平流沉淀區、澄清緩沖區、斜管沉淀區之間互相通過擋板進行分隔；
所述混合反應區處設置進水口，所述斜管沉淀區上方設置清水收集區，所述清水收集區處設置出水口；
所述平流沉淀區、澄清緩沖區與斜管沉淀區底部均設置污泥斗，所述污泥斗處設置排泥閥。
優選的，所述混合反應區與平流沉淀區之間通過混合擋板進行分隔，所述混合擋板底部留有供所述混合反應區與平流沉淀區流通的空間。
優選的，所述平流沉淀區與澄清緩沖區之間通過污泥擋板進行分隔，所述污泥擋板頂部留有供所述平流沉淀區與澄清緩沖區流通的空間。
優選的，所述澄清緩沖區與斜管沉淀區、清水收集區之間通過澄清擋板進行分隔，所述澄清擋板底部部留有供所述澄清緩沖區(4)與斜管沉淀區流通的空間。
優選的，所述平流沉淀區的寬度寬于澄清緩沖區、斜管沉淀區。一種重金屬?gòu)U水處理綜合沉淀池的處理方法，包括如下步驟：
S1、將重金屬?gòu)U水的排放管與進水口相連通，將清水收集管與出水口相連通。
S2、將重金屬?gòu)U水排放至池體，并進行不少于1h時長的沉淀。
S3、重金屬?gòu)U水通過混合反應區，進入平流沉淀區內進行初次沉淀，再經過澄清緩沖區進行二次沉淀，最終經過斜管沉淀區進行三次沉淀。
S4、沉淀完成后，通過排泥閥將沉淀于污泥斗內污泥進行排放。
S5、在清水收集區內對經沉淀后的重金屬?gòu)U水進行初次檢測，檢測合格打開出水口進行清水收集。
S6、未能檢測合格的重金屬?gòu)U水繼續靜置沉淀，直至檢測合格。
與現有的技術相比，本發明的有益效果是：本發明占地面積小、處理效果好，投資成本低，出水穩定、排泥方便、操作簡單，該沉淀池95％以上的污泥截留在了澄清緩沖區前面。排泥更加方便，一次可以徹底排空污泥，可以清楚看到排泥情況，同時設置斜管沉淀區進行再次把關，很好的保證了出水穩定達標排放效果。
（發明人：孫漢柏;曾慶炳;魏小紅;周濤）
