公布日：2022.08.30
申請日：2021.02.22
分類號：C02F9/14(2006.01)I
摘要
本發明公開一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，包括化糞池，調節池，一體式污水池，二沉池，清水池；所述一體式污水池包括2級A/O污水池，MBR池；所述2級A/O污水池包括缺氧池，厭氧池，好氧池①，好氧池②；所述凈化污水通過水泵抽進入大樓；本發明可以通過A/O工藝的串聯或并聯，實現不同水量，不同COD濃度生活污水處理，增加污水處理系統的容錯率，同時實現生活污水循環利用，解決污水排放問題，節約水資源。
權利要求書

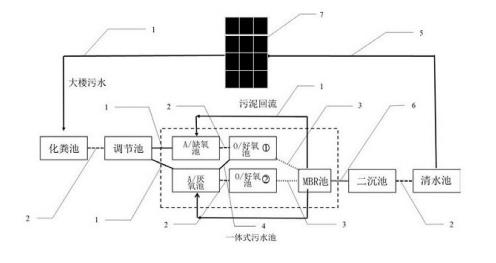

1.一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，包括污水反應器與儲水箱；所述儲水箱位于建筑物頂樓；所述污水反應器包括化糞池，調節池，一體式污水池，二沉池，清水池；所述一體式污水池包括2級A/O污水池，MBR池；所述2級A/O污水池包括缺氧池，厭氧池，好氧池①以及好氧池②，所述2級A/O污水池包括串聯結構和并聯結構兩種連接方式。
2.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述污水反應器緊貼建筑物后墻，污水反應器1/4-2/3埋入地下。
3.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述串聯結構連接方式：儲水箱通過抽水管與清水池連通，清水池通過自流孔與二沉池連通，二沉池通過清水管與MBR池連通，MBR池通過可閉自流孔與好氧池②連通，好氧池②通過自流孔與厭氧池連通，厭氧池通過提升泵與好氧池①連通，好氧池①通過自流孔與缺氧池連通，缺氧池通過污水泵和三通管與調節池連通，調節池通過自流孔與化糞池連通，化糞池通過污水管連通建筑物生活污水。
4.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述并聯結構連接方式：儲水箱通過抽水管與清水池連通，清水池通過自流孔與二沉池連通，二沉池通過清水管與MBR池連通，MBR池通過可閉自流孔與好氧池①和好氧池②連通，好氧池①通過自流孔與缺氧池連通，所述好氧池②通過自流孔與厭氧池連通，缺氧池通過污水管和三通管與調節池相通，厭氧池通過污水管和三通管與調節池相通，調節池通過自流孔與化糞池連通，化糞池通過污水管連通建筑物生活污水。
5.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述清水池、調節池與好氧池①中，裝有液位控制器用于控制污水泵，提升泵以及清水管的開關。
6.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述二沉池用于初次沉淀中水。
7.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述調節池內裝有污水流量和COD濃度監測器，可以根據生活污水的水量和COD濃度自動關閉厭氧池與好氧池①之間的提升泵，開啟調節池與厭氧池之間的閥門以及好氧池①與MBR池之間的自流孔形成并聯結構，或者自動開啟厭氧池與好氧池①之間的提升泵，關閉調節池與厭氧池之間的閥門以及好氧池①與MBR池之間的自流孔形成串聯結構。
8.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述好氧池①和好氧池②中設有曝氣管，所述曝氣管和系統外界的渦輪風機連接，用于提供氧氣。
9.根據權利要求1所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述MBR池底部設有污泥回流設備，所述污泥回流設備由污泥回流泵、污水管以及三通管組成，控制活性污泥回流至缺氧池和厭氧池，所述污泥回流泵工作時間15s-60s，優選為20s-40s，停止時間0.5min-5min，優選為1min-3min，所述MBR池內三通管內安裝有閥門，用于調節污水流量。
10.根據權利要求3所述的一種依附于建筑物的新型一體式生態循環污水處理裝置，其特征在于，所述清水管由放置于清水池內的液位控制器控制開關。
發明內容
為了解決上述問題，本發明提供了一種依附于建筑物的新型一體式生態循環污水處理裝置，本裝置利用建筑物后方多余空間，根據生活污水的水量和COD濃度，自動調節污水處理方式，實現生活污水最有效的處理。為解決上述問題，本發明采用如下技術方案：其特征在于，包括污水反應器與儲水箱。所述儲水箱位于建筑物頂樓；所述污水反應器包括化糞池，調節池，一體式污水池，二沉池，清水池；所述一體式污水池包括2級A/O污水池，MBR池；所述2級A/O污水池包括缺氧池，厭氧池，好氧池①以及好氧池②，所述2級A/O污水池包括串聯結構和并聯結構兩種連接方式。
串聯結構連接方式：儲水箱通過抽水管與清水池連通，清水池通過自流孔與二沉池連通，二沉池通過清水管與MBR池連通，MBR池通過可閉自流孔與好氧池②連通，好氧池②通過自流孔與厭氧池連通，厭氧池通過提升泵與好氧池①連通，好氧池①通過自流孔與缺氧池連通，缺氧池通過污水泵和三通管與調節池連通，調節池通過自流孔與化糞池連通，化糞池通過污水管連通建筑物生活污水。
并聯結構連接方式：儲水箱通過抽水管與清水池連通，清水池通過自流孔與二沉池連通，二沉池通過清水管與MBR池連通，MBR池通過可閉自流孔與好氧池①和好氧池②連通，好氧池①通過自流孔與缺氧池連通，所述好氧池②通過自流孔與厭氧池連通，缺氧池通過污水管和三通管與調節池相通，厭氧池通過污水管和三通管與調節池相通，調節池通過自流孔與化糞池連通，化糞池通過污水管連通建筑物生活污水。
進一步地，所述清水池、調節池與好氧池①中，裝有液位控制器用于控制污水泵，提升泵以及清水管的開關；進一步地，所述二沉池用于初次沉淀中水；進一步地，所述調節池內裝有污水流量和COD濃度監測器，可以根據生活污水的水量和COD濃度自動關閉厭氧池與好氧池①之間的提升泵，開啟調節池與厭氧池之間的閥門以及好氧池①與MBR池之間的自流孔形成并聯結構，或者自動開啟厭氧池與好氧池①之間的提升泵，關閉調節池與厭氧池之間的閥門以及好氧池①與MBR池之間的自流孔形成串聯結構；進一步地，所述好氧池①和好氧池②中設有曝氣管，所述曝氣管和系統外界的渦輪風機連接，用于提供氧氣；進一步地，所述清水管由放置于清水池內的液位控制器控制開關。
進一步地，所述MBR池底部設有污泥回流設備，所述污泥回流設備由污泥回流泵、污水管以及三通管組成，控制活性污泥回流至缺氧池和厭氧池，所述污泥回流泵工作時間15s-60s，優選為20s-40s，停止時間0.5min-5min，優選為1min-3min，所述MBR池內三通管內安裝有閥門，用于調節污水流量。
進一步地，所述污水反應器建于建筑物后方空地，緊貼建筑物后墻，污水反應器1/4-2/3埋入地下，優選為1/3-3/5；本發明的有益效果：解決單獨的A/O-MBR污水處理系統的容錯率低的問題，實現不同水量與濃度污水的處理，解決單體建筑物生活污水的循環利用，節約水資源，并且污水池檢修時，保證污水處理系統正常運行。
（1）本發明將建筑物與2級A/O工藝相結合，生活污水凈化后通過清水池進入大樓，用于廁所用水，實現整棟樓生活污水的循環利用，不外排水，節約水資源。
（2）本發明將A/O工藝進行串聯，并聯運行，實現大水量低濃度或低水量高濃度污水的處理，提高系統容錯率，檢修污水池時，保證整個系統的正常運行，維修與維護方便，運行成本更低。
（3）本發明結構緊湊，占用土地更小，可以充分利用樓體后方空間，不破壞樓體的結構，不影響樓體外觀。
（發明人：李春林;范小妮;臧小龍;劉文乾）
