公布日：2022.11.22
申請日：2022.08.19
分類號：C02F9/06(2006.01)I;B01D53/047(2006.01)I;B01D53/22(2006.01)I;B01D53/86(2006.01)I;B01D53/46(2006.01)I;B01D53/78(2006.01)I;
B01D53/68(2006.01)I;C25B1/14(2006.01)I;C25B1/26(2006.01)I;C25B1/02(2006.01)I;C25B9/01(2021.01)I;C25B9/015(2021.01)I;
C01B3/52(2006.01)I;C01B3/50(2006.01)I;C01B3/56(2006.01)I;C02F1/52(2006.01)N;C02F1/461(2006.01)N;C02F1/66(2006.01)N;
B01D45/16(2006.01)N;C02F103/18(2006.01)N
摘要
本發明涉及脫硫廢水處理技術領域，公開了一種脫硫廢水處理系統和方法。該系統包括：預處理裝置，用于對脫硫廢水進行預處理，以脫除所述脫硫廢水中的二價離子；電解裝置，用于對經過預處理后的脫硫廢水進行電解；氣液分離裝置，用于對所述電解裝置中產生的氣液混合物進行氣液分離；脫氯裝置，用于對所述氣液分離裝置中分離出的氫氣進行脫氯；氫氣加壓裝置，用于對經過脫氯后的氫氣進行加壓和冷卻干燥；以及氫氣脫氧裝置，用于對經過加壓和冷卻干燥后的氫氣進行脫氧。按照本發明所述的技術方案對脫硫廢水進行處理，可以制得次氯酸鈉溶液和氫氣，整體工藝不會產生外排廢棄物。
權利要求書
1.一種脫硫廢水處理系統，其特征在于，該系統包括：預處理裝置，用于對脫硫廢水進行預處理，以脫除所述脫硫廢水中的二價離子；電解裝置，用于對經過預處理后的脫硫廢水進行電解；氣液分離裝置，用于對所述電解裝置中產生的氣液混合物進行氣液分離；脫氯裝置，用于對所述氣液分離裝置中分離出的氫氣進行脫氯；氫氣加壓裝置，用于對經過脫氯后的氫氣進行加壓和冷卻干燥；以及氫氣脫氧裝置，用于對經過加壓和冷卻干燥后的氫氣進行脫氧。
2.根據權利要求1所述的系統，其特征在于，所述預處理裝置包括依次連接的pH值調節箱、反應箱、絮凝箱、沉淀箱和多介質過濾器。
3.根據權利要求2所述的系統，其特征在于，所述pH值調節箱包括箱體、混合器、酸液投加裝置、堿液投加裝置和pH檢測儀，所述混合器的主進液端與脫硫廢水進口連接，所述混合器的輔進液端連接至所述酸液投加裝置和堿液投加裝置，所述pH檢測儀設置于所述混合器的出口與所述箱體的進液口之間。
4.根據權利要求2所述的系統，其特征在于，所述沉淀箱包括箱體、進液中心管和溢流堰，所述進液中心管的下端出口距離所述箱體底部10-30cm，所述溢流堰環繞設置于所述箱體的內壁上部。
5.根據權利要求4所述的系統，其特征在于，所述溢流堰的上沿為鋸齒形結構。
6.根據權利要求2所述的系統，其特征在于，所述多介質過濾器內部填充的過濾材料為石英砂、活性炭和無煙煤中一種或至少兩種以上的任意組合。
7.根據權利要求1所述的系統，其特征在于，所述電解裝置所采用的電解槽為板式電極管式電解槽、板網式電極板式電解槽或同心圓管式電解槽。
8.根據權利要求1-7中任意一項所述的系統，其特征在于，所述系統還包括酸洗裝置，用于對所述電解裝置運行過程中產生的結垢進行清理。
9.根據權利要求1-7中任意一項所述的系統，其特征在于，所述氫氣脫氧裝置包括氫氣一次脫氧單元和氫氣二次脫氧單元，所述氫氣一次脫氧單元采用氣體分離膜脫氧，所述氫氣二次脫氧單元采用鈀催化劑脫氧。
10.根據權利要求9所述的系統，其特征在于，所述氫氣脫氧裝置還包括設置在所述氫氣二次脫氧單元后面的氫氣三次脫氧單元，所述氫氣三次脫氧單元采用變溫變壓吸附裝置進行脫氧。
11.一種脫硫廢水處理方法，其特征在于，該方法包括以下步驟：(1)對脫硫廢水進行預處理，通過絮凝、沉淀以脫除所述脫硫廢水中的二價離子；(2)對經過預處理后的脫硫廢水進行電解，生成包含次氯酸鈉溶液和氫氣的氣液混合物；(3)對所述氣液混合物進行氣液分離，分離成作為液相的次氯酸鈉溶液和作為氣相的氫氣；(4)對分離出的所述氫氣進行脫氯，以去除所述氫氣中夾帶的氯氣；(5)對經過脫氯后的氫氣進行加壓和冷卻干燥；以及(6)對經過加壓和冷卻干燥后的氫氣進行脫氧。
12.根據權利要求11所述的方法，其特征在于，所述脫氧的過程包括：采用氣體分離膜進行一次脫氧；采用鈀催化劑進行二次脫氧；以及可選地采用變溫變壓吸附裝置進行三次脫氧。
發明內容
本發明的目的是為了克服現有的脫硫廢水處理系統存在的系統占地面積大、工藝投資成本高、運行成本高、蒸發過程產生的雜鹽處理困難等問題，提供一種新的脫硫廢水處理系統和方法。

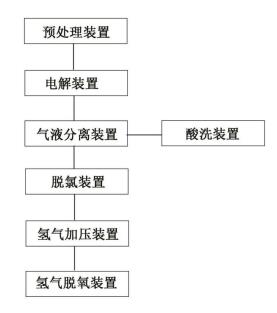

為了實現上述目的，本發明提供了一種脫硫廢水處理系統，該系統包括：
預處理裝置，用于對脫硫廢水進行預處理，以脫除所述脫硫廢水中的二價離子；
電解裝置，用于對經過預處理后的脫硫廢水進行電解；
氣液分離裝置，用于對所述電解裝置中產生的氣液混合物進行氣液分離；
脫氯裝置，用于對所述氣液分離裝置中分離出的氫氣進行脫氯；
氫氣加壓裝置，用于對經過脫氯后的氫氣進行加壓和冷卻干燥；以及
氫氣脫氧裝置，用于對經過加壓和冷卻干燥后的氫氣進行脫氧。
優選地，所述預處理裝置包括依次連接的pH值調節箱、反應箱、絮凝箱、沉淀箱和多介質過濾器。
優選地，所述pH值調節箱包括箱體、混合器、酸液投加裝置、堿液投加裝置和pH檢測儀，所述混合器的主進液端與脫硫廢水進口連接，所述混合器的輔進液端連接至所述酸液投加裝置和堿液投加裝置，所述pH檢測儀設置于所述混合器的出口與所述箱體的進液口之間。
優選地，所述沉淀箱包括箱體、進液中心管和溢流堰，所述進液中心管的下端出口距離所述箱體底部10-30cm，所述溢流堰環繞設置于所述箱體的內壁上部。
優選地，所述溢流堰的上沿為鋸齒形結構。
優選地，所述多介質過濾器內部填充的過濾材料為石英砂、活性炭和無煙煤中一種或至少兩種以上的任意組合。
優選地，所述電解裝置所采用的電解槽為板式電極管式電解槽、板網式電極板式電解槽或同心圓管式電解槽。
優選地，所述系統還包括酸洗裝置，用于對所述電解裝置運行過程中產生的結垢進行清理。
優選地，所述氫氣脫氧裝置包括氫氣一次脫氧單元和氫氣二次脫氧單元，所述氫氣一次脫氧單元采用氣體分離膜脫氧，所述氫氣二次脫氧單元采用鈀催化劑脫氧。
優選地，所述氫氣脫氧裝置還包括設置在所述氫氣二次脫氧單元后面的氫氣三次脫氧單元，所述氫氣三次脫氧單元采用變溫變壓吸附裝置進行脫氧。
本發明還提供了一種脫硫廢水處理方法，該方法包括以下步驟：
(1)對脫硫廢水進行預處理，通過絮凝、沉淀以脫除所述脫硫廢水中的二價離子；
(2)對經過預處理后的脫硫廢水進行電解，生成包含次氯酸鈉溶液和氫氣的氣液混合物；
(3)對所述氣液混合物進行氣液分離，分離成作為液相的次氯酸鈉溶液和作為氣相的氫氣；
(4)對分離出的所述氫氣進行脫氯，以去除所述氫氣中夾帶的氯氣；
(5)對經過脫氯后的氫氣進行加壓和冷卻干燥；以及
(6)對經過加壓和冷卻干燥后的氫氣進行脫氧。
優選地，所述脫氧的過程包括：
采用氣體分離膜進行一次脫氧；
采用鈀催化劑進行二次脫氧；以及
可選地采用變溫變壓吸附裝置進行三次脫氧。
按照本發明所述的脫硫廢水的處理方法和系統，對脫硫廢水進行預處理，通過絮凝、沉淀去除大部分的二價離子，剩余在水體中的基本為鈉離子和氯離子，接著通過電解可以將氯離子轉化為次氯酸鈉，次氯酸鈉可供廠區消毒使用，電解過程中產生的氫氣通過脫氯、加壓并冷卻干燥以及脫氧，可以獲得純凈的氫氣。因此，按照本發明所述的技術方案對脫硫廢水進行處理，整體工藝不會產生外排廢棄物，而且整個系統占地面積小、工藝投資成本和運行成本均較低。
（發明人：張利平;孫振新;廖海燕;袁野;杜庶銘;張秩鳴;馬俯波;房臣昌）
