公布日：2022.08.30
申請日：2022.06.16
分類號：C02F9/14(2006.01)I;C02F3/28(2006.01)N;C02F3/30(2006.01)N;C02F3/32(2006.01)N;C02F1/40(2006.01)N;C02F101/38(2006.01)N;
C02F101/10(2006.01)N;C02F1/42(2006.01)N
摘要
本發明公開了一種人工土壤生活污水處理系統及其方法，屬于污水處理領域，包括氣體吸收塔、化糞池和隔油池，以及沿排污方向依次設置的土壤深度工藝池和溢汽井，溢汽井的內底部設置有潛水泵且潛水泵的輸出端連通有一延伸至溢汽井外側且與用水設備相連通的用水管。本發明的人工土壤生活污水處理系統及其方法，具有出水水質優質穩定、無剩余污泥產量少、不受設置場合限制、操作管理方便，無需電力設備、廢氣吸收過濾的優點，解決了現有技術中高昂的運行成本和維護費用、技術復雜，缺乏訓練有素的專業運行管理人員、管護不到位，管理主體不具備設施運行管理職責、維護管理困難和廢氣污染等問題。
權利要求書

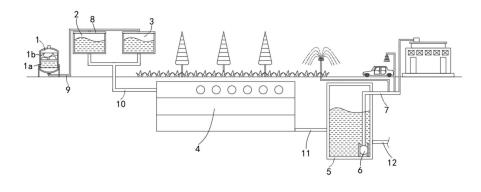

1.一種人工土壤生活污水處理系統，其特征在于，包括氣體吸收塔(1)、化糞池(2)和隔油池(3)，以及沿排污方向依次設置的土壤深度工藝池(4)和溢汽井(5)，所述溢汽井(5)的內底部設置有潛水泵(6)且所述潛水泵(6)的輸出端連通有一延伸至溢汽井(5)外側且與用水設備相連通的用水管(7)；所述化糞池(2)和隔油池(3)上均可拆卸的設置有棚蓋(8)，兩個所述棚蓋(8)通過雙通氣管(9)與氣體吸收塔(1)相連通，所述氣體吸收塔(1)內設置有石蠟吸收級(1a)和活性炭吸收級(1b)；所述化糞池(2)和隔油池(3)通過雙通排水管(10)與土壤深度工藝池(4)的輸入端相連通，所述土壤深度工藝池(4)的輸出端與溢汽井(5)輸入端通過集水管(11)相連通，所述溢汽井(5)的外側連通有排水管(12)，所述土壤深度工藝池(4)與溢汽井(5)均設置于具有草坪的土壤中。
2.根據權利要求1所述的人工土壤生活污水處理系統，其特征在于，所述土壤深度工藝池(4)包括設置于上述土壤中的薄膜(41)和兩個平行設置于薄膜(41)中的散水管(42)，兩個散水管(42)與雙通氣管(9)相連通且外側套設有尼龍網(43)，所述散水管(42)和尼龍(43)之間以及薄膜(41)的底部均填充有直徑為20-40mm的碎石(44)，所述土壤深度工藝池(4)還包括兩個位于薄膜(41)中的托架(45)且兩個所述托架(45)分別位于尼龍網(43)正下方，所述托架(45)與尼龍網(43)之間填充有河砂(46)。
3.根據權利要求2所述的人工土壤生活污水處理系統，其特征在于，所述薄膜(41)呈梯形設計且頂部具有一開口，所述頂部開口與地表面之間具有間隙，所述薄膜(41)為0.3-0.5mm的聚氟乙烯薄膜。
4.根據權利要求1所述的人工土壤生活污水處理系統，其特征在于，所述化糞池(2)和隔油池(3)的出水口高于所述土壤深度工藝池(4)的進水口，所述土壤深度工藝池(4)的進水口高于出水口。
5.根據權利要求1所述的人工土壤生活污水處理系統，其特征在于，所述石蠟吸收級(1a)設置在活性炭吸收級(1b)的下方，所述氣體吸收塔(1)頂部具有一排氣管。
6.根據權利要求1-5所述的人工土壤生活污水處理方法，其特征在于：包括如下步驟:S1：生活污水首先進入化糞池(2)和隔油池(3)等預處理設施，并經污水經化糞池(2)內厭氧發酵，分解其中的有機物并降低污染物負荷，同時提高污水中養份的含量并殺死污水中的寄生蟲卵和病原微生物；S2：在污水預處理的過程中產生的臭氣進入到氣體吸收塔(1)中并經過其中的石蠟吸收級(1a)和活性炭吸收級(1b)進行過濾后經排氣管排出；S3：預處理后的污水通過雙通排水管(10)自流到土壤深度工藝池(4)中并經過其進行處理后通過集水管(11)中進入到溢汽井(5)中進行收集，潛水泵(6)通電開啟后可將處理后的水輸送至用水設備中進行使用。
發明內容
針對現有技術的以上缺陷或改進需求中的一種或者多種，本發明提供了一種人工土壤生活污水處理系統及其方法，具有出水水質優質穩定、無剩余污泥產量少、不受設置場合限制、操作管理方便，無需電力設備、廢氣吸收過濾的優點。
為實現上述目的，本發明提供一種人工土壤生活污水處理系統，包括氣體吸收塔、化糞池和隔油池，以及沿排污方向依次設置的土壤深度工藝池和溢汽井，所述溢汽井的內底部設置有潛水泵且所述潛水泵的輸出端連通有一延伸至溢汽井外側且與用水設備相連通的用水管；
所述化糞池和隔油池上均可拆卸的設置有棚蓋，兩個所述棚蓋通過雙通氣管與氣體吸收塔相連通，所述氣體吸收塔內設置有石蠟吸收級和活性炭吸收級；
所述化糞池和隔油池通過雙通排水管與土壤深度工藝池的輸入端相連通，所述土壤深度工藝池的輸出端與溢汽井輸入端通過集水管相連通，所述溢汽井的外側連通有排水管，所述土壤深度工藝池與溢汽井均設置于具有草坪的土壤中。
作為本發明的進一步改進，所述土壤深度工藝池包括設置于上述土壤中的薄膜和兩個平行設置于薄膜中的散水管，兩個散水管與雙通氣管相連通且外側套設有尼龍網，所述散水管和尼龍之間以及薄膜的底部均填充有直徑為20-40mm的碎石，所述土壤深度工藝池還包括兩個位于薄膜中的托架且兩個所述托架分別位于尼龍網正下方，所述托架與尼龍網之間填充有河砂。
作為本發明的進一步改進，所述薄膜呈梯形設計且頂部具有一開口，所述頂部開口與地表面之間具有間隙，所述薄膜為0.3-0.5mm的聚氟乙烯薄膜。
作為本發明的進一步改進，所述化糞池和隔油池的出水口高于所述土壤深度工藝池的進水口，所述土壤深度工藝池的進水口高于出水口。
作為本發明的進一步改進，所述石蠟吸收級設置在活性炭吸收級的下方，所述氣體吸收塔頂部具有一排氣管。
本發明還提供一種人工土壤生活污水處理方法,包括如下步驟:
S1：生活污水首先進入化糞池和隔油池等預處理設施，并經污水經化糞池內厭氧發酵，分解其中的有機物并降低污染物負荷，同時提高污水中養份的含量并殺死污水中的寄生蟲卵和病原微生物；
S2：在污水預處理的過程中產生的臭氣進入到氣體吸收塔中并經過其中的石蠟吸收級和活性炭吸收級進行過濾后經排氣管排出；
S3：預處理后的污水通過雙通排水管自流到土壤深度工藝池中并經過其進行處理后通過集水管中進入到溢汽井中進行收集，潛水泵通電開啟后可將處理后的水輸送至用水設備中進行使用。
總體而言，通過本發明所構思的以上技術方法與現有技術相比，具有的有益效果包括：
1.出水水質優質穩定
處理出水極其清澈無味，出水水質優于建設部頒發的生活雜用水水質標準，可以直接作為非飲用市政雜用水進行回用。
2.無剩余污泥產量少
該系統可以在無污泥負荷下運行，實現污泥零排放，降低了污泥處理費用。
3.不受設置場合限制
該系統流程簡單、結構緊湊、不受設置場所限制，適合于任何場合如可以分段連串處理，也可以建設綠化帶下面。
4.操作管理方便，無需電力設備
該工系統因沒有電力設施，一旦投入運行后就無需專業人員管理，免電力費用和人工費用，降低運行成本。
5.廢氣吸收過濾
該系統在對污水處理的同時對所產生的廢氣進行處理，避免廢氣造成大氣污染，影響人們的身體健康。
（發明人：倪建忠;鐘蟬伊）
