公布日：2022.08.12
申請日：2022.05.20
分類號：C02F9/14(2006.01)I;C02F3/00(2006.01)I;C02F3/10(2006.01)I;C02F3/28(2006.01)I;C02F3/30(2006.01)I
摘要
本發明公開了一種基于污泥生物炭載體的污水處理工藝，屬于污水處理技術領域，該污水處理工藝分為第一處理段、第二處理段、第三處理段及砂濾段，污水經第一處理段進行曝氣好氧處理、經第二處理段進行曝氣同步硝化反硝化處理、經第三處理段處理污水中TN；最后經砂濾段去除SS，總停留時間控制在6‑12小時。該方案采用三段生物膜處理，實現污水的好氧處理、同步硝化反硝化處理，處理效率高；尤其對低C/N廢水處理效果好，無需投加碳源。本發明工藝簡單高效、能耗低、占地面積小，尤其適用于小規模城市污水、農村污水以及水環境黑臭治理。
權利要求書
1.一種基于污泥生物炭載體的污水處理工藝，其特征在于：分為第一處理段、第二處理段、第三處理段及砂濾段，所述第一處理段內部填充用于對污水曝氣好氧處理的第一填料，所述第二處理段內部填充用于對污水曝氣同步硝化反硝化處理的第二填料，所述第三處理段內部填充用于處理污水中TN的第三填料；所述第一處理段及第二處理段均設有曝氣組件；污水依次流經第一處理段、第二處理段、第三處理段及砂濾段，總停留時間控制在6-12小時。
2.根據權利要求1所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述第一處理段內部第一填料為污泥生物炭載體材料，所述污泥生物炭載體的表面包覆好氧生物層；所述污泥生物炭載體材料的粒徑為1-2cm，比重0.8-1g/cm3；所述第一填料在第一處理段內的填充率20-30％，溶解氧控制在2-3mg/L；污水在第一處理段內停留時間控制在2-4小時；污泥生物炭載體材料中包括污泥基生物炭61、粘結劑62、功能材料63，粘結劑62包括有機粘結劑和無機粘結劑，各組分重量份數配比如下：污泥基生物炭：100份；有機粘結劑：0.1-10份；無機粘結劑：1-20份；功能材料：0.1-10份；水：20-100份；功能材料包括發泡劑、吸附劑和增強纖維，發泡劑、吸附劑和增強纖維按重量比1：(10-100):(5-50)混合；以上各組分經混合固化而成污泥生物炭載體材料。
3.根據權利要求2所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述第二處理段內部第二填料是以污泥生物碳-硫基礦物載體材料為核芯，通過在污泥生物碳-硫基礦物載體材料的表面依次包覆硫自養反硝化菌層和包覆好氧微生物層，所述好氧微生物層包覆在硫自養反硝化菌層的外部；所述污泥生物碳-硫基礦物載體材料的粒徑為1-2cm，比重1-1.2g/cm3；第二填料在第二處理段內的填充率30-40％，溶解氧控制在1-2mg/L，污水在第二處理段內的停留時間控制在3-5小時；污泥生物炭-硫基礦物載體材料包括污泥基生物炭、粘結劑、硫基礦物材料、功能材料，粘結劑包括有機粘結劑和無機粘結劑，各組分重量份數配比如下：污泥基生物炭：100份；有機粘結劑：0.1-10份；無機粘結劑：1-20份；硫基礦物材料：10-50份；功能材料：0.1-10份；水：20-100份；功能材料包括發泡劑、吸附劑和增強纖維，發泡劑、吸附劑和增強纖維按重量比1：(10-100):(5-50)混合；以上各組分經混合固化而成污泥生物炭-硫基礦物載體材料。
4.根據權利要求3所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述第三處理段內部第三填料以污泥生物碳-硫基礦物載體材料為核芯，通過在污泥生物碳-硫基礦物載體材料的表面包覆硫自養反硝化菌層；第三填料在第三處理段內的填充率60-80％，溶解氧控制在0.2-0.5mg/L，污水在第三處理段內的停留時間控制在1-3小時。
5.根據權利要求4所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述砂濾段的內部填裝石英砂，石英砂粒徑為0.5-1mm；污水在砂濾段內的停留時間控制在0.01-0.5小時。
6.根據權利要求1所述的基于污泥生物炭載體的污水處理工藝，其特征在于：當污水經過第一處理段、第二處理段、第三處理段及砂濾段處理后的出水濃度增高時，啟動回流系統；所述回流系統包括回流管和回流泵，所述回流管的進口端與第三處理段的出口端連通，所述回流管的出口端與第一處理段的進口相連，所述回流泵設置于回流管上。
7.根據權利要求1-6任一項所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述第一處理段、第二處理段、第三處理段及砂濾段自上至下集成在箱體內，所述第一處理段、第二處理段、第三處理段及砂濾段的頂部均設有隔板，所述隔板上設有過水孔，所述箱體的頂部設有進水口、底部設有出水口。
8.根據權利要求7所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述隔板上的過水孔直徑為0.5-1cm。
9.根據權利要求7所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述曝氣組件為曝氣盤，所述曝氣盤分別設置于第一處理段及第二處理段的底部，所述曝氣盤通過風管與風機相連。
10.根據權利要求9所述的基于污泥生物炭載體的污水處理工藝，其特征在于：所述風管上設有風量控制閥門，所述箱體的底部設有出水控制閥門。
發明內容
本發明的目的是提供一種基于污泥生物炭載體的污水處理工藝，旨在解決上述現有技術中污水治理設施成本高、維護難度大導致農村污水處理發展緩慢的技術問題。
為解決上述技術問題，本發明所采取的技術方案是：
一種基于污泥生物炭載體的污水處理工藝，分為第一處理段、第二處理段、第三處理段及砂濾段，所述第一處理段內部填充用于對污水曝氣好氧處理的第一填料，所述第二處理段內部填充用于對污水曝氣同步硝化反硝化處理的第二填料，所述第三處理段內部填充用于處理污水中TN的第三填料；所述第一處理段及第二處理段均設有曝氣組件；
污水依次流經第一處理段、第二處理段、第三處理段及砂濾段，總停留時間控制在6-12小時。
優選的，所述第一處理段內部第一填料為污泥生物炭載體材料，所述污泥生物炭載體的表面包覆好氧生物層；所述污泥生物炭載體材料由污泥生物碳、粘結劑、發泡劑、吸附劑、增強纖維固化而成，粒徑為1-2cm，比重0.8-1g/cm3；所述第一填料在第一處理段內的填充率20-30％，溶解氧控制在2-3mg/L；污水在第一處理段內停留時間控制在2-4小時
優選的，所述第二處理段內部第二填料以污泥生物碳-硫基礦物載體材料為核芯，通過在污泥生物碳-硫基礦物載體材料的表面依次包覆硫自養反硝化菌層和包覆好氧微生物層，所述好氧微生物層包覆在硫自養反硝化菌層的外部；所述污泥生物碳-硫基礦物載體材料由污泥基生物碳、硫基礦物材料、粘結劑、發泡劑、吸附劑、增強纖維固化而成，粒徑為1-2cm，比重1-1.2g/cm3；第二填料在第二處理段內的填充率30-40％，溶解氧控制在1-2mg/L，污水在第二處理段內的停留時間控制在3-5小時。
優選的，所述第三處理段內部第三填料以污泥生物碳-硫基礦物載體材料為核芯，通過在污泥生物碳-硫基礦物載體材料的表面包覆硫自養反硝化菌層；所述污泥生物碳-硫基礦物載體材料由污泥基生物碳、硫基礦物材料、粘結劑、發泡劑、吸附劑、增強纖維固化而成，粒徑為1-2cm，比重1.2-1.5g/cm3；第三填料在第三處理段內的填充率60-80％，溶解氧控制在0.2-0.5mg/L，污水在第三處理段內的停留時間控制在1-3小時。
優選的，所述砂濾段的內部填裝石英砂，石英砂粒徑為0.5-1mm；污水在砂濾段內的停留時間控制在0.01-0.5小時。
優選的，當污水經過第一處理段、第二處理段、第三處理段及砂濾段處理后的出水濃度增高時，啟動回流系統；所述回流系統包括回流管和回流泵，所述回流管的進口端與第三處理段的出口端連通，所述回流管的出口端與第一處理段的進口相連，所述回流泵設置于回流管上。

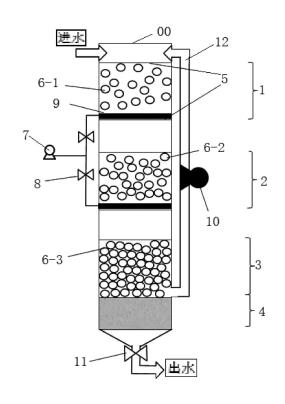

優選的，所述第一處理段、第二處理段、第三處理段及砂濾段自上至下集成在箱體內，所述第一處理段、第二處理段、第三處理段及砂濾段的頂部均設有隔板，所述隔板上設有過水孔，所述箱體的頂部設有進水口、底部設有出水口。
優選的，所述隔板上的過水孔直徑為0.5-1cm。
優選的，所述曝氣組件為曝氣盤，所述曝氣盤分別設置于第一處理段及第二處理段的底部，所述曝氣盤通過風管與風機相連。
優選的，所述風管上設有風量控制閥門，所述箱體的底部設有出水控制閥門。
采用上述技術方案所產生的有益效果在于：
1、本發明采用三段生物膜處理，通過調節控制各處理段填充載體材料組成、比重，填充率、曝氣量和溶解氧，實現好氧處理、同步硝化反硝化處理，和反硝化處理，處理效率高。
2、本發明能夠利用同步硝化和硫自養反硝化，對低C/N廢水處理，無需投加碳源。
3、本發明能夠在同一個裝備中實現好氧處理、同步硝化反硝化處理，和反硝化處理，處理效率高，設備緊湊，集成度高，占地面積小。
4、本發明能夠在當出現出水濃度較高時，開啟外回流，提高處理效率。
5、本發明工藝簡單、結構緊湊，易于控制，制造成本低，適合規�；a(chǎn)和應用。
（發明人：高衛民;程寒飛;徐馳;冉景;朱巧紅）
