公布日：2022.11.22
申請日：2022.08.31
分類號：C02F9/14(2006.01)I;C02F1/04(2006.01)I;C02F1/10(2006.01)I;C02F1/12(2006.01)I;C02F1/38(2006.01)I;C02F11/121(2019.01)I;
C02F3/34(2006.01)N;C02F103/20(2006.01)N
摘要
本發明涉及一種固液分離廢水蒸發設備，包括通過動力裝置驅動橫向設置的外滾筒，外滾筒內腔沿其軸線方向間隔分布設置有至少一組攪散內滾筒，廢水進水管和第一進氣管延伸至攪散內滾筒內；外滾筒輸出端與糞渣擠壓機輸入端連接；外滾筒旋轉通過其網孔和離心力配合將水分甩出，并將固體糞渣留在外滾筒內，實現固液分離，分離后廢水流至廢水蒸發設備進行蒸發處理；本發明上部分是以固液分離為主、廢水蒸發為輔，下部分是以廢水蒸發為主的廢水蒸發設備，將固液分離甩出的廢水，噴淋至掛簾，經自然蒸發、囪式負壓排放，或在密閉、熱風、負壓中強化蒸發效能，實現固液分離和廢水蒸發。
權利要求書

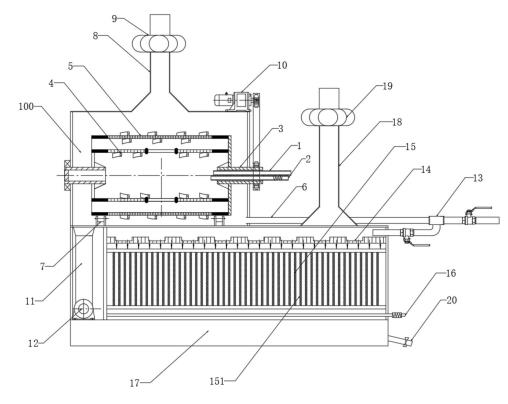

1.一種固液分離廢水蒸發設備，其特征在于：包括通過動力裝置(10)驅動橫向設置的外滾筒(5)，所述外滾筒(5)以空心軸承系統(3)為軸心在固液分離氣化室(100)內旋轉，所述空心軸承系統(3)內腔用于廢水進水管(1)和第一進氣管(2)延伸至攪散內滾筒(4)內；所述外滾筒(5)通過其網孔將液體甩出，所述外滾筒(5)的內側壁安裝有節段式的螺旋糞渣推送板(51)，所述外滾筒(5)外側壁安裝有兩邊對稱、節段式的第二弧形葉扇板(52)；所述外滾筒(5)用于排出固體糞渣的輸出端與糞渣擠壓機(12)輸入端連接；所述外滾筒(5)內腔沿其軸線方向間隔分布設置有至少一組攪散內滾筒(4)。
2.如權利要求1所述的一種固液分離廢水蒸發設備，其特征在于：所述外滾筒(5)包括有孔筒以及貼合在有孔筒內側的篩網。
3.如權利要求1所述的一種固液分離廢水蒸發設備，其特征在于：所述廢水進水管(1)和第一進氣管(2)上均安裝有加熱裝置；所述固液分離氣化室(100)上安裝有第一排氣管(8)，所述第一排氣管(8)上安裝有第一抽風機(9)。
4.如權利要求1所述的一種固液分離廢水蒸發設備，其特征在于：所述攪散內滾筒(4)包括若干繞外滾筒(5)中心均勻錯位間隔分布的散水板(41)，所述散水板(41)上開設有漏水孔，所述散水板(41)外側壁固接有至少一組第一弧形葉扇板(42)，所述散水板(41)、第一弧形葉扇板(42)跟隨外滾筒(5)旋轉分別用于散水和產生向外的氣流。
5.如權利要求4所述的一種固液分離廢水蒸發設備，其特征在于：所述固液分離氣化室(100)內分離后的液體經過出水管(6)與廢水蒸發設備(15)連接。
6.如權利要求5所述的一種固液分離廢水蒸發設備，其特征在于：所述廢水蒸發設備(15)包括若干組吸水材質制成并豎直設置的掛簾(151)，若干組所述掛簾(151)沿水平方向間隔設置。
7.如權利要求6所述的一種固液分離廢水蒸發設備，其特征在于：設置有對準若干組所述掛簾(151)的第二進氣管(16)，所述第二進氣管(16)用于輸送熱風；所述廢水蒸發設備(15)上安裝有第二排氣管(18)，所述第二排氣管(18)上安裝有第二抽氣機(19)。
8.如權利要求6所述的一種固液分離廢水蒸發設備，其特征在于：所述出水管(6)通過分水裝置(14)將液體均勻輸送至各個掛簾(151)。
9.如權利要求6所述的一種固液分離廢水蒸發設備，其特征在于：位于所述廢水蒸發設備(15)下方設置有集水槽(17)，所述集水槽(17)設置有出水口(20)。
10.如權利要求9所述的一種固液分離廢水蒸發設備，其特征在于：所述出水口(20)與框式廢水蒸發設備連接。
發明內容
本發明的目的在于提供一種固液分離廢水蒸發設備，以解決上述背景技術中提出的傳統的解決固液分離的同時將廢水蒸發的問題。
本發明的技術方案如下：
一種固液分離廢水蒸發設備，包括通過動力裝置驅動橫向設置的外滾筒，所述外滾筒以空心軸承系統為軸心在固液分離氣化室內旋轉，所述空心軸承系統內腔用于廢水進水管和第一進氣管延伸至攪散內滾筒內；
所述外滾筒通過其網孔將液體甩出，所述外滾筒的內側壁安裝有節段式的螺旋糞渣推送板，所述外滾筒外側壁安裝有兩邊對稱、節段式的第二弧形葉扇板；
所述外滾筒用于排出固體糞渣的輸出端與糞渣擠壓機輸入端連接；
所述外滾筒內腔沿其軸線方向間隔分布設置有至少一組攪散內滾筒。
優選的，所述外滾筒包括有孔筒以及貼合在有孔筒內側的篩網。
優選的，所述廢水進水管和第一進氣管上均安裝有加熱裝置；所述固液分離氣化室上安裝有第一排氣管，所述第一排氣管上安裝有第一抽風機。
優選的，所述攪散內滾筒包括若干繞外滾筒中心均勻錯位間隔分布的散水板，所述散水板上開設有漏水孔，所述散水板外側壁固接有至少一組第一弧形葉扇板，所述散水板、第一弧形葉扇板跟隨外滾筒旋轉分別用于散水和產生向外的氣流。
優選的，所述固液分離氣化室內分離后的液體經過出水管與廢水蒸發設備連接。
優選的，所述廢水蒸發設備包括若干組吸水材質制成并豎直設置的掛簾，若干組所述掛簾沿水平方向間隔設置。
優選的，設置有對準若干組所述掛簾的第二進氣管，所述第二進氣管用于輸送熱風；所述廢水蒸發設備上安裝有第二排氣管，所述第二排氣管上安裝有第二抽氣機。
優選的，所述出水管通過分水裝置將液體均勻輸送至各個掛簾。
優選的，位于所述廢水蒸發設備下方設置有集水槽，所述集水槽設置有出水口。
優選的，所述出水口與框式廢水蒸發設備連接。
優選的，所述外滾筒通過引導槽與糞渣擠壓機連接，所述引導槽用于銜接外滾筒的一端呈喇叭口結構。
本發明具有如下有益效果：
本發明上部分是以固液分離為主、廢水蒸發為輔，下部分是以廢水蒸發為主的廢水蒸發設備，將固液分離甩出的廢水，噴淋至掛簾，經自然蒸發、囪式負壓排放，或在密閉、熱風、負壓中強化蒸發效能，實現固液分離和廢水蒸發。
通過橫向設置的外滾筒，將固液混合的廢水輸送至外滾筒內腔的攪散內滾筒內部，外滾筒旋轉通過其網孔和離心力配合將水分甩出，并將固體糞渣留在外滾筒內，實現固液分離；
在外滾筒旋轉的過程中帶動攪散內滾筒跟隨旋轉，攪散內滾筒通過其弧形葉扇板的旋轉產生向外的氣流，有利于散水吸熱、攪動、提高蒸發效率，又不積糞渣。
以上部件主要實現固液分離的作用，兼?zhèn)洳糠謴U水蒸發能力，構成固液分離為主、廢水蒸發為輔的裝置；
為了滿足廢水量蒸發的需要，設置敝開式廢水蒸發設備專門用于廢水蒸發；將固液分離甩出未氣化的水，噴淋掛簾，經自然蒸發、囪式負壓排放，或在密閉、熱風、負壓中強化蒸發效能，通過上述物理方法，結合復合微生物多級曝氣降解工藝，實現固液分離和無臭廢水蒸發；從而實現兼具固液分離和廢水蒸發能力，節約環保設施建設費用和用地，大幅減少養化塘、曝氣池的建設；對消納地匱乏的區域廢水消除有重大現實意義。
（發明人：林希光;林仁放;林晶）
