公布日：2022.08.12

申請日：2022.05.18

分類號：C02F9/02(2006.01)I

摘要

本發明公開了一種用于水污染治理的污水再生多層級回收處理設備，涉及污水回收再生技術領域，尤其涉及本發明通過設置一級過濾組件、二級溶氣組件、三級過濾區、四級炭吸附器、五級靜置曲環、倒v形導流弧板、感光傳感器和發光器，實現了污水多級處理回收凈水及回收污水內廢料的功能，提高了工作效率、降低勞動強度，減少占地面積，解決了前期處理污水，回收污水需要較大面積的沉淀池，需要較長時間反應，造成效率較慢，工人需要較長時間撈取懸浮廢料的問題。

權利要求書

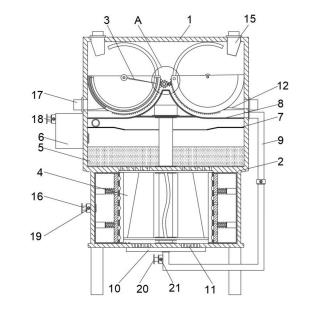

1.一種用于水污染治理的污水再生多層級回收處理設備，包括殼體(1)和隔板(2)，所述隔板(2)固定設于殼體(1)的中部，所述殼體(1)的底部四個拐角處安裝有支撐座，所述殼體(1)的頂端安裝有進污管(15)，其特征在于，所述殼體(1)內設有一級過濾組件(3)和二級溶氣組件(4)，所述一級過濾組件(3)設于殼體(1)的頂壁與隔板(2)之間，且一級過濾組件(3)設于進污管(15)的正下方，所述一級過濾組件(3)的正下方設有倒v形導流弧板(8)，且一級過濾組件(3)的外端滑動抵接有導向弧板(12)，所述倒v形導流弧板(8)和導向弧板(12)固定設于殼體(1)內；所述倒v形導流弧板(8)處設有導流管(9)，所述導流管(9)的一端與殼體(1)貫通連接，且另一端貫通連接有噴壓板(10)，所述噴壓板(10)遠離導流管(9)的一面與殼體(1)貫通連接，且噴壓板(10)固定設于殼體(1)的底面的中心處，所述殼體(1)的底壁和隔板(2)均開設有流液通口(11)，所述倒v形導流弧板(8)與隔板(2)之間設有五級靜置曲環(7)，所述隔板(2)的頂面設有三級過濾區(5)，所述五級靜置曲環(7)和三級過濾區(5)之間的中部通過導管貫通連接有四級炭吸附器(6)，所述四級炭吸附器(6)固定設于殼體(1)的外端，所述二級溶氣組件(4)設于隔板(2)與殼體(1)的底壁之間，所述二級溶氣組件(4)的兩端正對流液通口(11)，所述二級溶氣組件(4)處適配有感光傳感器(13)和發光器(14)，所述感光傳感器(13)和發光器(14)電性連接控制面板，所述感光傳感器(13)和發光器(14)安裝于殼體(1)的底壁內；所述一級過濾組件(3)包括弧形框架(303)，所述弧形框架(303)對稱設有兩個，所述弧形框架(303)內安裝有過濾弧網(304)，所述弧形框架(303)的圓心點處通過軸承轉動套接有固定連接桿(306)，所述固定連接桿(306)固定設于殼體(1)內，所述固定連接桿(306)的外端固定設有連接套(307)，所述連接套(307)的兩端與弧形框架(303)的內壁滑動抵接，所述連接套(307)的外端設有刮板(308)，所述刮板(308)的外端與弧形框架(303)的內壁滑動抵接，兩個所述弧形框架(303)的相對外端設有弧形齒條區(305)，兩個所述弧形齒條區(305)嚙合連接有齒輪(302)，且弧形齒條區(305)設于齒輪(302)的對稱處，所述齒輪(302)固定連接有第一電動轉桿(301)，所述第一電動轉桿(301)轉動設于殼體(1)內，且第一電動轉桿(301)的外端與齒輪(302)固定套接，其中一個所述弧形齒條區(305)與齒輪(302)之間通過轉軸嚙合連接有校正齒輪，校正齒輪轉動設于殼體(1)內。

2.根據權利要求1所述的一種用于水污染治理的污水再生多層級回收處理設備，其特征在于，所述二級溶氣組件(4)包括第二電動轉桿(401)，所述第二電動轉桿(401)轉動設于殼體(1)內，且第二電動轉桿(401)設于隔板(2)與殼體(1)的底板之間的外端部套設有連接板(402)，所述連接板(402)對稱設有兩個，所述連接板(402)垂直設于第二電動轉桿(401)，兩個所述連接板(402)之間設有負壓扇葉(403)和抵接桿(404)，且負壓扇葉(403)設于抵接桿(404)與第二電動轉桿(401)之間，所述連接板(402)的外端轉動套設有進氣箱(405)，所述進氣箱(405)固定設于殼體(1)內，所述進氣箱(405)內滑動設有滑板(408)，所述滑板(408)的一側一體化設有泡凸(407)，所述進氣箱(405)的內環壁開設有泡孔(406)，所述泡凸(407)的局部貫穿泡孔(406)并與抵接桿(404)活動抵接，所述滑板(408)相背泡凸(407)的一側對稱設有震泡回位組件(409)，所述震泡回位組件(409)與滑板(408)垂直設置，且震泡回位組件(409)固定安裝于進氣箱(405)內。

3.根據權利要求2所述的一種用于水污染治理的污水再生多層級回收處理設備，其特征在于，所述震泡回位組件(409)由滑動缸套(410)、支撐彈簧(411)、滑塊(412)、伸縮桿(413)和彈性墊(414)，所述滑動缸套(410)固定設于進氣箱(405)內，所述滑塊(412)和彈性墊(414)設于滑動缸套(410)內，且滑塊(412)的外端與滑動缸套(410)的內壁抵接，所述滑塊(412)的一端與彈性墊(414)抵接，且滑塊(412)的另一端與伸縮桿(413)固定連接，所述伸縮桿(413)遠離滑塊(412)的一端貫穿滑動缸套(410)的內壁延伸到其外部并與滑板(408)固定連接，所述支撐彈簧(411)的外端固定套設于伸縮桿(413)的外端，且支撐彈簧(411)的兩端分別抵接于滑動缸套(410)的端部和滑板(408)的一端。

4.根據權利要求3所述的一種用于水污染治理的污水再生多層級回收處理設備，其特征在于，所述負壓扇葉(403)設于多個，且負壓扇葉(403)以第二電動轉桿(401)的中軸線為圓心并按環形陣列分布，所述抵接桿(404)設有多個，且抵接桿(404)以第二電動轉桿(401)的中軸線為圓心并按環形陣列分布，所述滑板(408)設有多個，且滑板(408)以進氣箱(405)的圓心為中心按環形陣列分布。

5.根據權利要求1所述的一種用于水污染治理的污水再生多層級回收處理設備，其特征在于，所述弧形框架(303)的外端對稱設有限位滑凸，所述殼體(1)開設有限位滑凸的弧形滑道(309)，限位滑凸設于弧形滑道(309)內，所述三級過濾區(5)由多個過濾網疊合構成。

6.根據權利要求5所述的一種用于水污染治理的污水再生多層級回收處理設備，其特征在于，所述四級炭吸附器(6)貫通連接有收液管(18)，所述二級溶氣組件(4)貫通連接有進氣管(16)，所述收液管(18)和進氣管(16)上均安裝有單向閥(19)，所述殼體(1)在五級靜置曲環(7)與倒v形導流弧板(8)之間以及導向弧板(12)處的側壁均貫通連接有收污管(17)。

7.根據權利要求6所述的一種用于水污染治理的污水再生多層級回收處理設備，其特征在于，所述殼體(1)的底壁還貫通連接有切排管(20)，所述切排管(20)安裝于導流管(9)上，且切排管(20)設于殼體(1)的正下方，所述切排管(20)和導流管(9)上均安裝有控制閥(21)。

發明內容

本發明的目的在于：實現了污水多級處理回收凈水及回收污水內廢料的功能，提高了工作效率、降低勞動強度，減少占地面積；

為了實現上述目的，本發明采用了如下技術方案：

一種用于水污染治理的污水再生多層級回收處理設備，包括殼體和隔板，所述隔板固定設于殼體的中部，所述殼體的底部四個拐角處安裝有支撐座，所述殼體的頂端安裝有進污管，所述殼體內設有一級過濾組件和二級溶氣組件，所述一級過濾組件設于殼體的頂壁與隔板之間，且一級過濾組件設于進污管的正下方，所述一級過濾組件的正下方設有倒v形導流弧板，且一級過濾組件的外端滑動抵接有導向弧板，所述倒v形導流弧板和導向弧板固定設于殼體內；

所述倒v形導流弧板處設有導流管，所述導流管的一端與殼體貫通連接，且另一端貫通連接有噴壓板，所述噴壓板遠離導流管的一面與殼體貫通連接，且噴壓板固定設于殼體的底面的中心處，所述殼體的底壁和隔板均開設有流液通口，所述倒v形導流弧板與隔板之間設有五級靜置曲環，所述隔板的頂面設有三級過濾區，所述五級靜置曲環和三級過濾區之間的中部通過導管貫通連接有四級炭吸附器，所述四級炭吸附器固定設于殼體的外端，所述二級溶氣組件設于隔板與殼體的底壁之間，所述二級溶氣組件的兩端正對流液通口，所述二級溶氣組件處適配有感光傳感器和發光器，所述感光傳感器和發光器電性連接控制面板，所述感光傳感器和發光器安裝于殼體的底壁內；

所述一級過濾組件包括弧形框架，所述弧形框架對稱設有兩個，所述弧形框架內安裝有過濾弧網，所述弧形框架的圓心點處通過軸承轉動套接有固定連接桿，所述固定連接桿固定設于殼體內，所述固定連接桿的外端固定設有連接套，所述連接套的兩端與弧形框架的內壁滑動抵接，所述連接套的外端設有刮板，所述刮板的外端與弧形框架的內壁滑動抵接，兩個所述弧形框架的相對外端設有弧形齒條區，兩個所述弧形齒條區嚙合連接有齒輪，且弧形齒條區設于齒輪的對稱處，所述齒輪固定連接有第一電動轉桿，所述第一電動轉桿轉動設于殼體內，且第一電動轉桿的外端與齒輪固定套接。

進一步的，所述二級溶氣組件包括第二電動轉桿，所述第二電動轉桿轉動設于殼體內，且第二電動轉桿設于隔板與殼體的底板之間的外端部套設有連接板，所述連接板對稱設有兩個，所述連接板垂直設于第二電動轉桿，兩個所述連接板之間設有負壓扇葉和抵接桿，且負壓扇葉設于抵接桿與第二電動轉桿之間，所述連接板的外端轉動套設有進氣箱，所述進氣箱固定設于殼體內，所述進氣箱內滑動設有滑板，所述滑板的一側一體化設有泡凸，所述進氣箱的內環壁開設有泡孔，所述泡凸的局部貫穿泡孔并與抵接桿活動抵接，所述滑板相背泡凸的一側對稱設有震泡回位組件，所述震泡回位組件與滑板垂直設置，且震泡回位組件固定安裝于進氣箱內。

進一步的，所述震泡回位組件由滑動缸套、支撐彈簧、滑塊、伸縮桿和彈性墊，所述滑動缸套固定設于進氣箱內，所述滑塊和彈性墊設于滑動缸套內，且滑塊的外端與滑動缸套的內壁抵接，所述滑塊的一端與彈性墊抵接，且滑塊的另一端與伸縮桿固定連接，所述伸縮桿遠離滑塊的一端貫穿滑動缸套的內壁延伸到其外部并與滑板固定連接，所述支撐彈簧的外端固定套設于伸縮桿的外端，且支撐彈簧的兩端分別抵接于滑動缸套的端部和滑板的一端。

進一步的，所述負壓扇葉設于多個，且負壓扇葉以第二電動轉桿的中軸線為圓心并按環形陣列分布，所述抵接桿設有多個，且抵接桿以第二電動轉桿的中軸線為圓心并按環形陣列分布，所述滑板設有多個，且滑板以進氣箱的圓心為中心按環形陣列分布。

進一步的，所述弧形框架的外端對稱設有限位滑凸，所述殼體開設有限位滑凸的弧形滑道，限位滑凸設于弧形滑道內，所述三級過濾區由多個過濾網疊合構成。

進一步的，所述四級炭吸附器貫通連接有收液管，所述二級溶氣組件貫通連接有進氣管，所述收液管和進氣管上均安裝有單向閥，所述殼體在五級靜置曲環與倒v形導流弧板之間以及導向弧板處的側壁均貫通連接有收污管。

進一步的，所述殼體的底壁還貫通連接有切排管，所述切排管安裝于導流管上，且切排管設于殼體的正下方，所述切排管和導流管上均安裝有控制閥。

綜上所述，由于采用了上述技術方案，本發明的有益效果是：

本發明通過設置一級過濾組件、二級溶氣組件、三級過濾區、四級炭吸附器、五級靜置曲環、倒v形導流弧板、感光傳感器和發光器，實現了污水多級處理回收凈水及回收污水內廢料的功能，提高了工作效率、降低勞動強度，減少占地面積，解決了前期處理污水，回收污水需要較大面積的沉淀池，需要較長時間反應，造成效率較慢，工人需要較長時間撈取懸浮廢料的問題。

（發明人：陸衛衛;陸亮亮;侍從綱）
