公布日：2022.09.06
申請日：2022.06.30
分類號：B01D25/12(2006.01)I;B01D25/38(2006.01)I;C02F11/122(2019.01)I
摘要
本發明提供一種基于污水處理后泥渣收集裝置，涉及污水處理技術領域，該基于污水處理后泥渣收集裝置包括豎直設置的過濾板、壓濾擋板和設置在污水處理池兩側的行走裝置，所述過濾板的底部鉸接有旋轉板，所述過濾板與旋轉板之間安裝有用于控制旋轉板翻轉的翻轉裝置，所述行走裝置上安裝有用于控制過濾板升降的升降裝置，所述污水處理池上安裝有用于控制壓濾擋板運動的運動裝置；此時過濾板、旋轉板、壓濾擋板和污水處理池側壁把浮泥渣圍起來，啟動升降裝置使過濾板和旋轉板上升，從而對浮泥渣進行壓濾，當壓濾完成后，啟動運動裝置使壓濾擋板向外運動，啟動升降裝置使過濾板和旋轉板上升到污水處理池的上方，從而對壓濾后的浮泥渣進行收集。
權利要求書

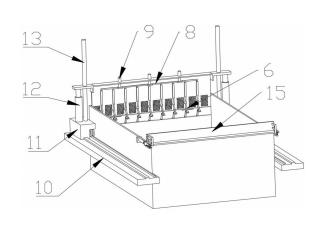

1.一種基于污水處理后泥渣收集裝置，其特征在于，包括豎直設置的過濾板(1)、壓濾擋板(3)和設置在污水處理池兩側的行走裝置，所述過濾板(1)的底部鉸接有旋轉板(2)，所述過濾板(1)與旋轉板(2)之間安裝有用于控制旋轉板(2)翻轉的翻轉裝置，所述行走裝置上安裝有用于控制過濾板(1)升降的升降裝置，所述污水處理池上安裝有用于控制壓濾擋板(3)運動的運動裝置。
2.根據權利要求1所述的基于污水處理后泥渣收集裝置，其特征在于，所述翻轉裝置包括多個鉸接在旋轉板(2)底部的L形連桿(4)，所述L形連桿(4)的另一端鉸接有伸縮連桿(5)和連接桿(6)，所述伸縮連桿(5)的另一端鉸接在過濾板(1)的底部，所述連接桿(6)的另一端鉸接有滑動桿(7)，所述滑動桿(7)與過濾板(1)滑動連接，所述翻轉裝置還包括用于控制所有滑動桿(7)同步升降的驅動部件。
3.根據權利要求2所述的基于污水處理后泥渣收集裝置，其特征在于，所述驅動部件包括連接所有滑動桿(7)的升降桿(8)和第一電動伸縮桿(9)，所述第一電動伸縮桿(9)的固定端與過濾板(1)連接，所述第一電動伸縮桿(9)的移動端與升降桿(8)連接。
4.根據權利要求1所述的基于污水處理后泥渣收集裝置，其特征在于，所述行走裝置包括導軌(10)，所述導軌(10)上安裝有行走座(11)，所述升降裝置安裝在行走座(11)上。
5.根據權利要求1所述的基于污水處理后泥渣收集裝置，其特征在于，所述升降裝置包括安裝在行走裝置移動端的液壓桿(12)和導桿(13)，所述液壓桿(12)的另一端與過濾板(1)連接，所述導桿(13)與過濾板(1)滑動連接。
6.根據權利要求2所述的基于污水處理后泥渣收集裝置，其特征在于，所述壓濾擋板(3)靠近過濾板(1)的一邊上開設有與過濾板(1)上凸條相適配的槽口。
7.根據權利要求1-5任一項所述的基于污水處理后泥渣收集裝置，其特征在于，所述運動裝置包括兩個分別安裝在污水處理池兩側的第二電動伸縮桿(14)，所述第二電動伸縮桿(14)的移動端與壓濾擋板(3)連接，所述壓濾擋板(3)滑動安裝在污水處理池上。
8.根據權利要求7所述的基于污水處理后泥渣收集裝置，其特征在于，所述壓濾擋板(3)的上表面上安裝有用于把泥渣推下的推板(15)，所述推板(15)上安裝有用于控制推板(15)相對于壓濾擋板(3)運動的運動機構。
9.根據權利要求8所述的基于污水處理后泥渣收集裝置，其特征在于，所述推板(15)滑動安裝在壓濾擋板(3)上，所述運動機構包括兩個分別轉動安裝在壓濾擋板(3)兩端上的齒輪(16)，所述齒輪(16)上嚙合有兩個相平行的齒條(17)，其中一個齒條(17)固定安裝在推板(15)上，另一個所述齒條(17)固定安裝在污水處理池上。
10.根據權利要求8所述的基于污水處理后泥渣收集裝置，其特征在于，所述污水處理池的側面上設置有用于收集泥渣的收集箱(18)。
發明內容
本發明的目的在于提供一種基于污水處理后泥渣收集裝置，旨在解決現有技術中的污水處理池浮泥殘渣收集裝置通常把浮泥渣撈出后再進行壓濾，因此步驟繁瑣，耗費時間很長的問題。
為實現上述目的，本發明采用如下技術方案：所述基于污水處理后泥渣收集裝置，包括豎直設置的過濾板、壓濾擋板和設置在污水處理池兩側的行走裝置，所述過濾板的底部鉸接有旋轉板，所述過濾板與旋轉板之間安裝有用于控制旋轉板翻轉的翻轉裝置，所述行走裝置上安裝有用于控制過濾板升降的升降裝置，所述污水處理池上安裝有用于控制壓濾擋板運動的運動裝置。
為了使得本發明具有控制旋轉板翻轉的功能，本發明的進一步的技術方案為，所述翻轉裝置包括多個鉸接在旋轉板底部的L形連桿，所述L形連桿的另一端鉸接有伸縮連桿和連接桿，所述伸縮連桿的另一端鉸接在過濾板的底部，所述連接桿的另一端鉸接有滑動桿，所述滑動桿與過濾板滑動連接，所述翻轉裝置還包括用于控制所有滑動桿同步升降的驅動部件。
本發明的進一步的技術方案為，所述驅動部件包括連接所有滑動桿的升降桿和第一電動伸縮桿，所述第一電動伸縮桿的固定端與過濾板連接，所述第一電動伸縮桿的移動端與升降桿連接。
為了使得本發明具有控制壓濾擋板水平運動的作用，本發明的進一步的技術方案為，所述行走裝置包括導軌，所述導軌上安裝有行走座，所述升降裝置安裝在行走座上。
為了使得本發明具有控制過濾板升降的功能，本發明的進一步的技術方案為，所述升降裝置包括安裝在行走裝置移動端的液壓桿和導桿，所述液壓桿的另一端與過濾板連接，所述導桿與過濾板滑動連接。
本發明的進一步的技術方案為，所述壓濾擋板靠近過濾板的一邊上開設有與過濾板上凸條相適配的槽口。
為了使得本發明具有控制壓濾擋板運動的作用，本發明的進一步的技術方案為，所述運動裝置包括兩個分別安裝在污水處理池兩側的第二電動伸縮桿，所述第二電動伸縮桿的移動端與壓濾擋板連接，所述壓濾擋板滑動安裝在污水處理池上。
為了使得本發明具有方便把泥渣推出的作用，本發明的進一步的技術方案為，所述壓濾擋板的上表面上安裝有用于把泥渣推下的推板，所述推板上安裝有用于控制推板相對于壓濾擋板運動的運動機構。
本發明的進一步的技術方案為，所述推板滑動安裝在壓濾擋板上，所述運動機構包括兩個分別轉動安裝在壓濾擋板兩端上的齒輪，所述齒輪上嚙合有兩個相平行的齒條，其中一個齒條固定安裝在推板上，另一個所述齒條固定安裝在污水處理池上。
本發明的進一步的技術方案為，所述污水處理池的側面上設置有用于收集泥渣的收集箱。
本發明的有益效果是：
1、本發明使用時，啟動升降裝置使過濾板貼著污水處理池的一面?zhèn)认陆�，�?dāng)水面到過濾板的中部時，升降裝置停止運行，再啟動翻轉裝置使旋轉板翻轉到與過濾板垂直，然后啟動行走裝置把污水處理池水面上的浮泥渣收集到污水處理池的一邊，當旋轉板接觸到污水處理池的另一面?zhèn)葧r，行走裝置停止運行，此時過濾板、旋轉板、壓濾擋板和污水處理池側壁把浮泥渣圍起來，啟動升降裝置使過濾板和旋轉板上升，從而對浮泥渣進行壓濾，當壓濾完成后，啟動運動裝置使壓濾擋板向外運動，啟動升降裝置使過濾板和旋轉板上升到污水處理池的上方，從而對壓濾后的浮泥渣進行收集。
2、本發明使用時，當完成壓濾，過濾板和旋轉板上升到污水處理池的上方后，再啟動運動裝置使壓濾擋板運動到旋轉板正下方，啟動第一電動伸縮桿使升降桿下降，從而使連接桿和L形連桿運動，從而使旋轉板翻轉，由于連接桿和L形連桿相對于過濾板和旋轉板旋轉，從而使避免壓成塊的浮泥渣粘在過濾板和旋轉板上掉不下來，因此方便排出壓濾后的污泥塊。
3、本發明使用時，當污泥塊掉落到壓濾擋板上后，啟動第二電動伸縮桿使壓濾擋板向外運動，同時壓濾擋板上的齒輪在安裝在污水處理池上的齒條的作用下自轉，從而使另一個齒條帶著推板相對于壓濾擋板運動，從而使污泥塊和殘渣刮到收集箱內，因此方便把污泥塊收集在一起。
（發明人：馬林;梁相歡;馮宇飛;李雅婷;趙春艷;蔡詩慧;于繪娟;徐志華）
