公布日：2022.11.08
申請日：2022.10.11
分類號：C02F9/04(2006.01)I;C02F1/72(2006.01)I
摘要
本發明公開了一種光催化氧化降解染料廢水的裝置，涉及廢水修復技術領域，包括催化箱，所述催化箱的輸入端連接有進水管，所述進水管的頂端連接有過濾箱，所述進水管的內部安裝有下料機構，所述催化箱的頂端固定有透明限位架。本發明通過設置催化箱、下料機構、透明限位架、凸透鏡、催化機構，由水銀受熱膨脹帶動第三轉動桿和第四轉動桿轉動，從而帶動限位框和凹透鏡轉動，凹透鏡轉動將凸透鏡匯聚后的光反射出一部分后，再將陽光發散至四周，由于催化機構設置有四組，且凹透鏡均勻的分布在催化機構的外部，從而使得光線在催化箱內部形成漫反射，使得催化箱內部光催化劑催化效果大幅提升，同時通過限位框和摩擦板對催化劑進行混合和摩擦。
權利要求書
1.一種光催化氧化降解染料廢水的裝置，其特征在于：包括催化箱（1），其特征在于：所述催化箱（1）的輸入端連接有進水管（2），所述進水管（2）的頂端連接有過濾箱（3），所述進水管（2）的內部安裝有下料機構（4），所述催化箱（1）的頂端固定有透明限位架（5），所述透明限位架（5）的內部設置有凸透鏡（6），所述催化箱（1）的輸出端固定有出水管（7），所述催化箱（1）遠離過濾箱（3）的一側設置有限位箱（8），所述催化箱（1）的內部安裝有催化機構（9）；所述催化機構（9）包括有與催化箱（1）相連的透明環形管（901），所述透明環形管（901）的頂端固定有金屬導熱塊（902），所述透明環形管（901）的一側設置有單向閥（903），所述透明環形管（901）的內部連接有第三轉動桿（904）和第四轉動桿（906），所述第三轉動桿（904）和第四轉動桿（906）在透明環形管（901）內依次等距交錯分布，所述第三轉動桿（904）和第四轉動桿（906）的外側分別等角度固定有第一擺動板（905）和第二擺動板（907），所述第三轉動桿（904）和第四轉動桿（906）的頂部分別固定有第一固定架（908）和第二固定架（909），所述第一固定架（908）和第二固定架（909）的頂端均連接有限位框（910），所述限位框（910）的內部安裝有凹透鏡（911），所述限位框（910）的外壁設置有減震彈簧（912），所述減震彈簧（912）遠離限位框（910）的一端固定有摩擦板（913）；所述下料機構（4）包括有與進水管（2）相連的渦輪扇葉（401），所述渦輪扇葉（401）遠離進水管（2）的一端接有第一轉動桿（402），所述第一轉動桿（402）的外壁固定有第一鏈輪盤（403），所述第一鏈輪盤（403）的外壁連接有鏈條（404），所述鏈條（404）的內壁位于第一鏈輪盤（403）的斜上方連接有第二鏈輪盤（405），所述第二鏈輪盤（405）的內壁固定有第二轉動桿（406），所述第二轉動桿（406）的外壁安裝有翻轉板（407），所述翻轉板（407）的頂端設置有光催化劑料箱（408）；所述鏈條（404）的數量為兩組，所述第一鏈輪盤（403）的外壁設置有鏈條（404）相匹配的卡齒，所述第二鏈輪盤（405）的數量為兩組，所述第二鏈輪盤（405）的外壁設置有鏈條（404）相匹配的卡齒，所述第二轉動桿（406）的數量為兩組，所述第二轉動桿（406）與限位箱（8）通過軸承轉動連接，所述第二轉動桿（406）與光催化劑料箱（408）通過軸承轉動連接，所述光催化劑料箱（408）的底端設置有貫穿至催化箱（1）內部的導料槽；所述透明環形管（901）內部空余部分空間裝滿水銀。
2.根據權利要求1所述的一種光催化氧化降解染料廢水的裝置，其特征在于：所述催化機構（9）是數量為四組，四組所述催化機構（9）與催化箱（1）的內壁固定連接，四組所述催化機構（9）在催化箱（1）的內壁底端呈七十度傾斜設置。
3.根據權利要求1所述的一種光催化氧化降解染料廢水的裝置，其特征在于：所述凸透鏡（6）的數量為十六組，十六組所述凸透鏡（6）在透明限位架（5）的內部四橫四縱的排列方式，四組所述催化機構（9）的頂端與四組橫向排列的凸透鏡（6）位于同一豎向水平線上。
4.根據權利要求1所述的一種光催化氧化降解染料廢水的裝置，其特征在于：所述透明環形管（901）的頂部等距均勻分布有凹透鏡（911），所述凹透鏡（911）與透明環形管（901）始終保持垂直狀態。
發明內容
本發明的目的在于：為了解決上述問題，提供一種光催化氧化降解染料廢水的裝置。
為實現上述目的，本發明提供如下技術方案：一種光催化氧化降解染料廢水的裝置，包括催化箱，所述催化箱的輸入端連接有進水管，所述進水管的頂端連接有過濾箱，所述進水管的內部安裝有下料機構，所述催化箱的頂端固定有透明限位架，所述透明限位架的內部設置有凸透鏡，所述催化箱的輸出端固定有出水管，所述催化箱遠離過濾箱的一側設置有限位箱，所述催化箱的內部安裝有催化機構；

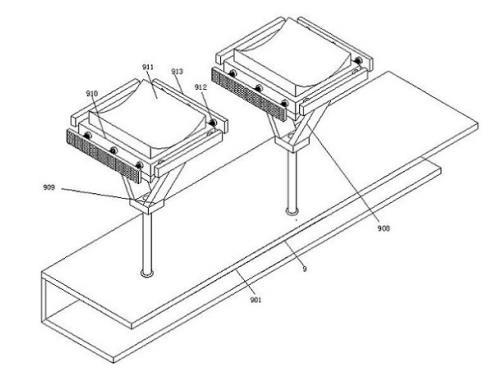

所述催化機構包括有與催化箱相連的透明環形管，所述透明環形管的頂端固定有金屬導熱塊，所述透明環形管的一側設置有單向閥，所述透明環形管的內部連接有第三轉動桿和第四轉動桿，所述第三轉動桿和第四轉動桿在透明環形管內依次等距交錯分布，所述第三轉動桿和第四轉動桿的外側分別等角度固定有第一擺動板和第一擺動板，所述第三轉動桿和第四轉動桿的頂部分別固定有第一固定架和第二固定架，所述第一固定架和第二固定架的頂端均連接有限位框，所述限位框的內部安裝有凹透鏡，所述限位框的外壁設置有減震彈簧，所述減震彈簧遠離限位框的一端固定有摩擦板。
優選地，所述下料機構包括有與進水管相連的渦輪扇葉，所述渦輪扇葉遠離進水管的一端接有第一轉動桿，所述第一轉動桿的外壁固定有第一鏈輪盤，所述第一鏈輪盤的外壁連接有鏈條，所述鏈條的內壁位于第一鏈輪盤的斜上方連接有第二鏈輪盤，所述第二鏈輪盤的內壁固定有第二轉動桿，所述第二轉動桿的外壁安裝有翻轉板，所述翻轉板的頂端設置有光催化劑料箱。
優選地，所述催化機構是數量為四組，四組所述催化機構與催化箱的內壁固定連接，四組所述催化機構在催化箱的內壁底端呈七十度傾斜設置。
優選地，所述凸透鏡的數量為十六組，十六組所述凸透鏡在透明限位架的內部四橫四縱的排列方式，四組所述催化機構的頂端與四組橫向排列的凸透鏡位于同一豎向水平線上。
優選地，所述鏈條的數量為兩組，所述第一鏈輪盤的外壁設置有鏈條相匹配的卡齒，所述第二鏈輪盤的數量為兩組，所述第二鏈輪盤的外壁設置有鏈條相匹配的卡齒，所述第二轉動桿的數量為兩組，所述第二轉動桿與限位箱通過軸承轉動連接，所述第二轉動桿與光催化劑料箱通過軸承轉動連接，所述光催化劑料箱的底端設置有貫穿至催化箱內部的導料槽。
優選地，所述透明環形管的頂部等距均勻分布有凹透鏡，所述凹透鏡與透明環形管始終保持垂直狀態。
與現有技術相比，本發明的有益效果是：
1、本發明通過設置催化箱、進水管、過濾箱、下料機構、透明限位架、凸透鏡、出水管、限位箱、催化機構，當印染污水通過過濾箱的過濾后，通過進水管排入催化箱內部，當進水管內部污水進入催化箱時，會帶動渦輪扇葉轉動，渦輪扇葉轉動帶動第一轉動桿轉動，從而帶動第一鏈輪盤轉動，第一鏈輪盤轉動帶動鏈條轉動，從而帶動第二鏈輪盤轉動，第二鏈輪盤轉動帶動第二轉動桿轉動，從而帶動翻轉板轉動，翻轉板轉動將光催化劑料箱內部的光催化劑移動至催化箱內部，便于對催化箱內部勻速投送光催化劑；
2、本發明通過設置催化箱、進水管、過濾箱、下料機構、透明限位架、凸透鏡、出水管、限位箱、催化機構，當?shù)谌D(zhuǎn)動桿和第四轉動桿轉動時，第三轉動桿和第四轉動桿帶動第一固定架和第二固定架轉動，從而帶動限位框轉動，限位框轉動帶動凹透鏡轉動，凹透鏡的轉動將由凸透鏡匯聚后的光反射出一部分后，再將陽光發散至四周，由于催化機構設置有四組，且凹透鏡均勻的分布在催化機構的外部，從而使得光線在催化箱內部形成漫反射，使得催化箱內部光催化劑催化效果大幅提升；
3、本發明通過設置催化箱、進水管、過濾箱、下料機構、透明限位架、凸透鏡、出水管、限位箱、催化機構，當?shù)谝还潭苌系南尬豢蜣D(zhuǎn)動時會帶動減震彈簧轉動，減震彈簧轉動帶動摩擦板轉動，而第二固定架上的限位框轉動也帶動減震彈簧轉動，從而帶動摩擦板轉動，第一固定架和第二固定架上的摩擦板轉動，會對催化箱內部光催化劑與印染污水進行攪拌，使得光催化劑與印染污水融合更加均勻，且第一固定架和第二固定架上的摩擦板在轉動時會與彼此產生摩擦碰撞，第一固定架和第二固定架上的摩擦板摩擦碰撞會對兩者之間的光催化劑進行打磨，將光催化劑內部未與印染污水反應的部分打磨出來，增加光催化劑的使用效率。
（發明人：張強強;盧磊;劉飛;于學文;武文明）
