公布日：2022.09.30
申請日：2022.06.27
分類號：B01D24/10(2006.01)I;B01D24/02(2006.01)I;B01D24/46(2006.01)I
摘要
本發明公開了一種無動力農村生活污水處理裝置，雨水管及過濾箱，所述過濾箱上設有用于將礫石推出的推料板，所述推料板與過濾箱之間設有第一彈簧；所述雨水管上設有用于為推料板蓄能的水車，所述水車連接有卷線盤，所述卷線盤與推料板之間設有第一拉繩，所述第一拉繩兩端分別與推料板及卷線盤相連；所述過濾箱上設有儲料箱，所述儲料箱上設有與推料板相配合的開門板，所述過濾箱上設有與開門板相配合的第一槽口，所述開門板與儲料箱之間設有第二彈簧，本發明提供了一種可自動更換過濾箱內礫石層的污水處理裝置，并對更換后的礫石進行清洗回收，大大提升了污水處理裝置的使用效率，降低了使用成本。
權利要求書

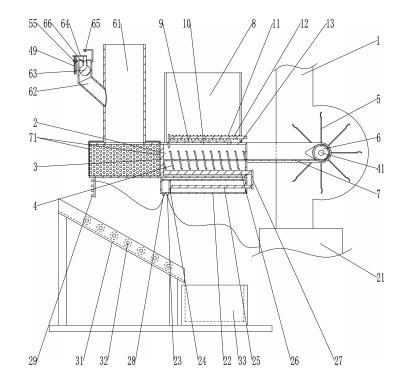

1.一種無動力農村生活污水處理裝置，包括雨水管（1）及過濾箱（2），其特征在于：所述過濾箱（2）上設有用于將礫石推出的推料板（3），所述推料板（3）與過濾箱（2）之間設有第一彈簧（4）；所述雨水管（1）上設有用于為推料板（3）蓄能的水車（5），所述水車（5）連接有卷線盤（6），所述卷線盤（6）與推料板（3）之間設有第一拉繩（7），所述第一拉繩（7）兩端分別與推料板（3）及卷線盤（6）相連；所述過濾箱（2）上設有儲料箱（8），所述儲料箱（8）上設有與推料板（3）相配合的開門板（9），所述過濾箱（2）上設有與開門板（9）相配合的第一槽口（10），所述開門板（9）與儲料箱（8）之間設有第二彈簧（11）；所述開門板（9）上設有導向桿（12），所述第二彈簧（11）套設于導向桿（12）上且兩端分別頂靠儲料箱（8）及開門板（9），所述儲料箱（8）上設有與開門板（9）相配合的第二槽口（13）；所述雨水管（1）連接有儲水箱（21），所述過濾箱（2）上設有與儲水箱（21）相連的缸體（22），所述缸體（22）上設有與儲水箱（21）相連的第一接口（23），所述缸體（22）內設有與推料板（3）相配合的活塞（24）；所述活塞（24）上設有活塞桿（25），所述推料板（3）上設有頂桿（26），所述頂桿（26）與活塞桿（25）間通過連接板（27）相連，所述缸體（22）上設有第二接口（28），所述過濾箱（2）上設有與第二接口（28）相連的若干噴頭（29）；所述水車（5）連接有輸入軸（41），所述卷線盤（6）轉動設于輸入軸（41）上，所述過濾箱（2）上設有與輸入軸（41）相配合的第一安裝板（42）及第二安裝板（43），所述卷線盤（6）上設有棘輪（44），所述第一安裝板（42）上設有與棘輪（44）相配合的鎖定齒（45）；所述鎖定齒（45）上設有滑動桿（46），所述滑動桿（46）上套設有第三彈簧（47），所述第一安裝板（42）上設有與滑動桿（46）相配合的第三安裝板（48），所述第三彈簧（47）設于鎖定齒（45）與第三安裝板（48）之間，所述滑動桿（46）一端連接有第二拉繩（49）；所述卷線盤（6）上設有第一齒部（51），所述輸入軸（41）上設有與第一齒部（51）相配合的離合器（52），所述離合器（52）與第二安裝板（43）之間設有第四彈簧（53），所述離合器（52）一側設有與第一齒部（51）相配合的第二齒部（54），另一側設有第三拉繩（55）；所述過濾箱（2）上設有污水管（61），所述污水管（61）一側設有檢測管（62），所述檢測管（62）內設有浮球（63），所述浮球（63）穿設檢測管（62）上端設有浮球板（64），所述檢測管（62）上設有與浮球板（64）相配合的第一按鈕（65），所述浮球板（64）與第二拉繩（49）及第三拉繩（55）相連，所述浮球（63）與檢測管（62）之間設有第五彈簧（66）；所述過濾箱（2）上設有升降門板（71），所述污水管（61）上設有與升降門板（71）相連的電動推桿（72），所述電動推桿（72）與第一按鈕（65）電連接。
2.根據權利要求1所述的一種無動力農村生活污水處理裝置，其特征在于：所述過濾箱（2）下方設有與之相配合的落料斗（31），所述落料斗（31）上設有若干滾筒（32），所述落料斗（31）連接有回收箱（33）。
發明內容
本發明針對現有技術中的不足，提供了一種無動力農村生活污水處理裝置。
為解決上述技術問題，本發明通過下述技術方案得以解決：一種無動力農村生活污水處理裝置，包括雨水管及過濾箱。
上述方案中，優選的，所述過濾箱上設有用于將礫石推出的推料板，所述推料板與過濾箱之間設有第一彈簧；
所述雨水管上設有用于為推料板蓄能的水車，所述水車連接有卷線盤，所述卷線盤與推料板之間設有第一拉繩，所述第一拉繩兩端分別與推料板及卷線盤相連；
所述過濾箱上設有儲料箱，所述儲料箱上設有與推料板相配合的開門板，所述過濾箱上設有與開門板相配合的第一槽口，所述開門板與儲料箱之間設有第二彈簧。
上述方案中，優選的，所述開門板上設有導向桿，所述第二彈簧套設于導向桿上且兩端分別頂靠儲料箱及開門板，所述儲料箱上設有與開門板相配合的第二槽口。
上述方案中，優選的，所述雨水管連接有儲水箱，所述過濾箱上設有與儲水箱相連的缸體，所述缸體上設有與儲水箱相連的第一接口，所述缸體內設有與推料板相配合的活塞。
上述方案中，優選的，所述活塞上設有活塞桿，所述推料板上設有頂桿，所述頂桿與活塞桿間通過連接板相連，所述缸體上設有第二接口，所述過濾箱上設有與第二接口相連的若干噴頭。
上述方案中，優選的，所述過濾箱下方設有與之相配合的落料斗，所述落料斗上設有若干滾筒，所述落料斗連接有回收箱。
上述方案中，優選的，所述水車連接有輸入軸，所述卷線盤轉動設于輸入軸上，所述過濾箱上設有與輸入軸相配合的第一安裝板及第二安裝板，所述卷線盤上設有棘輪，所述第一安裝板上設有與棘輪相配合的鎖定齒。
上述方案中，優選的，所述鎖定齒上設有滑動桿，所述滑動桿上套設有第三彈簧，所述第一安裝板上設有與滑動桿相配合的第三安裝板，所述第三彈簧設于鎖定齒與第三安裝板之間，所述滑動桿一端連接有第二拉繩。
上述方案中，優選的，所述卷線盤上設有第一齒部，所述輸入軸上設有與第一齒部相配合的離合器，所述離合器與第二安裝板之間設有第四彈簧，所述離合器一側設有與第一齒部相配合的第二齒部，另一側設有第三拉繩。
上述方案中，優選的，所述過濾箱上設有污水管，所述污水管一側設有檢測管，所述檢測管內設有浮球，所述浮球穿設檢測管上端設有浮球板，所述檢測管上設有與浮球板相配合的第一按鈕，所述浮球板與第二拉繩及第三拉繩相連，所述浮球與檢測管之間設有第五彈簧。
上述方案中，優選的，所述過濾箱上設有升降門板，所述污水管上設有與升降門板相連的電動推桿，所述電動推桿與第一按鈕電連接。
本發明的有益效果是：本發明提供了一種可自動更換過濾箱內礫石層的污水處理裝置，并對更換后的礫石進行清洗回收，大大提升了污水處理裝置的使用效率，降低了使用成本。
（發明人：劉亮;許寧寧;程莎莎）
