公布日：2022.09.09
申請日：2022.07.08
分類號：C02F1/78(2006.01)I;C02F1/72(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種復合氧催化氧化深度處理污水的系統及方法，系統包括：二次混合子系統分別設第一、氣水混合物入口，污水入口與污水進水管連接，二次混合子系統的出水口經加壓組件、強化均勻布水子系統與接觸反應子系統連接，接觸反應子系統設有處理水出口；高效溶氣子系統的污水進水口與污水進水管連接；臭氧發生子系統的出氣口與高效溶氣子系統的臭氧進氣口連接，高效溶氣子系統的混合液出水管與復合臭氧催化子系統的混合液入口連接，復合臭氧催化子系統的混合液出水口與二次混合子系統氣水混合物入口連接。該系統能將臭氧產生的•OH自由基高效、均勻分散在污水中，增加•OH自由基與有機物的接觸幾率，提高臭氧化降解有機物效率，減少臭氧投加量。
權利要求書
1.一種復合臭氧催化氧化深度處理污水的系統，其特征在于，包括：臭氧發生子系統、高效溶氣子系統、復合臭氧催化子系統、二次混合子系統、加壓組件、強化均勻布水子系統和接觸反應子系統；其中，所述二次混合子系統分別設有污水入口和氣水混合物入口，所述污水入口與污水進水管連接，該二次混合子系統的出水口依次經所述加壓組件、強化均勻布水子系統與所述接觸反應子系統連接，所述接觸反應子系統設有處理水出口；所述高效溶氣子系統的污水進水口與所述污水進水管連接；所述臭氧發生子系統的出氣口與所述高效溶氣子系統的臭氧進氣口連接，所述高效溶氣子系統的混合液出水管與所述復合臭氧催化子系統的混合液入口連接，所述復合臭氧催化子系統的混合液出水口與所述二次混合子系統的氣水混合物入口連接。
2.根據權利要求1所述的復合氧催化氧化深度處理污水的系統，其特征在于，所述高效溶氣子系統包括：增壓設備、射流器、管道混合器和混合液出水管；其中，所述增壓設備的前端設有污水進水口，該污水進水口與所述污水進水管連接；所述增壓設備的出水口與所述射流器的進水口連接；所述射流器上端設有臭氧進氣口，該臭氧進氣口與所述臭氧發生子系統的出氣口連接；所述射流器的出水口與所述管道混合器的進水口連接，所述管道混合器的出水口與復合臭氧催化子系統的混合液入口連接。
3.根據權利要求1或2所述的復合氧催化氧化深度處理污水的系統，其特征在于，所述復合臭氧催化子系統包括：復合臭氧催化氧化反應器和污泥基負載金屬催化劑；其中，所述復合臭氧催化氧化反應器為圓筒形結構，其內填充污泥基負載金屬催化劑；所述復合臭氧催化氧化反應器的底部設有混合液入口，側壁設有混合液出水管。
4.根據權利要求3所述的復合氧催化氧化深度處理污水的系統，其特征在于，所述復合臭氧催化氧化反應器的側壁還設有過氧化氫加入口；該復合臭氧催化子系統還包括：液體過氧化氫投加裝置，與所述復合臭氧催化氧化反應器的過氧化氫加入口連接。
5.根據權利要求3或4所述的復合氧催化氧化深度處理污水的系統，其特征在于，所述污泥基負載金屬催化劑是以污泥基為載體摻雜活性金屬的催化劑。
6.根據權利要求4所述的復合氧催化氧化深度處理污水的系統，其特征在于，所述活性金屬選自貴金屬、過渡金屬、稀土金屬中的一種或幾種。
7.根據權利要求1或2所述的復合氧催化氧化深度處理污水的系統，其特征在于，所述接觸反應子系統包括：增壓裝置、接觸反應池和濾料；其中，所述增壓裝置設置在所述接觸反應池的底部進水管上；所述接觸反應池內填充布滿所述濾料，所述濾料采用顆粒狀濾料或片狀濾料；所述接觸反應池的上部設置所述出水口。
8.根據權利要求1或2所述的復合氧催化氧化深度處理污水的系統，其特征在于，還包括：尾氣破壞子系統，與所接觸反應子系統的尾氣外排口連接。
9.一種復合氧催化氧化深度處理污水的方法，其特征在于，采用權利要求1至8任一項所述的系統，包括以下步驟：步驟1，啟動臭氧發生子系統產生臭氧；步驟2，將所述臭氧發生子系統產生的臭氧與引入的一部分污水在所述高效溶氣子系統內進行混合得到臭氧與污水一次混合液；步驟3，將所述高效溶氣子系統內產生的臭氧與污水混合液輸入至所述復合臭氧催化子系統進行混合與反應，形成產生大量•OH自由基的臭氧污水混合液；步驟4，將所述復合臭氧催化子系統中產生的臭氧污水混合液輸送到所述二次混合子系統，與進入該二次混合子系統內的污水進行充分?jǐn)嚢枧c混合形成臭氧與污水二次混合液；步驟5，將所述二次混合子系統內形成的臭氧與污水二次混合液通過加壓組件加壓后輸出至所述強化均勻布水子系統；步驟6，所述強化均勻布水子系統將所述臭氧與污水二次混合液以均勻布水方式進入所述接觸反應子系統，對污水中的污染物質在•OH自由基作用下進行催化氧化反應，徹底分解為CO2和水外排。
10.根據權利要求9所述的復合氧催化氧化深度處理污水的方法，其特征在于，所述步驟5還包括：將所述二次混合子系統內形成的臭氧與污水二次混合液通過加壓組件輸出至所述強化均勻布水子系統；所述步驟6還包括：通過尾氣破壞子系統對所述接觸反應子系統的外圈進行處理后外排。
發明內容
本發明的目的是提供了一種復合臭氧催化氧化深度處理污水的系統及方法，能以較少臭氧投加量保證催化效率，且運行要求低，進而解決現有技術中存在的上述技術問題。
本發明的目的是通過以下技術方案實現的：

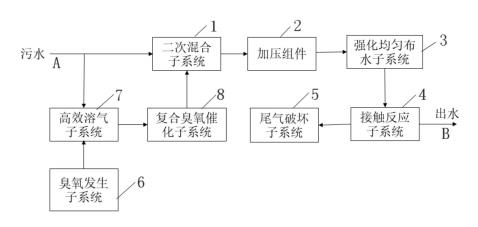

本發明實施方式提供一種復合臭氧催化氧化深度處理污水的系統，包括：
臭氧發生子系統、高效溶氣子系統、復合臭氧催化子系統、二次混合子系統、加壓組件、強化均勻布水子系統和接觸反應子系統；其中，
所述二次混合子系統分別設有污水入口和氣水混合物入口，所述污水入口與污水進水管連接，該二次混合子系統的出水口依次經所述加壓組件、強化均勻布水子系統與所述接觸反應子系統連接，所述接觸反應子系統設有處理水出口；
所述高效溶氣子系統的污水進水口與所述污水進水管連接；
所述臭氧發生子系統的出氣口與所述高效溶氣子系統的臭氧進氣口連接，所述高效溶氣子系統的混合液出水管與所述復合臭氧催化子系統的混合液入口連接，所述復合臭氧催化子系統的混合液出水口與所述二次混合子系統的氣水混合物入口連接。
本發明實施方式還提供一種復合臭氧催化氧化深度處理污水的方法，采用本發明所述的系統，包括以下步驟：
步驟1，啟動臭氧發生子系統產生臭氧；
步驟2，將所述臭氧發生子系統產生的臭氧與引入的一部分污水在所述高效溶氣子系統內進行混合得到臭氧與污水一次混合液；
步驟3，將所述高效溶氣子系統內產生的臭氧與污水混合液輸入至所述復合臭氧催化子系統進行混合與反應，形成產生大量•OH自由基的臭氧污水混合液；
步驟4，將所述復合臭氧催化子系統中產生的臭氧污水混合液輸送到所述二次混合子系統，與進入該二次混合子系統內的污水進行充分?jǐn)嚢枧c混合形成臭氧與污水二次混合液；
步驟5，將所述二次混合子系統內形成的臭氧與污水二次混合液通過加壓組件加壓后輸出至所述強化均勻布水子系統；
步驟6，所述強化均勻布水子系統將所述臭氧與污水二次混合液以均勻布水方式進入所述接觸反應子系統，對污水中的污染物質在•OH自由基作用下進行催化氧化反應，徹底分解為CO2和水外排。
與現有技術相比，本發明所提供的復合氧催化氧化深度處理污水的系統及方法，其有益效果包括：
通過采用復合臭氧催化子系統，配合高效溶氣子系統、二次混合子系統、強化均勻布水子系統以及接觸反應子系統，能夠?qū)⒊粞醍a(chǎn)生的•OH自由基高效、均勻地分散在污水中，增加•OH自由基與有機物的接觸幾率，提高臭氧化降解有機物的效率，減少工程中臭氧的投加量。
（發明人：史福有;李冬;李旭東;岳聰;程俊陽;何軍輝）
