公布日：2022.11.08
申請日：2022.07.21
分類號：C02F3/02(2006.01)I;C02F3/28(2006.01)I;C02F3/30(2006.01)I;C02F3/32(2006.01)I
摘要
本申請公開了一種含少量養殖廢水的農村生活污水處理及資源化系統。該農村生活污水處理及資源化系，按照污水流動處理方向包括依次連通的調節池、水解酸化池、ABR池、溢流坡道、蚯蚓生態濾池、人工濕地。本發明將農村常見的廢棄木頭、磚塊、煤渣、鋸末、糧食殼、吸水石等作為生態濾池和人工濕地的填料，降低工程成本，且具備良好的去污能力。本申請?jiān)O(shè)置階梯狀的溢流坡道，并在生態濾池設置布水槽和穿孔管，生態濾池采用間歇進水，生態濾池面層培育蚯蚓，通過多種無動力增氧手段，大大提高污染物去除效果。本申請對于含少量養殖廢水的農村生活污水，運維費用低，處理效果好，出水農田回用，節約水資源。
權利要求書

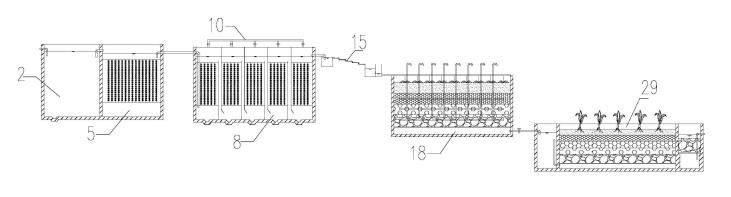

1.一種含少量養殖廢水的農村生活污水處理及資源化系統，其特征在于，按照污水流動處理方向包括依次連通的調節池、水解酸化池、ABR池、溢流坡道、蚯蚓生態濾池、人工濕地。
2.根據權利要求1所述農村生活污水處理及資源化系統，其特征在于，所述溢流坡道呈階梯狀。
3.根據權利要求1所述農村生活污水處理及資源化系統，其特征在于，所述蚯蚓生態濾池的池體上方被配置有布水槽。
4.根據權利要求1所述農村生活污水處理及資源化系統，其特征在于，所述所述蚯蚓生態濾池的濾料為卵石、廢磚塊、廢木頭、礫石、石英砂中的至少2種。
5.根據權利要求1所述農村生活污水處理及資源化系統，其特征在于，所述人工濕地的填料為卵石、廢磚塊、廢木頭、吸水石、礫石、種植土等的至少2種。
6.根據權利要求1所述農村生活污水處理及資源化系統，其特征在于，所述蚯蚓生態濾池的池體內部被配置有穿孔管。
7.根據權利要求1所述農村生活污水處理及資源化系統，其特征在于，所述調節池的池體底部被配置有沉泥孔，所述池體的底面朝所述沉泥孔方向成3‰坡度。
8.根據權利要求1所述農村生活污水處理及資源化系統，其特征在于，所述ABR池的池體頂部連通有沼氣收集裝置。
發明內容
有鑒于此，本申請?zhí)峁┮环N含少量養殖廢水的農村生活污水處理及資源化系統，投資及運維費用低、管理簡單、處理效果好。
本申請?zhí)峁┮环N含少量養殖廢水的農村生活污水處理及資源化系統，按照污水流動處理方向包括依次連通的調節池、水解酸化池、ABR池、溢流坡道、蚯蚓生態濾池、潛流人工濕地。
可選地，所述溢流坡道呈階梯狀。
可選地，所述蚯蚓生態濾池的池體上方被配置有布水槽。
可選地，所述所述蚯蚓生態濾池的濾料為卵石、廢磚塊、廢木頭、礫石、石英砂中的至少2種。
可選地，所述潛流人工濕地的填料為卵石、廢磚塊、廢木頭、吸水石、礫石、種植土等的至少2種。
可選地，所述蚯蚓生態濾池的池體內部被配置有穿孔管。
可選地，所述調節池的池體底部被配置有沉泥孔，所述池體的底面朝所述沉泥孔方向成3‰坡度。
可選地，所述ABR池的池體頂部連通有沼氣收集裝置。
與相關技術相比，本申請具有以下有益效果：
(1)完全利用地形坡度，無需外動力，日常維護僅為每年2-4次的清掏和植物收割，基本無運行成本。
(2)廢物利用，資源回收。本發明將農村常見的廢棄木頭、磚塊、煤渣、鋸末、糧食殼、吸水石等作為生態濾池和人工濕地的填料，降低工程成本，且具備良好的去污能力；同時，將ABR反應池內產生的沼氣進行回收，利用于炊事，節約能源，創造收益。
(3)無動力增氧，大大提高污染物去除效果。本發明采用了多種無動力增氧措施：①溢流坡道采用階梯型布水，布水階梯上均勻設置凸起，在有限的流程內盡可能增大污水與氧氣的接觸面；②生態濾池的采用無壓均勻布水，污水通過布水槽滴漏的形式布水時，以小液滴的狀態在空氣中充分與氧氣接觸；③池體內部均勻布設穿孔管，提升濾池內部氧含量；④生態濾池采用間歇進水、全落干形式，污水在滲落過程中，與空氣和生物膜不斷地進行三相接觸，提高氨氮轉化效率和有機物削減負荷；⑤生態濾池面層培育蚯蚓，蚯蚓在土壤層上下攀爬覓食，疏通了濾床，提高了濾床氧含量。
(4)對于含少量養殖廢水的農村生活污水，處理效果好，出水農田回用，節約水資源。
（發明人：陳啟會;呂清;張安鵬;楊發文;田靚;李書元）
