公布日：2022.11.18

申請日：2022.10.19

分類號：C02F1/28(2006.01)I

摘要

本發明公開了一種廢水有機物回收裝置及回收工藝，通過在廢水輸送管上設置有放置體，在放置體中設置有活動載體，且活動載體通過控制伸縮桿進行上下移動，廢水輸送管中廢水經過第一裝載管和第二裝載管中，第一裝載管與第二裝載管中的吸附裝置對廢水中的有機物進行吸附處理，之后再通過安裝載件和定位組件以及吸附配件與定位組件之間的配合使用，提高其廢水吸附回收處理工作靈活性，對安裝載件和吸附配件能夠進行快速更換，便于后期的拆卸清理以及進行局部更換，降低開支，提高經濟效益；且在保證有機物吸附收集工作效率的同時，能夠避免造成其堵塞，保證整體的廢水回收工作效益。

權利要求書

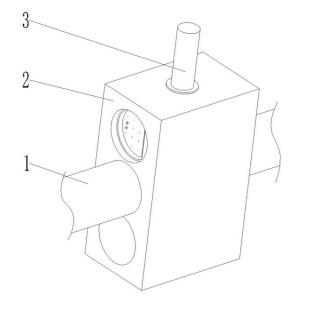

1.一種廢水有機物回收裝置，包括廢水輸送管（1）、放置體（2），所述廢水輸送管（1）上固定連接設置有放置體（2）；其特征在于：放置體（2）的頂部固定設置有控制伸縮桿（3），所述控制伸縮桿（3）的一端延伸至活動腔（5）中，且控制伸縮桿（3）的端部固定設置有活動載體（4），所述活動載體（4）活動設置在活動腔（5）中，且活動載體（4）中設置有兩組柱形收納槽（7），柱形收納槽（7）的一端內側壁固定設置有限位擋環（8），限位擋環（8）上內側固定設置有第一環形磁鐵（9），所述放置體（2）的一側對稱設置有圓形通槽（6），圓形通槽（6）與活動腔（5）相連通設置，所述柱形收納槽（7）中設置有安裝載件（10）；所述安裝載件（10）包含有第一裝載管（1001）、第二裝載管（1002）、外螺紋對接環（1003）、內螺紋對接槽（1004）、第二環形磁鐵（1005）、第一微晶吸附板（1006），所述安裝載件（10）通過定位組件（11）進行定位安裝；所述定位組件（11）包含有定位卡槽（1101）、活動定位卡板（1102）、復位彈簧（1103）、預定位弧形塊（1104）、推壓斜槽（1105）、螺紋孔（1106）、鎖緊螺絲（1107）；吸附配件（12），所述吸附配件（12）包含有第二微晶吸附板（1201）、矩形通槽（1202）、轉軸（1203）、引流吸附斜板（1204）。

2.根據權利要求1所述的一種廢水有機物回收裝置，其特征在于：所述柱形收納槽（7）與圓形通槽（6）設置位置相對應，且兩者直徑設置相等。

3.根據權利要求1所述的一種廢水有機物回收裝置，其特征在于：所述第一裝載管（1001）一端內側壁設置有內螺紋對接槽（1004），所述第二裝載管（1002）一端內側壁固定設置有外螺紋對接環（1003），所述外螺紋對接環（1003）與內螺紋對接槽（1004）相適配螺紋連接，所述第二環形磁鐵（1005）固定設置在第二裝載管（1002）另一端的端面，所述第一微晶吸附板（1006）在第一裝載管（1001）和第二裝載管（1002）中等距交錯設置。

4.根據權利要求3所述的一種廢水有機物回收裝置，其特征在于：所述第一微晶吸附板（1006）設置為圓形板，且其一側切除，使得第一微晶吸附板（1006）安裝在第一裝載管（1001）和第二裝載管（1002）中具有缺口，避免在對廢水有機物進行吸附回收時造成堵塞，且第一微晶吸附板（1006）的直徑與第一裝載管（1001）和第二裝載管（1002）的內徑相等。

5.根據權利要求2所述的一種廢水有機物回收裝置，其特征在于：所述第二環形磁鐵（1005）與第一環形磁鐵（9）設置位置相對應、設置組數相同，兩者相互吸引。

6.根據權利要求1所述的一種廢水有機物回收裝置，其特征在于：所述定位卡槽（1101）等距交錯設置在第一裝載管（1001）和第二裝載管（1002）內側壁，所述活動定位卡板（1102）活動設置在活動槽中，活動槽設置在第一微晶吸附板（1006）的一側，且活動定位卡板（1102）的一端固定設置有復位彈簧（1103），復位彈簧（1103）另一端固定設置在活動槽中，活動定位卡板（1102）另一端的端面設置為弧形面，且弧形面上固定設置有預定位弧形塊（1104），所述推壓斜槽（1105）設置在活動定位卡板（1102）的一側，所述螺紋孔（1106）對稱設置在第一微晶吸附板（1006）的一側，且螺紋孔（1106）與活動槽相連通，螺紋孔（1106）與鎖緊螺絲（1107）相適配螺紋連接。

7.根據權利要求6所述的一種廢水有機物回收裝置，其特征在于：所述預定位弧形塊（1104）上對稱設置輔助斜面，且活動定位卡板（1102）與定位卡槽（1101）設置位置相對應、設置組數相同。

8.根據權利要求1所述的一種廢水有機物回收裝置，其特征在于：對于第一裝載管（1001）和第二裝載管（1002）內側的吸附裝置還可以設置為吸附配件（12），所述第二微晶吸附板（1201）也是通過定位組件（11）等距固定設置在第一裝載管（1001）和第二裝載管（1002）中，且第二微晶吸附板（1201）中部位置設置有矩形通槽（1202），所述矩形通槽（1202）中等距活動插接設置有轉軸（1203），所述轉軸（1203）的兩側對稱固定設置有引流吸附斜板（1204）。

9.根據權利要求8所述的一種廢水有機物回收裝置，其特征在于：所述引流吸附斜板（1204）在轉軸（1203）的作用下進行轉動，且引流吸附斜板（1204）的一側設置有斜面，即對稱設置的引流吸附斜板（1204）在水流的沖擊下可以進行旋轉，在保證對廢水中有機物吸附的情況下，避免造成水流的堵塞。

10.一種如權利要求1-7任意一項所述廢水有機物回收裝置使用的回收工藝，其特征在于，該回收工藝，包括以下步驟：S1：本發明對于廢水中的有機物吸附處理工作，通過在廢水輸送管（1）上設置有放置體（2），在放置體（2）中設置有活動載體（4），且活動載體（4）通過控制伸縮桿（3）進行上下移動，之后通過控制伸縮桿（3）的控制，將活動載體（4）上其中一個圓形通槽（6）移動到廢水輸送管（1）的管口位置，即兩者進行緊密對接，廢水輸送管（1）中廢水經過第一裝載管（1001）和第二裝載管（1002）中，第一裝載管（1001）與第二裝載管（1002）兩者通過螺紋連接形成一個裝載管，裝載管中的吸附裝置對廢水中的有機物進行吸附處理；S2：通過設置的安裝載件（10）和定位組件（11）以及吸附配件（12）與定位組件（11）之間的配合使用，對于廢水中有機物能夠進行很好的吸附收集工作，且對安裝載件（10）和吸附配件（12）能夠進行快速更換，便于后期的拆卸清理以及進行局部更換，使用靈活性高，降低開支，提高經濟效益；即對于第一微晶吸附板（1006）的安裝固定工作，首先直接將第一微晶吸附板（1006）壓入第一裝載管（1001）中，即設置在活動定位卡板（1102）一端的預定位弧形塊（1104）在其兩側斜面的作用下被壓入活動槽中，且使得與活動定位卡板（1102）相連接的復位彈簧（1103）處于壓縮狀態，當活動定位卡板（1102）到達定位卡槽（1101）位置時，活動定位卡板（1102）在復位彈簧（1103）的回彈作用下回到初始位置，即活動定位卡板（1102）進入到定位卡槽（1101）中，對第一微晶吸附板（1006）進行預定位，緊接著旋緊鎖緊螺絲（1107），鎖緊螺絲（1107）通過螺紋孔（1106）進入到活動定位卡板（1102）上的推壓斜槽（1105）中，且對推壓斜槽（1105）中的斜坡進行擠壓，進而推動活動定位卡板（1102）卡入到定位卡槽（1101），實現第一微晶吸附板（1006）的定位安裝，操作簡單；且對于第一微晶吸附板（1006）拆卸，直接旋松鎖緊螺絲（1107），使得鎖緊螺絲（1107）對推壓斜槽（1105）的擠壓解除，與此同時，活動定位卡板（1102）在復位彈簧（1103）的復位作用下回到初始位置，即從定位卡槽（1101）中分離出來，之后直接將第一微晶吸附板（1006）取出即可。

發明內容

本發明的目的在于提供一種廢水有機物回收裝置及回收工藝，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種廢水有機物回收裝置，包括廢水輸送管、放置體，所述廢水輸送管上固定連接設置有放置體；放置體的頂部固定設置有控制伸縮桿，所述控制伸縮桿的一端延伸至活動腔中，且控制伸縮桿的端部固定設置有活動載體，所述活動載體活動設置在活動腔中，且活動載體中設置有兩組柱形收納槽，柱形收納槽的一端內側壁固定設置有限位擋環，限位擋環上內側固定設置有第一環形磁鐵，所述放置體的一側對稱設置有圓形通槽，圓形通槽與活動腔相連通設置，所述柱形收納槽中設置有安裝載件；所述安裝載件包含有第一裝載管、第二裝載管、外螺紋對接環、內螺紋對接槽、第二環形磁鐵、第一微晶吸附板，所述安裝載件通過定位組件進行定位安裝；所述定位組件包含有定位卡槽、活動定位卡板、復位彈簧、弧形塊、推壓斜槽、螺紋孔、鎖緊螺絲；吸附配件，所述吸附配件包含有第二微晶吸附板、矩形通槽、轉軸、引流吸附斜板。

優選的，所述柱形收納槽與圓形通槽設置位置相對應，且兩者直徑設置相等。

優選的，所述第一裝載管一端內側壁設置有內螺紋對接槽，所述第二裝載管一端內側壁固定設置有外螺紋對接環，所述外螺紋對接環與內螺紋對接槽相適配螺紋連接，所述第二環形磁鐵固定設置在第二裝載管另一端的端面，所述第一微晶吸附板在第一裝載管和第二裝載管中等距交錯設置。

優選的，所述第一微晶吸附板設置為圓形板，且其一側切除，使得第一微晶吸附板安裝在第一裝載管和第二裝載管中具有缺口，避免在對廢水有機物進行吸附回收時造成堵塞，且第一微晶吸附板的直徑與第一裝載管和第二裝載管的內徑相等。

優選的，所述第二環形磁鐵與第一環形磁鐵設置位置相對應、設置組數相同，兩者相互吸引。

優選的，所述定位卡槽等距交錯設置在第一裝載管和第二裝載管內側壁，所述活動定位卡板活動設置在活動槽中，活動槽設置在第一微晶吸附板的一側，且活動定位卡板的一端固定設置有復位彈簧，復位彈簧另一端固定設置在活動槽中，活動定位卡板另一端的端面設置為弧形面，且弧形面上固定設置有預定位弧形塊，所述推壓斜槽設置在活動定位卡板的一側，所述螺紋孔對稱設置在第一微晶吸附板的一側，且螺紋孔與活動槽相連通，螺紋孔與鎖緊螺絲相適配螺紋連接。

優選的，所述預定位弧形塊上對稱設置輔助斜面，且活動定位卡板與定位卡槽設置位置相對應、設置組數相同。

優選的，對于第一裝載管和第二裝載管內側的吸附裝置還可以設置為吸附配件，所述第二微晶吸附板也是通過定位組件等距固定設置在第一裝載管和第二裝載管中，且第二微晶吸附板中部位置設置有矩形通槽，所述矩形通槽中等距活動插接設置有轉軸，所述轉軸的兩側對稱固定設置有引流吸附斜板。

優選的，所述引流吸附斜板在轉軸的作用下進行轉動，且引流吸附斜板的一側設置有斜面，即對稱設置的引流吸附斜板在水流的沖擊下可以進行旋轉，在保證對廢水中有機物吸附的情況下，避免造成水流的堵塞。

一種廢水有機物回收裝置的回收工藝，該回收工藝，包括以下步驟：S1：本發明對于廢水中的有機物吸附處理工作，通過在廢水輸送管上設置有放置體，在放置體中設置有活動載體，且活動載體通過控制伸縮桿進行上下移動，之后通過控制伸縮桿的控制，將活動載體上其中一個圓形通槽移動到廢水輸送管的管口位置，即兩者進行緊密對接，廢水輸送管中廢水經過第一裝載管和第二裝載管中，第一裝載管與第二裝載管兩者通過螺紋連接形成一個裝載管，裝載管中的吸附裝置對廢水中的有機物進行吸附處理；S2：通過設置的安裝載件和定位組件以及吸附配件與定位組件之間的配合使用，對于廢水中有機物能夠進行很好的吸附收集工作，且對安裝載件和吸附配件能夠進行快速更換，便于后期的拆卸清理以及進行局部更換，使用靈活性高，降低開支，提高經濟效益；即對于第一微晶吸附板的安裝固定工作，首先直接將第一微晶吸附板壓入第一裝載管中，即設置在活動定位卡板一端的預定位弧形塊在其兩側斜面的作用下被壓入活動槽中，且使得與活動定位卡板相連接的復位彈簧處于壓縮狀態，當活動定位卡板到達定位卡槽位置時，活動定位卡板在復位彈簧的回彈作用下回到初始位置，即活動定位卡板進入到定位卡槽中，對第一微晶吸附板進行預定位，緊接著旋緊鎖緊螺絲，鎖緊螺絲通過螺紋孔進入到活動定位卡板上的推壓斜槽中，且對推壓斜槽中的斜坡進行擠壓，進而推動活動定位卡板卡入到定位卡槽，實現第一微晶吸附板的定位安裝，操作簡單；且對于第一微晶吸附板拆卸，直接旋松鎖緊螺絲，使得鎖緊螺絲對推壓斜槽的擠壓解除，與此同時，活動定位卡板在復位彈簧的復位作用下回到初始位置，即從定位卡槽中分離出來，之后直接將第一微晶吸附板取出即可。

與現有技術相比，本發明的有益效果是：本發明對于廢水中的有機物吸附處理工作，通過在廢水輸送管上設置有放置體，在放置體中設置有活動載體，且活動載體通過控制伸縮桿進行上下移動，之后通過控制伸縮桿的控制，將活動載體上其中一個圓形通槽移動到廢水輸送管的管口位置，即兩者進行緊密對接，廢水輸送管中廢水經過第一裝載管和第二裝載管中，第一裝載管與第二裝載管兩者通過螺紋連接形成一個裝載管，裝載管中的吸附裝置對廢水中的有機物進行吸附處理，之后再通過安裝載件和定位組件以及吸附配件與定位組件之間的配合使用，提高其廢水吸附回收處理工作靈活性，對安裝載件和吸附配件能夠進行快速更換，便于后期的拆卸清理以及進行局部更換，使用靈活性高，降低開支，提高經濟效益；且在保證有機物吸附收集工作效率的同時，能夠避免造成其堵塞，保證整體的廢水回收工作效益。

（發明人：段承越;董群偉;劉申祥）
