公布日：2022.10.11
申請日：2021.04.01
分類號：C02F1/72(2006.01)I;C02F1/78(2006.01)I;C02F101/30(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及一種三相催化氧化處理污水的裝置，包括塔體，所述塔體內部由下到上依次設有氣水混合區、一級氧化反應區和二級氧化反應區，氣水混合區上端設有進水口、下端設有進氣口，氣水混合區內部底側設有曝氣嘴與進氣口連通，氣水混合區與一級氧化反應區之間通過一級隔斷篩板隔開，一級氧化反應區與二級氧化反應區之間通過二級隔斷篩板隔開，塔體上端設有溢流區，且二級氧化反應區上端插入溢流區中并且端口設有溢流堰，溢流區一側下端設有出水口、另一側下端設有循環接口與循環管路的輸入端相連，所述循環管路的輸出端與一級氧化反應區上端連通，溢流區上端設有出氣口。本發明提高了臭氧利用率和反應效率，且使用靈活，占地面積小。
權利要求書

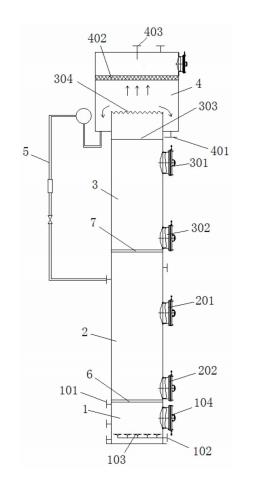

1.一種三相催化氧化處理污水的裝置，其特征在于：包括塔體，所述塔體內部由下到上依次設有氣水混合區(1)、一級氧化反應區(2)和二級氧化反應區(3)，其中所述氣水混合區(1)上端設有進水口(101)、下端設有進氣口(102)，所述氣水混合區(1)內部底側設有曝氣嘴(103)與所述進氣口(102)連通，所述氣水混合區(1)與一級氧化反應區(2)之間通過一級隔斷篩板(6)隔開，所述一級氧化反應區(2)與二級氧化反應區(3)之間通過二級隔斷篩板(7)隔開，所述塔體上端設有溢流區(4)，且所述二級氧化反應區(3)上端插入所述溢流區(4)中并且端口設有溢流堰(304)，所述溢流區(4)一側下端設有出水口(401)、另一側下端設有循環接口與一個循環管路(5)的輸入端相連，所述循環管路(5)的輸出端與所述一級氧化反應區(2)上端連通，所述溢流區(4)上端設有出氣口(403)。
2.根據權利要求1所述的三相催化氧化處理污水的裝置，其特征在于：所述氣水混合區(1)內設有隔板(105)，且所述氣水混合區(1)內部通過隔板(105)分隔成多個腔體，每個腔體上端均設有進水口(101)，每個腔體底部均設有一組曝氣嘴(103)，各組曝氣嘴(103)中間交匯處通過管路與所述進氣口(102)連通。
3.根據權利要求1所述的三相催化氧化處理污水的裝置，其特征在于：所述氣水混合區(1)一側設有清理口(104)。
4.根據權利要求1所述的三相催化氧化處理污水的裝置，其特征在于：所述一級氧化反應區(2)一側上端設有一級填料口(201)、下端設有一級清理口(202)。
5.根據權利要求1所述的三相催化氧化處理污水的裝置，其特征在于：所述二級氧化反應區(3)一側上端設有二級填料口(301)、下端設有二級清理口(302)。
6.根據權利要求1或5所述的三相催化氧化處理污水的裝置，其特征在于：所述二級氧化反應區(3)內部設有壓料篩板(303)。
7.根據權利要求1所述的三相催化氧化處理污水的裝置，其特征在于：所述循環管路(5)上設有循環泵、流量計和控制閥。
8.根據權利要求1所述的三相催化氧化處理污水的裝置，其特征在于：所述溢流區(4)內設有絲網除沫器(402)。
發明內容
本發明的目的在于提供一種三相催化氧化處理污水的裝置，提高了氣體利用率和反應效率，且使用靈活，占地面積小。
本發明的目的是通過以下技術方案來實現的：
一種三相催化氧化處理污水的裝置，包括塔體，所述塔體內部由下到上依次設有氣水混合區、一級氧化反應區和二級氧化反應區，其中所述氣水混合區上端設有進水口、下端設有進氣口，所述氣水混合區內部底側設有曝氣嘴與所述進氣口連通，所述氣水混合區與一級氧化反應區之間通過一級隔斷篩板隔開，所述一級氧化反應區與二級氧化反應區之間通過二級隔斷篩板隔開，所述塔體上端設有溢流區，且所述二級氧化反應區上端插入所述溢流區中并且端口設有溢流堰，所述溢流區一側下端設有出水口、另一側下端設有循環接口與一個循環管路的輸入端相連，所述循環管路的輸出端與所述一級氧化反應區上端連通，所述溢流區上端設有出氣口。
所述氣水混合區內設有隔板，且所述氣水混合區內部通過隔板分隔成多個腔體，每個腔體上端均設有進水口，每個腔體底部均設有一組曝氣嘴，各組曝氣嘴中間交匯處通過管路與所述進氣口連通。
所述氣水混合區一側設有清理口。
所述一級氧化反應區一側上端設有一級填料口、下端設有一級清理口。
所述二級氧化反應區一側上端設有二級填料口、下端設有二級清理口。
所述二級氧化反應區內部設有壓料篩板。
所述循環管路上設有循環泵、流量計和控制閥。
所述溢流區內設有絲網除沫器。
本發明的優點與積極效果為：
1、本發明的氣水混合區內設有隔板將區內橫向分隔成多個腔體，每個腔體均設有進水口和曝氣嘴，這種新型氣水分布方式明顯改善了臭氧在廢水中的分布和停留狀態，減少了因氣體流量大造成的小范圍局部紊流和局部渦流導致的臭氧化分布與停留的不均勻性。
2、本發明在塔體內縱向形成多級串聯氧化反應區，氧化反應更為充分徹底。
3、本發明設有循環管路，實現內循環的同時不造成內部紊流，可根據需要決定是否開啟以進一步強化反應，使用更加靈活。
4、本發明塔體為一體化結構，塔體合適的徑高比確保反應器形態對滿足反應需求，減少設備占地面積。
（發明人：劉艷;劉凱;王楠）
