公布日：2022.11.01
申請日：2022.06.09
分類號：C02F9/04(2006.01)I;C02F1/76(2006.01)I;B01F27/96(2022.01)I;B01F35/71(2022.01)I;B01D33/15(2006.01)I
摘要
本發明公開了一種可提高次氯酸鈣與廢水反應效率的綜合處理設備，包括處理罐，所述處理罐的底部設置有底座，所述處理罐的上方設置有儲液罐，所述儲液罐的底部設置有四組支撐座，且支撐座和處理罐的頂部相互連接，所述處理罐內腔頂部的邊緣處設置有分液環，所述處理罐頂部的邊緣處均勻設置有四組導液管。本發明通過將次氯酸鈣溶液輸送到分液環內，然后使得次氯酸鈣溶液在處理罐內腔頂部從多組的通孔上邊緣處均勻的落下，有效避免次氯酸鈣溶液從單個料口直接的倒入到處理罐內，防止料口下方堆積較多的次氯酸鈣溶液，隨后通過轉動的攪拌葉組件使得次氯酸鈣溶液和廢水混合更加充分，提高了次氯酸鈣溶液對廢水的化學處理效率。
權利要求書

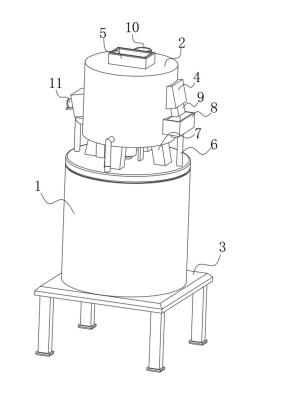

1.一種可提高次氯酸鈣與廢水反應效率的綜合處理設備，包括處理罐(1)，其特征在于，所述處理罐(1)的底部設置有底座(3)，所述處理罐(1)的上方設置有儲液罐(2)，所述儲液罐(2)的底部設置有四組支撐座(7)，且支撐座(7)和處理罐(1)的頂部相互連接，所述處理罐(1)內腔頂部的邊緣處設置有分液環(15)，所述處理罐(1)頂部的邊緣處均勻設置有四組導液管(6)，所述導液管(6)的一端和分液環(15)相互連通，且導液管(6)的另一端和儲液罐(2)的內腔相互連通，所述儲液罐(2)的內腔設置有廢水過濾機構。
2.根據權利要求1所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述廢水過濾機構包括輸送倉(4)、設置于所述儲液罐(2)內腔的兩側，且輸送倉(4)的兩端延伸至儲液罐(2)的外部，所述輸送倉(4)內腔的兩側設置有轉動軸(20)，且轉動軸(20)的一端延伸至輸送倉(4)的外部，所述輸送倉(4)表面的一側設置有第一電機(11)，且第一電機(11)的輸出端和轉動軸(20)位于輸送倉(4)外部的一端相互連接，所述轉動軸(20)的外側壁套設有螺旋葉片(21)，所述輸送倉(4)位于儲液罐(2)內腔的底部設置有過濾網板(22)，所述輸送倉(4)底部過濾網板(22)的下方設置有廢水收集倉(18)，所述廢水收集倉(18)底部的一側設置有導流管道(16)，且導流管道(16)的一端延伸至處理罐(1)的內腔。
3.根據權利要求2所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述輸送倉(4)位于儲液罐(2)內腔的頂部設置有廢水入液管道(5)，且廢水入液管道(5)一端延伸至儲液罐(2)的頂部。
4.根據權利要求2所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述輸送倉(4)位于儲液罐(2)外部一端的底部設置有下料口(9)，所述儲液罐(2)表面一側下料口(9)的下方設置有收集倉(8)。
5.根據權利要求1所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述處理罐(1)的頂部設置有第二電機(17)，所述第二電機(17)的輸出端設置有轉動桿(12)，且轉動桿(12)延伸至處理罐(1)的內腔，所述轉動桿(12)位于處理罐(1)內腔的外側壁套設有攪拌葉組件(13)。
6.根據權利要求1所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述處理罐(1)的底部設置有排液口(14)，且排液口(14)延伸至底座(3)的底部，所述排液口(14)表面的一側設置有閥門(19)。
7.根據權利要求1所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述儲液罐(2)頂部的一端設置有注液口(10)，且注液口(10)和儲液罐(2)的內腔相互連通。
8.根據權利要求1所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述分液環(15)的底部開設有多組通孔(23)，且通孔(23)和分液環(15)的內腔相互連通。
9.根據權利要求1所述的可提高次氯酸鈣與廢水反應效率的綜合處理設備，其特征在于，所述底座(3)底部的四角處皆設置有支撐腿，且支撐腿的底部設置有橡膠防滑墊。
10.如權利要求1-9任一項所述的一種可提高次氯酸鈣與廢水反應效率的綜合處理設備的工作原理，其特征在于，包括如下步驟：步驟一，通過往廢水入液管道(5)內倒入廢水，隨后通過輸送倉(4)上的過濾網板(22)對廢水中的雜質顆粒進行過濾，然后過濾后的廢水落入到廢水收集倉(18)內，并通過導流管道(16)輸送到處理罐(1)內腔；步驟二，通過注液口(10)將次氯酸鈣溶液倒入到儲液罐(2)內，然后通過四組導液管(6)使得儲液罐(2)內的次氯酸鈣溶液輸送到分液環(15)內；步驟三，通過啟動第二電機(17)來帶動轉動桿(12)上的攪拌葉組件(13)轉動對處理罐(1)內的廢水進行攪拌，同時位于分液環(15)內的次氯酸鈣溶液會通過多組的通孔(23)從處理罐(1)內腔頂部的邊緣處均勻的落下，然后通過轉動的攪拌葉組件(13)使得次氯酸鈣溶液和廢水混合更加充分，提高了次氯酸鈣溶液對廢水的化學處理效率；步驟四，當次氯酸鈣溶液和廢水混合完成后，通過開啟閥門(19)可使得處理罐(1)內的廢水通過排液口(14)排出；步驟五，通過啟動第一電機(11)可帶動轉動軸(20)進行轉動，隨后使得轉動軸(20)上的螺旋葉片(21)轉動，然后可對過濾網板(22)過濾在輸送倉(4)內的雜質等顆粒進行移動處理，然后通過下料口(9)排出到收集倉(8)內進行收集，然后便于操作人員集中處理。
發明內容
本發明提供一種可提高次氯酸鈣與廢水反應效率的綜合處理設備，解決了目前的處理設備在針對次氯酸鈣與廢水反應效率上效果較差，大都直接將次氯酸鈣溶液從單個料口直接的倒入到處理罐內，使得料口下方堆積較多的次氯酸鈣溶液，這樣導致和廢水的混合效果較差，使得次氯酸鈣溶液對廢水的化學處理效率較低，同時目前的處理設備大都只能對廢水和次氯酸鈣溶液進行化學處理，而在廢水和次氯酸鈣溶液處理之前要額外設備對廢水進行過濾處理，這導致對廢水處理需要多個設備，較為占用空間，且轉移搬運或使用時都較為不便，都在實用性較差的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：
本發明為一種可提高次氯酸鈣與廢水反應效率的綜合處理設備，包括處理罐，所述處理罐的底部設置有底座，所述處理罐的上方設置有儲液罐，所述儲液罐的底部設置有四組支撐座，且支撐座和處理罐的頂部相互連接，所述處理罐內腔頂部的邊緣處設置有分液環，所述處理罐頂部的邊緣處均勻設置有四組導液管，所述導液管的一端和分液環相互連通，且導液管的另一端和儲液罐的內腔相互連通，所述儲液罐的內腔設置有廢水過濾機構。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述廢水過濾機構包括輸送倉、設置于所述儲液罐內腔的兩側，且輸送倉的兩端延伸至儲液罐的外部，所述輸送倉內腔的兩側設置有轉動軸，且轉動軸的一端延伸至輸送倉的外部，所述輸送倉表面的一側設置有第一電機，且第一電機的輸出端和轉動軸位于輸送倉外部的一端相互連接，所述轉動軸的外側壁套設有螺旋葉片，所述輸送倉位于儲液罐內腔的底部設置有過濾網板，所述輸送倉底部過濾網板的下方設置有廢水收集倉，所述廢水收集倉底部的一側設置有導流管道，且導流管道的一端延伸至處理罐的內腔。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述輸送倉位于儲液罐內腔的頂部設置有廢水入液管道，且廢水入液管道一端延伸至儲液罐的頂部。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述輸送倉位于儲液罐外部一端的底部設置有下料口，所述儲液罐表面一側下料口的下方設置有收集倉。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述處理罐的頂部設置有第二電機，所述第二電機的輸出端設置有轉動桿，且轉動桿延伸至處理罐的內腔，所述轉動桿位于處理罐內腔的外側壁套設有攪拌葉組件。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述處理罐的底部設置有排液口，且排液口延伸至底座的底部，所述排液口表面的一側設置有閥門。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述儲液罐頂部的一端設置有注液口，且注液口和儲液罐的內腔相互連通。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述分液環的底部開設有多組通孔，且通孔和分液環的內腔相互連通。
在上述的可提高次氯酸鈣與廢水反應效率的綜合處理設備中，所述底座底部的四角處皆設置有支撐腿，且支撐腿的底部設置有橡膠防滑墊。
一種可提高次氯酸鈣與廢水反應效率的綜合處理設備的工作原理，其特征在于，包括如下步驟：
步驟一，通過往廢水入液管道內倒入廢水，隨后通過輸送倉上的過濾網板對廢水中的雜質顆粒進行過濾，然后過濾后的廢水落入到廢水收集倉內，并通過導流管道輸送到處理罐內腔；
步驟二，通過注液口將次氯酸鈣溶液倒入到儲液罐內，然后通過四組導液管使得儲液罐內的次氯酸鈣溶液輸送到分液環內；
步驟三，通過啟動第二電機來帶動轉動桿上的攪拌葉組件轉動對處理罐內的廢水進行攪拌，同時位于分液環內的次氯酸鈣溶液會通過多組的通孔從處理罐內腔頂部的邊緣處均勻的落下，然后通過轉動的攪拌葉組件使得次氯酸鈣溶液和廢水混合更加充分，提高了次氯酸鈣溶液對廢水的化學處理效率；
步驟四，當次氯酸鈣溶液和廢水混合完成后，通過開啟閥門可使得處理罐內的廢水通過排液口排出；
步驟五，通過啟動第一電機可帶動轉動軸進行轉動，隨后使得轉動軸上的螺旋葉片轉動，然后可對過濾網板過濾在輸送倉內的雜質等顆粒進行移動處理，然后通過下料口排出到收集倉內進行收集，然后便于操作人員集中處理。
本發明具有以下有益效果：
1、通過將次氯酸鈣溶液輸送到分液環內，然后使得次氯酸鈣溶液在處理罐內腔頂部從多組的通孔上邊緣處均勻的落下，有效避免次氯酸鈣溶液從單個料口直接的倒入到處理罐內，防止料口下方堆積較多的次氯酸鈣溶液，隨后通過轉動的攪拌葉組件使得次氯酸鈣溶液和廢水混合更加充分，提高了次氯酸鈣溶液對廢水的化學處理效率，進一步提高該設備的工作效率。
2、通過啟動第一電機可帶動轉動軸進行轉動，可對過濾網板過濾在輸送倉內的雜質等顆粒進行移動處理，然后通過下料口排出到收集倉內進行收集，然后便于操作人員集中處理，大大的減小了操作人員的勞動強度，同時可將過濾的設備與該設備組合，從而可減小空間占有，且便于搬運轉移，進一步提高該設備的實用性。
（發明人：胡衛國;潘勵偉;方艷;王韜哲）
