公布日：2022.11.15
申請日：2022.09.23
分類號：C02F9/02(2006.01)I;C02F101/30(2006.01)N
摘要
一種含苯廢水的處理和苯的回收裝置，包含有沿著廢水的流動方向依次連接的原料水罐，旋流除油器，自清洗過濾器，并聯的A/B吸附柱，冷凝器，油水分離罐，溶劑回收罐。含苯污水經過旋流分離，自清過濾和樹脂吸附過程，實現對含苯廢水的自理，通過水蒸汽對吸附柱進行再生，實現對污水中苯的回收利用。
權利要求書
1.一種含苯廢水的處理和苯的回收裝置，其特點是：包含有沿著廢水的流動方向依次連接的原料水罐，旋流除油器，自清洗過濾器，并聯的A/B吸附柱，冷凝器，油水分離罐，溶劑回收罐。
2.根據權利要求1所述一種含苯廢水的處理和苯的回收裝置，其特點是：對含苯廢水的吸附過程包括如以下步驟：含苯廢水首先經過旋流除油器，從旋流除油器出來的水相進入自清過濾器，清洗水排入污水處理系統，合格水進入并樹脂吸附柱，從樹脂吸附柱出來的合格水，排入到污水處理系統。
3.根據權利要求1所述一種含苯廢水的處理和苯的回收裝置，其特點是：所述吸附柱設置并聯的A/B兩個吸附柱交替使用，其中一個處于吸附狀態，另外一個處于再生和備用狀態；吸附柱頂部設置有蒸汽入口和壓縮空氣入口。
4.根據權利要求1所述一種含苯廢水的處理和苯的回收裝置，其特點是：所述吸附柱，填入的吸附劑為一種具有針對性的大孔徑高分子樹脂材料。
5.根據權利要求1所述一種含苯廢水的處理和苯的回收裝置，其特點是：所述吸附柱的解吸再生過程包括以下步驟：先用氮?dú)鈱渲鶅?nèi)的液相壓回到廢水罐，然后通入100-130℃低壓飽和蒸汽，解吸后的產物經過換熱器降溫冷凝處理，通過冷凝后的液相進入到分層罐，進行油水分離，水相回到廢水罐重新處理，油相進入到苯系物儲罐；蒸汽脫附后用吸附后的達標水進行反沖洗，等待下一次吸附。
發明內容
本發明提供了一種含苯廢水的處理和苯的回收裝置，采用大孔高分子樹脂材料為吸附劑對含苯廢水進行吸附處理，克服了其它處理方法的缺點，解決了化工企業含苯廢水的排放問題，同時還可以回收廢水中的苯，節約了資源。

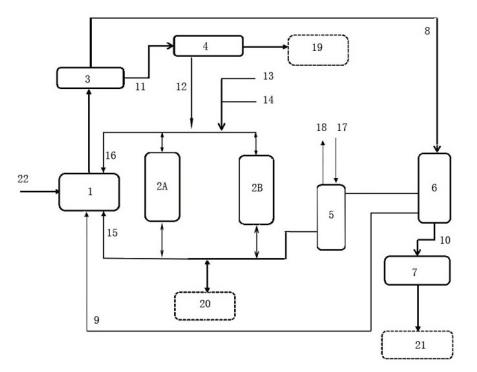

一種含苯廢水的處理和苯的回收裝置，主體單元為兩個并聯的吸附吸附柱，里面填充有大孔徑高分子樹脂材料為吸附劑。
吸附柱的頂部連接自清洗過濾器的出口，自清洗過濾器入口連接旋流除油器的出口，旋流除油器入口連接原料水罐出口，原料水罐上游連接含苯原料污水管。
吸附柱的頂部同時還設置有氮?dú)夂驼羝肟凇?/p>
吸附柱有AB兩個，一個吸附柱吸附工作時，另一個吸附柱進行再生工作，兩個吸附柱交替輪流使用。
含有苯的原料水首先在原料水罐中匯聚，經過旋流除油器進行油水分離后，水相經過自清過濾器后進入到吸附柱進行吸附，經過旋流除油器出來的油相，通過管道導入到油水分離罐。
吸附柱的出口有達標水出口和再生液出口，含有苯和水的氣液混合再生液通過閥門控制進入到冷凝器與冷卻水進行熱交換。
從冷凝器出來的冷凝液進入到油水分離器，從油水分離器出來的水相，返回到原料水罐，從油水分離器分離出來的油相，打入到溶劑回收罐。
吸附柱的再生過程，首先用氮?dú)鈱⒅w內的液體壓回到原料水罐，然后通入低壓飽和蒸汽對吸附柱進行吹掃，解吸后的產物送入到冷凝器，經過降溫冷凝處理后的液相進入到油水分離罐進行油水分離，水相回到廢水罐，油相進入到溶劑回收罐。蒸汽脫附后用吸附后的達標水進行反沖洗，等待下一次吸附流程。
（發明人：劉曙光）
