公布日：2022.11.15
申請日：2022.08.23
分類號：C02F1/78(2006.01)I
摘要
本發明提供一種臭氧氧化處理熒光廢水的裝置及工藝，涉及廢水處理設備領域，包括：氧化反應器；所述氧化反應器內部安裝有升降架，且升降架上部設有前后移動架，前后移動架上部安裝有曝氣管件，且曝氣管件上連接有進氣軟管，本發明通過驅動機構、升降架、前后移動架和導軌的配合，提高了曝氣管件上曝氣頭的曝氣效果，并且通過空氣壓縮機、制氧機、臭氧發生器、曝氣管件、氧化反應器的配合，使得工藝流程更加簡便、對熒光廢水中的有害物質處理更加徹底，解決了現有的處理熒光廢水的裝置在使用時，曝氣管件曝氣效果較差，并且處理熒光廢水的裝置的處理方法存在工藝流程復雜、對熒光廢水中的有害物質處理不徹底的問題。
權利要求書

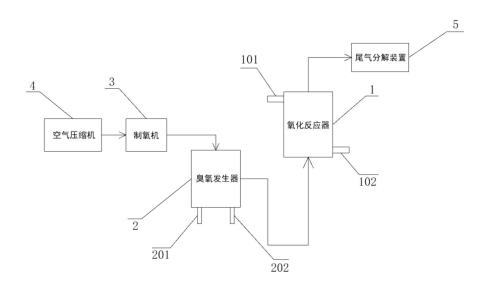

1.一種臭氧氧化處理熒光廢水的裝置，其特征在于，包括：氧化反應器(1)；所述氧化反應器(1)內部安裝有升降架(6)，且升降架(6)上部設有前后移動架(7)，前后移動架(7)上部安裝有曝氣管件(9)，且曝氣管件(9)上連接有進氣軟管(901)；所述進氣軟管(901)另一端與臭氧發生器(2)出氣口連接，且臭氧發生器(2)進氣口通過管道與制氧機(3)出氧口連接，制氧機(3)進氣口通過管道與空氣壓縮機(4)出氣口連接；所述氧化反應器(1)頂部排氣口通過管道連接有尾氣分解裝置(5)，氧化反應器(1)右側安裝有驅動機構(8)。
2.如權利要求1所述一種臭氧氧化處理熒光廢水的裝置，其特征在于：所述氧化反應器(1)左端面上部設有熒光廢水進口(101)，且氧化反應器(1)右端面下部設有熒光廢水出口(102)；所述氧化反應器(1)左右兩端面均開設有一個矩形通口(103)，且氧化反應器(1)左右兩端面位于矩形通口(103)外部均安裝有一個密封殼罩(104)，左側一個密封殼罩(104)內部上端通過轉軸轉動連接有導向輪(105)。
3.如權利要求1所述一種臭氧氧化處理熒光廢水的裝置，其特征在于：所述氧化反應器(1)內部后側面呈左右對稱狀安裝有兩根導軌(106)，且兩根導軌(106)前端面均開設有波浪形凹凸槽。
4.如權利要求1所述一種臭氧氧化處理熒光廢水的裝置，其特征在于：所述臭氧發生器(2)上呈對稱狀設有冷卻水進水管(201)和冷卻水出水管(202)，且冷卻水進水管(201)和冷卻水出水管(202)分別與外部冷卻水循環機的進出水口連接。
5.如權利要求1所述一種臭氧氧化處理熒光廢水的裝置，其特征在于：所述升降架(6)四個邊角處均滑動連接有一根豎向?qū)U(601)，且四根豎向?qū)U(601)固定連接在氧化反應器(1)內部，所述升降架(6)右端面中部固定連接有帶動板(602)，且?guī)影?602)為匚字形結構，帶動板(602)右端面中部開設有條形通口。
6.如權利要求3所述一種臭氧氧化處理熒光廢水的裝置，其特征在于：所述前后移動架(7)上呈左右對稱狀滑動連接有兩根橫向?qū)U(701)，且兩根橫向?qū)U(701)均通過固定塊固定連接在升降架(6)上端面，每根橫向?qū)U(701)外部位于前后移動架(7)前側均套接有彈簧；所述前后移動架(7)后端面呈左右對稱狀安裝有兩個滾輪(702)，且兩個滾輪(702)分別與兩根導軌(106)前端面開設的波浪形凹凸槽滾動連接。
7.如權利要求5所述一種臭氧氧化處理熒光廢水的裝置，其特征在于：所述驅動機構(8)包括驅動電機(801)、轉動軸(802)、鏈輪(803)和驅動柱(804)，所述驅動電機(801)安裝在右側一個密封殼罩(104)右端面，且驅動電機(801)的轉軸固定連接有蝸桿；所述轉動軸(802)的數量為兩根，且兩根轉動軸(802)轉動連接在右側一個密封殼罩(104)上，并且兩根轉動軸(802)貫穿密封殼罩(104)右端面；每根所述轉動軸(802)左端均固定連接有一個鏈輪(803)，且兩個鏈輪(803)之間傳動連接有鏈條，鏈條左側設有驅動柱(804)，且驅動柱(804)與帶動板(602)上的條形通口滑動連接。
8.如權利要求2所述一種臭氧氧化處理熒光廢水的裝置，其特征在于：所述曝氣管件(9)上部呈均勻狀設有曝氣頭，進氣軟管(901)外部設有配重塊(902)，且進氣軟管(901)與導向輪(105)滑動連接，并且進氣軟管(901)貫穿左側一個密封殼罩(104)左端面下部。
9.如權利要求1-8所述一種臭氧氧化處理熒光廢水的裝置的處理工藝，其特征在于：包括以下步驟：1)、首先，通過熒光廢水進口(101)將熒光廢水加入到氧化反應器(1)內部，然后空氣經空氣壓縮機(4)壓縮后送入臭氧發生器(2)；2)、然后通過臭氧發生器(2)產生臭氧氣體；臭氧發生器(2)產生臭氧而放出的熱量通過外部冷卻水循環機排出的冷卻水冷卻，保持放電區的溫度，控制在30℃以下；3)、然后，臭氧氣體經過閥門、流量、壓力、溫度監測后再經進氣軟管(901)進入到曝氣管件(9)內部，然后通過曝氣頭進行曝氣；4)、然后臭氧氣體與氧化反應器(1)內部的熒光廢水進行混合，充分反應后，然后臭氧尾氣通過管道進入到尾氣分解裝置(5)內，然后通過尾氣分解裝置(5)將未溶解的臭氧氣體轉化為氧氣后排入大氣，至此，完成處理工藝的處理步驟。
發明內容
有鑒于此，本發明提供一種臭氧氧化處理熒光廢水的裝置及工藝，其通過驅動機構、升降架、前后移動架和導軌的配合，能夠在曝氣管件曝氣過程中，帶著曝氣管件進行上下往復移動和前后往復移動，從而大大提高了曝氣管件上曝氣頭的曝氣效果，并且通過空氣壓縮機、制氧機、臭氧發生器、曝氣管件、氧化反應器的配合，使得工藝流程更加簡便、運行條件要求較低、對熒光廢水中的有害物質處理更加徹底，從而有效降低了二次污染發生幾率。
本發明提供了一種臭氧氧化處理熒光廢水的裝置及工藝的目的與功效，具體包括：氧化反應器；所述氧化反應器內部安裝有升降架，且升降架上部設有前后移動架，前后移動架上部安裝有曝氣管件，且曝氣管件上連接有進氣軟管；所述進氣軟管另一端與臭氧發生器出氣口連接，且臭氧發生器進氣口通過管道與制氧機出氧口連接，制氧機進氣口通過管道與空氣壓縮機出氣口連接；所述氧化反應器頂部排氣口通過管道連接有尾氣分解裝置，氧化反應器右側安裝有驅動機構。
進一步的，所述氧化反應器左端面上部設有熒光廢水進口，且氧化反應器右端面下部設有熒光廢水出口；所述氧化反應器左右兩端面均開設有一個矩形通口，且氧化反應器左右兩端面位于矩形通口外部均安裝有一個密封殼罩，左側一個密封殼罩內部上端通過轉軸轉動連接有導向輪；
進一步的，所述氧化反應器內部后側面呈左右對稱狀安裝有兩根導軌，且兩根導軌前端面均開設有波浪形凹凸槽。
進一步的，所述臭氧發生器上呈對稱狀設有冷卻水進水管和冷卻水出水管，且冷卻水進水管和冷卻水出水管分別與外部冷卻水循環機的進出水口連接。
進一步的，所述升降架四個邊角處均滑動連接有一根豎向?qū)U，且四根豎向?qū)U固定連接在氧化反應器內部，所述升降架右端面中部固定連接有帶動板，且?guī)影鍨樨巫中谓Y(jié)構，帶動板右端面中部開設有條形通口。
進一步的，所述前后移動架上呈左右對稱狀滑動連接有兩根橫向?qū)U，且兩根橫向?qū)U均通過固定塊固定連接在升降架上端面，每根橫向?qū)U外部位于前后移動架前側均套接有彈簧；所述前后移動架后端面呈左右對稱狀安裝有兩個滾輪，且兩個滾輪分別與兩根導軌前端面開設的波浪形凹凸槽滾動連接。
進一步的，所述驅動機構包括驅動電機、轉動軸、鏈輪和驅動柱，所述驅動電機安裝在右側一個密封殼罩右端面，且驅動電機的轉軸固定連接有蝸桿；所述轉動軸的數量為兩根，且兩根轉動軸轉動連接在右側一個密封殼罩上，并且兩根轉動軸貫穿密封殼罩右端面；每根所述轉動軸左端均固定連接有一個鏈輪，且兩個鏈輪之間傳動連接有鏈條，鏈條左側設有驅動柱，且驅動柱與帶動板上的條形通口滑動連接。
進一步的，所述曝氣管件上部呈均勻狀設有曝氣頭，進氣軟管外部設有配重塊，且進氣軟管與導向輪滑動連接，并且進氣軟管貫穿左側一個密封殼罩左端面下部。
本發明公開了一種臭氧氧化處理熒光廢水的裝置的處理工藝，包括以下步驟：首先，通過熒光廢水進口將熒光廢水加入到氧化反應器內部，然后空氣經空氣壓縮機壓縮后送入臭氧發生器；然后通過臭氧發生器產生臭氧氣體；臭氧發生器產生臭氧而放出的熱量通過外部冷卻水循環機排出的冷卻水冷卻，保持放電區的溫度，控制在30℃以下；然后，臭氧氣體經過閥門、流量、壓力、溫度監測后再經進氣軟管進入到曝氣管件內部，然后通過曝氣頭進行曝氣；然后臭氧氣體與氧化反應器內部的熒光廢水進行混合，充分反應后，然后臭氧尾氣通過管道進入到尾氣分解裝置內，然后通過尾氣分解裝置將未溶解的臭氧氣體轉化為氧氣后排入大氣，至此，完成處理工藝的處理步驟。
有益效果
1.本發明通過驅動機構、升降架、前后移動架和導軌的配合，能夠在曝氣管件曝氣過程中，將驅動電機啟動，然后通過蝸桿、蝸輪、下部一根轉動軸、下部的鏈輪、鏈條帶著驅動柱旋轉，然后通過驅動柱帶著帶動板、升降架、前后移動架和曝氣管件上下往復移動，然后再通過滾輪、導軌和橫向?qū)U外部彈簧的配合作用下，迫使前后移動架帶著曝氣管件再進行前后往復移動，從而大大提高了曝氣管件上曝氣頭的曝氣效果。
2.本發明通過空氣壓縮機、制氧機、臭氧發生器、曝氣管件、氧化反應器的配合，能夠?qū)⒖諝饨?jīng)空氣壓縮機壓縮，進入制氧機生成90％以上的氧氣，送入臭氧發生器產生臭氧，然后，臭氧氣體經過閥門、流量、壓力、溫度監測后再經進氣軟管進入到曝氣管件內部，然后通過曝氣頭進行曝氣，使臭氧氣體與氧化反應器內部的熒光廢水進行混合，使得工藝流程更加簡便、運行條件要求較低、對熒光廢水中的有害物質處理更加徹底，從而有效降低了二次污染發生幾率。
3.本發明通過臭氧發生器的設置，由于臭氧具有氧化能力強，反應速度快等特點，從而使得本處理熒光廢水的裝置不產生二次污染；其次，采用臭氧氧化熒光廢水，能夠有效的去除廢水中的COD，從而無需額外投加藥劑，并且對廢水色度有較好的處理效果，從而大大降低了運行成本，使得維護更加簡便。
（發明人：孫江東;劉江海;徐向軍）
