公布日：2022.11.15
申請日：2021.05.13
分類號：C02F9/10(2006.01)I;C02F101/10(2006.01)N;C02F101/20(2006.01)N
摘要
本發明涉及一種含鹽廢水的處理方法和系統，其包括以下步驟：S1：將含鹽廢水進行預處理得到預處理出水；S2：在步驟S1的預處理出水中加入硫酸根沉淀劑進行反應結晶，得硫酸鹽結晶和結晶出水；S3：將步驟S2的結晶出水進行納濾處理，得到納濾產水和納濾濃水，所述納濾濃水返回步驟S2中，與預處理出水混合后進行反應結晶。所述方法通過添加廉價的化學藥劑，脫除水中的硫酸根，降低納濾的滲透壓，從而顯著提高脫硫廢水回收率。
權利要求書
1.一種含鹽廢水的處理方法，包括以下步驟：S1：將含鹽廢水進行預處理得到預處理出水；S2：在步驟S1的預處理出水中加入硫酸根沉淀劑進行反應結晶，得硫酸鹽結晶和結晶出水；S3：將步驟S2的結晶出水進行納濾處理，得到納濾產水和納濾濃水，所述納濾濃水返回步驟S2中，與預處理出水混合后進行反應結晶。
2.根據權利要求1所述的方法，其特征在于，所述硫酸根沉淀劑選自溶解性含鈣試劑中的一種或多種，優選選自氯化鈣、硝酸鈣、氫氧化鈣和石灰中的一種或多種。
3.根據權利要求1或2所述的方法，其特征在于，所述硫酸根沉淀劑的加入量為使得所述結晶出水中硫酸鹽過飽和度為110-220％，優選為120-150％時所對應的量；和/或所述結晶出水的pH為4-8，優選為5.5-7.5。
4.根據權利要求1-3中任意一項所述的方法，其特征在于，步驟S2中，所述反應結晶的溫度為0-60℃，優選為20-40℃；和/或，所述反應結晶的時間為30-150min；優選為50-90min。
5.根據權利要求1-4中任意一項所述的方法，其特征在于，所述含鹽廢水中硫酸根的摩爾濃度高于鈣離子和鎂離子的摩爾濃度之和，優選地，所述硫酸根的摩爾濃度高于鈣離子和鎂離子的摩爾濃度之和100-400mmol/L，更優選地，所述含鹽廢水中硫酸根的摩爾濃度為15-300mmol/L。
6.根據權利要求1-5中任意一項所述的方法，其特征在于，所述方法還包括，在步驟S3之前對所述結晶出水進行軟化處理，優選地，所述軟化處理包括采用堿金屬碳酸鹽對結晶出水進行處理，更優選地，所述堿金屬碳酸鹽的加入量為10-40mmol/L；和/或，步驟S3中，將步驟S2的結晶出水加入阻垢劑后進行納濾處理，優選地，所述結晶出水在引入阻垢劑前先進行過濾處理，所述過濾處理為砂濾和/或超濾。
7.根據權利要求1-6中任意一項所述的方法，其特征在于，步驟S1中，所述預處理包括在含鹽廢水中加入含鈣堿劑和絮凝劑以脫除所述含鹽廢水中的重金屬、鎂離子以及懸浮物，優選地，先加入含鈣堿劑脫除所述含鹽廢水中的重金屬、鎂離子以及懸浮物，再加入絮凝劑進行沉淀，更優選地，所述含鈣堿劑的用量使得所述處理的含鹽廢水的pH為11-12；和/或所述預處理出水中鎂離子的摩爾濃度低于2mmol/L。
8.根據權利要求1-7中任意一項所述的方法，其特征在于，所述阻垢劑選自有機膦型阻垢劑、聚羧酸型阻垢劑和復合型阻垢劑中的一種或多種；和/或，所述含鈣堿劑選自石灰和/或氫氧化鈣；和/或，所述絮凝劑選自聚丙烯酰胺、丙烯酸-丙烯酰胺共聚物和聚丙烯酰胺-烯烴共聚物中的一種或多種。
9.根據權利要求1-8中任意一項所述的方法，其特征在于，所述方法還包括S4：將步驟S3的納濾產水進行濃縮處理，優選地，所述濃縮處理方式包括電滲析處理和反滲透處理，更優選地，所述納濾產水先進行電滲析處理，得電滲析產水和電滲析濃水，所述電滲析濃水進行結晶分離得一價鹽，所述電滲析產水進行反滲透處理得反滲透濃水和反滲透產水，優選地反滲透濃水再返回電滲析處理。
10.一種用于權利要求1-9中任意一項所述方法的系統，包括預處理單元、結晶處理單元、納濾分離單元和濃縮單元，優選地，所述預處理單元與所述結晶處理單元連通，所述結晶處理單元與所述納濾單元連通，所述納濾單元與所述濃縮單元連通。
發明內容
為解決現有技術存在的問題，本發明第一方面提供了一種含鹽廢水的處理方法，所述方法通過在廢水處理過程中加入用于去除硫酸根離子的試劑，通過與納濾系統耦合，使硫酸根在結晶器中在無相變條件下，以硫酸鹽形式結晶析出，從而降低了納濾的滲透壓，有效的提高含鹽廢水的回收率，大幅降低系統處理硫酸根的運行成本。
本發明第二方面提供了一種用于第一方面所述方法的系統。
根據本發明的第一方面，所述含鹽廢水的處理方法包括以下步驟：
S1：將含鹽廢水進行預處理得到預處理出水；
S2：在步驟S1的預處理出水中加入硫酸根沉淀劑進行反應結晶，得硫酸鹽結晶和結晶出水；
S3：將步驟S2的結晶出水進行納濾處理，得到納濾產水和納濾濃水，所述納濾濃水返回步驟S2中，與預處理出水混合后進行反應結晶。
本發明中術語“納濾濃水”指廣義上經過納濾處理后，富含二價離子例如硫酸根離子的部分，術語“納濾產水”指廣義上經過納濾處理后，含二價離子少的部分。
根據本發明的一些實施方式，所述硫酸根沉淀劑選自溶解性含鈣試劑中的一種或多種。
根據本發明的一些實施方式，所述硫酸根沉淀劑選自氯化鈣、硝酸鈣、氫氧化鈣和石灰中的一種或多種。
根據本發明的一些實施方式，當所述硫酸根沉淀劑為氫氧化鈣或石灰時，先將步驟S2的結晶出水的pH調節至5.5-7.5后，再進行納濾處理，優選地，采用鹽酸調節步驟S2結晶出水的pH值。
在本發明的一個優選實施方式中，所述硫酸根沉淀劑為氯化鈣，本申請采用氯化鈣作為硫酸根離子的沉淀劑，一方面氯化鈣相比于其他可溶性鈣鹽例如硝酸鈣或鋇鹽價廉易得，另一方面不會引入重金屬鋇離子，環保安全。
根據本發明的一些實施方式，所述硫酸根沉淀劑的加入量為使得所述結晶出水中硫酸鹽過飽和度為110-220％時所對應的量，例如為130％、140％、160％、180％或200％時所對應的量。
根據本發明的一些實施方式，所述硫酸根沉淀劑的加入量為使得所述結晶出水中硫酸鹽過飽和度為120-150％時所對應的量。
根據本發明的一些實施方式，所述硫酸根沉淀劑的加入量過高增加藥劑消耗和運行成本，加入量過低，結晶出水中硫酸鹽過飽和度升高，影響后續納濾的正常運行。
根據本發明的一些實施方式，所述反應結晶的溫度為0-60℃，例如5℃、10℃、15℃、25℃、30℃、35℃、45℃、50℃、55℃以及它們之間的任意值。
根據本發明的一些實施方式，所述反應結晶的溫度為20-40℃。
根據本發明的一些實施方式，所述反應結晶的時間為30-120min，例如40min、45min、55min、60min、65min、70min、75min、80min、85min以及它們之間的任意值。
根據本發明的一些實施方式，所述反應結晶的時間為50-90min。
根據本發明的一些實施方式，所述結晶出水中硫酸鈣過飽和度在110-220％之間，例如為130％、140％、160％、180％、200％以及它們之間的任意值。
根據本發明的一些實施方式，所述結晶出水中硫酸鈣過飽和度在120-150％之間。
根據本發明的一些實施方式，經過反應結晶處理，使得混合液中的硫酸鹽結晶析出，所述硫酸鹽可以從結晶器的底部出口排出，而上層清液則作為結晶出水。
根據本發明的一些實施方式，所述含鹽廢水中硫酸根的摩爾含量高于鈣離子和鎂離子的總摩爾含量。
根據本發明的一些實施方式，所述含鹽廢水中硫酸根的摩爾含量高于鈣離子和鎂離子的摩爾濃度之和100-400mmol/L，例如150mmol/L、200mmol/L、250mmol/L、300mmol/L或350mmol/L。
根據本發明的一些實施方式，所述含鹽廢水中硫酸根的摩爾濃度為15-300mmol/L，例如50mmol/L、100mmol/L、150mmol/L、200mmol/L或250mmol/L。
根據本發明的一些實施方式，所述含鹽廢水中硫酸根的含量為100-300mmol/L，鈣離子的含量為2.5-25mmol/L，Mg離子的含量為40-200mmol/L。
根據本發明的一些實施方式，所述含鹽廢水中除了硫酸根和鈣鎂離子以外，該含鹽廢水中，Na+的含量例如可以為150-250mmol/L，Cl-的含量例如可以為100-600mmol/L，NO3-的含量例如可以為1-50mmol/L，F(xiàn)-的含量例如可以為1-30mmol/L。
根據本發明的一些實施方式，所述含鹽廢水的pH值為2-12。
根據本發明的一些實施方式，所述方法還包括在步驟S3之前對所述結晶出水進行軟化處理。
根據本發明的一些實施方式，所述軟化處理包括采用堿金屬碳酸鹽對結晶出水進行處理。
根據本發明的一些實施方式，所述堿金屬碳酸鹽為碳酸鈉或碳酸鉀。
根據本發明的一些實施方式，所述堿金屬碳酸鹽的加入量為10-40mmol/L。
根據本發明的一些實施方式，步驟S3中，將步驟S2的結晶出水加入阻垢劑后再進行納濾處理。
根據本發明的一些實施方式，步驟S3中，所述結晶出水在引入阻垢劑前先進行過濾處理，所述過濾處理為砂濾和/或超濾。
根據本發明的一些實施方式，步驟S1中，所述預處理包括在含鹽廢水中加入含鈣堿劑和絮凝劑以脫除所述含鹽廢水中的重金屬、鎂離子以及懸浮物。
根據本發明的一些實施方式，先加入含鈣堿劑脫除所述含鹽廢水中的重金屬、鎂離子以及懸浮物，再加入絮凝劑進行沉淀。
根據本發明的一些實施方式，所述含鈣堿劑的用量使得所述處理的含鹽廢水的pH為11-12。
根據本發明的一些實施方式，含鈣堿劑選自石灰和/或氫氧化鈣。
根據本發明的一些實施方式，所述預處理出水中鎂離子的摩爾濃度低于2mmol/L。
根據本發明的一些實施方式，所述絮凝劑聚丙烯酰胺、丙烯酸-丙烯酰胺共聚物和聚丙烯酰胺-烯烴共聚物中的一種或多種。
根據本發明的一些實施方式，所述絮凝劑的投加量可以根據含鹽廢水的水質進行適當?shù)卣{(diào)整，例如針對本申請所描述的水質的含鹽廢水來說，優選地，所述絮凝劑的加入量為5-20ppm。
根據本發明的一些實施方式，所述阻垢劑選自有機膦型阻垢劑、聚羧酸型阻垢劑和復合型阻垢劑中的一種或多種。
在本發明的一些優選實施方式中，所述阻垢劑為有機膦型阻垢劑中的一種或多種。其中，所述有機膦型阻垢劑例如可以為氨基三甲叉膦酸鹽(如氨基三甲叉膦酸鈉)、乙二胺四甲叉膦酸鹽(如乙二胺四甲叉膦酸鈉)、羥基乙叉二膦酸鹽(如羥基乙叉二膦酸鈉)等中的一種或多種。
根據本發明的一些實施方式，所述阻垢劑的加入量可以在較寬范圍內變動，優選地，在所述結晶出水中，所述阻垢劑的投加量為5-50ppm。
本發明中，將經過預處理之后的預處理出水與納濾濃水混合后加入鈣劑，通過添加鈣劑來調整鈣和硫酸根的平衡，使硫酸根離子以二水硫酸鈣形式結晶析出，一方面可以降低后續納濾的滲透壓，另一方面相比與現有技術中在預處理階段去除硫酸根相比，首先將納濾濃水返回預處理單元中用于除去硫酸根離子可以大幅降低藥劑費用，因?yàn)槁然X的單價遠遠高于氯化鈣，作為反應的藥劑是及其不經濟的，工業上很少這種用法。其次在預處理階段去除硫酸根時產生的硫酸鹽沉淀，產物與懸浮物、重金屬氫氧化物、氫氧化鎂等混在一起，為固廢或危廢。無法資源化。
根據本發明的一些實施方式，所述方法還包括S4：將步驟S3的納濾產水進行濃縮處理。
根據本發明的一些實施方式，所述濃縮處理方式包括電滲析處理和反滲透處理。
根據本發明的一些實施方式，所述納濾產水先進行電滲析處理，得電滲析產水和電滲析濃水，所述電滲析濃水進行結晶分離得一價鹽，所述電滲析產水進行反滲透處理得反滲透濃水和反滲透產水。
根據本發明的一些實施方式，所述反滲透產水再返回電滲析處理。
根據本發明的一些實施方式，將所述電滲析濃水進行蒸發結晶，得高品質氯化鈉。
根據本發明的一些實施方式，將所述電滲析產水進行反滲透處理得反滲透濃水和反滲透產水，所述反滲透濃水返回電滲析進一步濃縮，所述反滲透產水與電滲析濃水蒸發結晶時產生的蒸發冷凝水混合后循環使用。

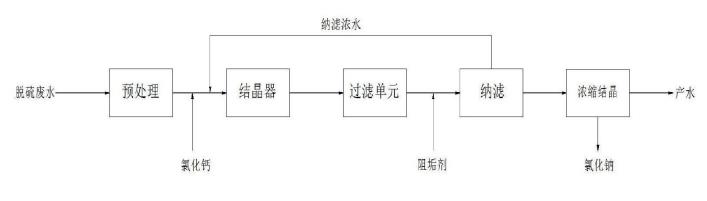

在本發明的一些優選實施方式中，所述方法包括以下具體步驟：
(1)含鹽廢水加入石灰調節pH至11左右，脫除其中重金屬、固體懸浮物后，再加入絮凝劑進行沉淀；
(2)絮凝澄清后的含鹽廢水與納濾濃水混合后進入結晶器，加入氯化鈣進行反應結晶，脫除其中的硫酸鈣；
(3)結晶出水經砂濾、超濾等過濾后加入阻垢劑進入納濾單元進行分鹽處理，納濾產水主要為氯化鈉等一價鹽，二價鹽被截留在納濾濃水循環至結晶器進一步處理；
(4)納濾產水進入電滲析-反滲透濃縮單元，電滲析濃水進行蒸發結晶，生產高品質的氯化鈉，反滲透產水與蒸發冷凝水混合后循環使用。
根據本發明的第二方面，所述系統包括預處理單元、結晶處理單元、納濾分離單元和濃縮單元。
根據本發明的一些實施方式，所述預處理單元與所述結晶處理單元連通，所述結晶處理單元與所述納濾單元連通，所述納濾單元與所述濃縮單元連通。
根據本發明的一些實施方式，所述預處理單元用于去除含鹽廢水中的重金屬、鎂離子以及懸浮物，以得到預處理出水。
根據本發明的一些實施方式，所述結晶處理單元用于將預處理出水和納濾濃水進行結晶處理，除去所述預處理出水和納濾濃水中的硫酸根離子，以得到硫酸鹽結晶和結晶出水。
根據本發明的一些實施方式，所述納濾分離單元用于將結晶出水進行納濾處理，以得到納濾產水和納濾濃水。
根據本發明的一些實施方式，所述濃縮單元用于將所述納濾分離單元的納濾產水進行濃縮處理。
根據本發明的一些實施方式，所述濃縮單元包括電滲析單元、蒸發結晶單元和反滲透單元。
根據本發明的一些實施方式，所述電滲析單元將納濾產水進行電滲析分離，由此得到富含一價鹽的電滲析濃水和相對貧一價鹽的電滲析產水。
根據本發明的一些實施方式，所述蒸發結晶單元將富含一價鹽的電滲析濃水進行蒸發結晶，得高品質氯化鈉。
根據本發明的一些實施方式，所述反滲透單元將電滲析產水進行反滲透處理，得到反滲透濃水和反滲透產水。
本發明適用于高硫酸根濃度的含鹽廢水的處理，通過添加廉價的化學藥劑，來調整廢水中鈣和硫酸根的平衡，脫除水中的硫酸根，降低納濾的滲透壓，從而顯著提高脫硫廢水回收率，廢水回收率達到98％。并低成本去除硫酸根，基本實現零排放。
（發明人：鐘振成;熊日華;程子洪;段亞威;佟振偉）
