公布日：2022.11.29
申請日：2022.09.27
分類號：B01D21/20(2006.01)I
摘要
本發明涉及一種污水處理設備驅動裝置連接結構。本發明包括驅動固定架，所述驅動固定架的頂端與工作橋連接；主動輪組件，所述主動輪組件包括連接于驅動固定架底端的主動架、通過主動軸轉動連接于主動架的主動輪以及連接于驅動固定架底端的驅動裝置，所述驅動裝置的輸出端連接有驅動軸，所述驅動軸連接有聯軸器，所述聯軸器連接所述主動輪的主動軸；從動輪組件，所述從動輪組件包括轉動連接于驅動固定架底端的從動架、通過從動軸轉動連接于從動架的從動輪；其中，所述主動輪的中心與從動輪的中心在同一直線上，所述主動軸與從動軸呈夾角。本發明避免焊接變形，提高了刮泥機的生產穩定性和生產效率。
權利要求書

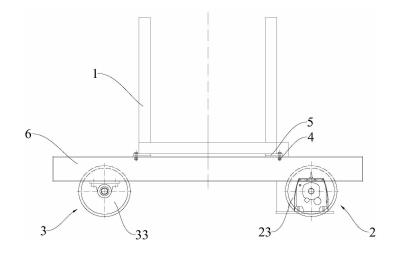

1.一種污水處理設備驅動裝置連接結構，包括工作橋（1），其特征在于，還包括：驅動固定架（6），所述驅動固定架（6）的頂端與工作橋（1）連接；主動輪組件（2），所述主動輪組件（2）包括連接于驅動固定架（6）底端的主動架（21）、通過主動軸（22）轉動連接于主動架（21）的主動輪（23）以及連接于驅動固定架（6）底端的驅動組件（24），所述驅動組件（24）的輸出端連接有驅動軸（25），所述驅動軸（25）連接有聯軸器（26），所述聯軸器（26）連接所述主動輪（23）的主動軸（22）；從動輪組件（3），所述從動輪組件（3）包括轉動連接于驅動固定架（6）底端的從動架（31）、通過從動軸（32）轉動連接于從動架（31）的從動輪（33）；其中，所述主動輪（23）的中心與從動輪（33）的中心在同一直線上，所述主動軸（22）與從動軸（32）呈夾角。
2.根據權利要求1所述的一種污水處理設備驅動裝置連接結構，其特征在于，所述主動軸（22）與從動軸（32）呈5-15°的夾角。
3.根據權利要求1所述的一種污水處理設備驅動裝置連接結構，其特征在于，還包括固定件（4），所述驅動固定架（6）頂端設有連接板（5），所述連接板（5）通過固定件（4）可拆卸地連接于工作橋（1）。
4.根據權利要求3所述的一種污水處理設備驅動裝置連接結構，其特征在于，所述固定件（4）包括高強度螺栓。
5.根據權利要求1所述的一種污水處理設備驅動裝置連接結構，其特征在于，所述驅動組件（24）為減速電機。
6.根據權利要求1所述的一種污水處理設備驅動裝置連接結構，其特征在于，所述主動架（21）一體成型于驅動固定架（6）底端。
7.根據權利要求1所述的一種污水處理設備驅動裝置連接結構，其特征在于，所述從動架（31）一體成型于驅動固定架（6）底端。
8.根據權利要求1所述的一種污水處理設備驅動裝置連接結構，其特征在于，所述主動架（21）與從動機架均為半“工”字形結構。
發明內容
為此，本發明所要解決的技術問題在于克服現有技術中在驅動裝置與工作橋焊接時由于焊接誤差、焊接變形及人工定位誤差等因素導致主動輪與從動輪的安裝精度難以保證、影響刮泥機的生產穩定性和生產效率的問題。
為解決上述技術問題，本發明提供一種污水處理設備驅動裝置連接結構，包括工作橋，此外，還包括：驅動固定架，所述驅動固定架的頂端與工作橋連接；主動輪組件，所述主動輪組件包括連接于驅動固定架底端的主動架、通過主動軸轉動連接于主動架的主動輪以及連接于驅動固定架底端的驅動組件，所述驅動組件的輸出端連接有驅動軸，所述驅動軸連接有聯軸器，所述聯軸器連接所述主動輪的主動軸；從動輪組件，所述從動輪組件包括轉動連接于驅動固定架底端的從動架、通過從動軸轉動連接于從動架的從動輪；其中，所述主動輪的中心與從動輪的中心在同一直線上，所述主動軸與從動軸呈夾角。
在本發明的一種實施方式中，所述主動軸與從動軸呈5-15°的夾角。
在本發明的一種實施方式中，還包括固定件，所述驅動固定架頂端設有連接板，所述連接板通過固定件可拆卸地連接于工作橋。
在本發明的一種實施方式中，所述固定件包括高強度螺栓。
在本發明的一種實施方式中，所述驅動組件為減速電機。
在本發明的一種實施方式中，所述主動架一體成型于驅動固定架底端。
在本發明的一種實施方式中，所述從動架一體成型于驅動固定架底端。
在本發明的一種實施方式中，所述主動架與從動機架均為半“工”字形結構。
本發明的上述技術方案相比現有技術具有以下優點：本發明所述的一種污水處理設備驅動裝置連接結構，將主動輪組件和從動輪組件連接于驅動固定架并與工作橋連接成一個整體，驅動固定架一體成型有主動架和從動架，克服了現有技術驅動裝置與工作橋的焊接連接后的由于焊接誤差、焊接變形及人工定位誤差等因素導致主動輪與從動輪的安裝精度難以保證、影響刮泥機的生產穩定性和生產效率的問題，驅動固定架便于機加工保證尺寸精度，驅動固定架強度也得到增加，同時也提高了驅動裝置主動輪和從動輪的安裝精度，驅動裝置整體組裝完畢后，然后將驅動固定架與工作橋通過高強度螺栓連接，避免焊接變形，提高了刮泥機的生產穩定性和生產效率。
（發明人：顧紅兵;朱旭昶）
