公布日：2022.09.06
申請日：2022.06.08
分類號：C02F9/12(2006.01)I;B01D33/17(2006.01)I;B01D33/50(2006.01)I
摘要
本發明涉及污水處理技術領域，提供一種分離過濾一體化的污水處理系統，包括：污水池，分離裝置，過濾裝置，第一進水渠，清水渠；污水池用于處理污水；分離裝置設置于污水池內，用于吸附污水中的懸浮物；分離裝置為空腔結構，設有進水口和出水口；過濾裝置設置于分離裝置的內部，用于過濾懸浮物；第一進水渠污水池的底部與第一進水渠相連通；第一進水渠與進水口相連通，用于將分離后的污水引入分離裝置的內部；清水渠與出水口相連通。上述污水處理系統包括用于對污水進行分離處理和過濾處理的分離裝置和過濾裝置，且分離裝置為空腔結構，過濾裝置設置在分離裝置的內部，該設置能夠在不增加占地面積的前提下，實現分離和過濾雙重處理過程。
權利要求書

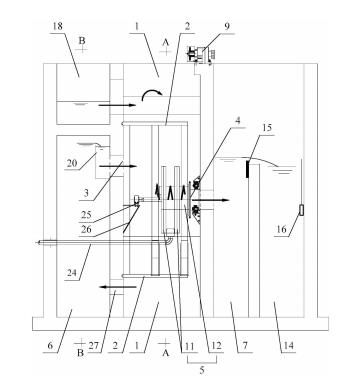

1.一種分離過濾一體化的污水處理系統，其特征在于，包括：污水池(1)，用于處理污水；分離裝置(2)，設置于所述污水池(1)內，用于吸附污水中的懸浮物；所述分離裝置(2)為空腔結構，設有進水口(3)和出水口(4)；過濾裝置(5)，設置于所述分離裝置(2)的內部，用于過濾所述懸浮物；第一進水渠(6)，所述污水池(1)的底部與所述第一進水渠(6)相連通；所述第一進水渠(6)與所述進水口(3)相連通，用于將分離后的污水引入所述分離裝置(2)的內部；清水渠(7)，與所述出水口(4)相連通，用于盛裝經分離和過濾后所得到的清水。
2.根據權利要求1所述的分離過濾一體化的污水處理系統，其特征在于，還包括消能裝置(8)，所述消能裝置(8)設置于所述污水池(1)的入口，用于降低污水的流速。
3.根據權利要求1所述的分離過濾一體化的污水處理系統，其特征在于，還包括驅動件(9)和第一清潔裝置(10)；所述分離裝置(2)為圓柱狀的空腔結構，所述進水口(3)和所述出水口(4)設置于所述分離裝置(2)的側面，所述分離裝置(2)的外周面用于吸附懸浮物，所述驅動件(9)用于驅動所述分離裝置(2)轉動；所述第一清潔裝置(10)設置于所述污水池(1)的內壁，所述第一清潔裝置(10)的第一收集部(21)與所述分離裝置(2)的外周面相貼合，用于刮取吸附于所述分離裝置(2)的懸浮物。
4.根據權利要求3所述的分離過濾一體化的污水處理系統，其特征在于，所述過濾裝置(5)包括過濾盤(11)和出水管(12)，所述過濾盤(11)為圓盤狀的空腔結構，所述驅動件(9)用于帶動所述過濾盤(11)轉動；所述出水管(12)的一端與所述過濾盤(11)的內部相連通，另一端與所述出水口(4)相連通。
5.根據權利要求4所述的分離過濾一體化的污水處理系統，其特征在于，還包括第二清潔裝置(13)，所述第二清潔裝置(13)設置于所述分離裝置(2)的內壁，所述第二清潔裝置(13)的第二收集部(23)與所述過濾盤(11)的側面相貼合，用于吸取滯留于所述過濾盤(11)的懸浮物。
6.根據權利要求4所述的分離過濾一體化的污水處理系統，其特征在于，還包括出水渠(14)，所述出水渠(14)與所述清水渠(7)相連通；所述出水渠(14)與所述清水渠(7)之間設有出水堰板(15)，所述出水堰板(15)用于將所述污水池(1)的液位維持在所述過濾盤(11)和所述第一清潔裝置(10)的第一收集部(21)之間。
7.根據權利要求6所述的分離過濾一體化的污水處理系統，其特征在于，所述出水渠(14)內設有濁度儀(16)。
8.根據權利要求1所述的分離過濾一體化的污水處理系統，其特征在于，所述污水池(1)的內壁設有至少兩個用于支撐所述分離裝置(2)的滾輪(17)。
9.根據權利要求1所述的分離過濾一體化的污水處理系統，其特征在于，還包括第二進水渠(18)，所述第二進水渠(18)與所述污水池(1)相連通，用于盛裝待處理的污水，所述第二進水渠(18)的出口設有用于布水的第一進水堰槽(19)。
10.根據權利要求1所述的分離過濾一體化的污水處理系統，其特征在于，所述分離裝置為磁鼓，所述污水內投放有磁粉。
發明內容
本發明提供一種分離過濾一體化的污水處理系統，能夠提高懸浮物分離和過濾的協同性，降低占地面積，解決了現階段該領域的難題。
本發明提供一種分離過濾一體化的污水處理系統，包括：
污水池，用于處理污水；
分離裝置，設置于所述污水池內，用于吸附污水中的懸浮物；所述分離裝置為空腔結構，設有進水口和出水口；
過濾裝置，設置于所述分離裝置的內部，用于過濾所述懸浮物；
第一進水渠，所述污水池的底部與所述第一進水渠相連通；所述第一進水渠與所述進水口相連通，用于將分離后的污水引入所述分離裝置的內部；
清水渠，與所述出水口相連通，用于盛裝經分離和過濾后所得到的清水。
根據本發明提供的分離過濾一體化的污水處理系統，還包括消能裝置，所述消能裝置設置于所述污水池的入口，用于降低污水的流速。
根據本發明提供的分離過濾一體化的污水處理系統，還包括驅動件和第一清潔裝置；
所述分離裝置為圓柱狀的空腔結構，所述進水口和所述出水口設置于所述分離裝置的側面，所述分離裝置的外周面用于吸附懸浮物，所述驅動件用于驅動所述分離裝置轉動；
所述第一清潔裝置設置于所述污水池的內壁，所述第一清潔裝置的第一收集部與所述分離裝置的外周面相貼合，用于刮取吸附于所述分離裝置的懸浮物。
根據本發明提供的分離過濾一體化的污水處理系統，所述過濾裝置包括過濾盤和出水管，所述過濾盤為圓盤狀的空腔結構，所述驅動件用于帶動所述過濾盤轉動；
所述出水管的一端與所述過濾盤的內部相連通，另一端與所述出水口相連通。
根據本發明提供的分離過濾一體化的污水處理系統，還包括第二清潔裝置，所述第二清潔裝置設置于所述分離裝置的內壁，所述第二清潔裝置的第二收集部與所述過濾盤的側面相貼合，用于吸取滯留于所述過濾盤的懸浮物。
根據本發明提供的分離過濾一體化的污水處理系統，還包括出水渠，所述出水渠與所述清水渠相連通；
所述出水渠與所述清水渠之間設有出水堰板，所述出水堰板用于將所述污水池的液位維持在所述過濾盤和所述第一清潔裝置的第一收集部之間。
根據本發明提供的分離過濾一體化的污水處理系統，所述出水渠內設有濁度儀。
根據本發明提供的分離過濾一體化的污水處理系統，所述污水池的內壁設有至少兩個用于支撐所述分離裝置的滾輪。
根據本發明提供的分離過濾一體化的污水處理系統，還包括第二進水渠，所述第二進水渠與所述污水池相連通，用于盛裝待處理的污水，所述第二進水渠的出口設有用于布水的第一進水堰槽。
根據本發明提供的分離過濾一體化的污水處理系統，所述分離裝置為磁鼓，所述污水內投放有磁粉。
本發明提出的分離過濾一體化的污水處理系統，包括：污水池，分離裝置，過濾裝置，第一進水渠，清水渠；污水池用于處理污水；分離裝置設置于污水池內，用于吸附污水中的懸浮物；分離裝置為空腔結構，設有進水口和出水口；過濾裝置設置于分離裝置的內部，用于過濾懸浮物；第一進水渠污水池的底部與第一進水渠相連通；第一進水渠與進水口相連通，用于將分離后的污水引入分離裝置的內部；清水渠與出水口相連通，用于盛裝經分離和過濾后所得到的清水。上述污水處理系統包括用于對污水進行分離處理和過濾處理的分離裝置和過濾裝置，且分離裝置為空腔結構，過濾裝置設置在分離裝置的內部，分離裝置和過濾裝置在污水池的外部通過第一進水渠相連通；該設置能夠在不增加占地面積的前提下，實現分離和過濾的雙重處理過程，提高了污水處理的協同性。因此，本發明提出的分離過濾一體化的污水處理系統，能夠提高懸浮物分離和過濾的協同性，降低占地面積，解決了現階段該領域的難題。
（發明人：朱文明;王仁梅;王妍春;錢亮;陳云）
