公布日：2022.11.15
申請日：2022.09.05
分類號：C02F9/04(2006.01)I;B01F27/90(2022.01)I;B01F27/191(2022.01)I;B01F35/33(2022.01)I
摘要
本發明公開了一種臭氧與生物活性炭組合處理工業廢水的裝置及方法，裝置包括殼體，殼體內部被隔板從上到下依次分隔為反應室、回收室，殼體頂部設有臭氧箱以及進水口，位于回收室的殼體側壁上設有儲藥箱，殼體底部設有支撐柱；臭氧箱底部通過出氣孔與反應室連通，儲藥箱通過出藥孔與回收室連通，臭氧箱通過傳動臂與儲藥箱連接；反應室內設有攪拌桿與濾盤；攪拌桿內部設有螺桿；隔板上設有第一出水孔；回收室內設有轉動桿以及濾網，殼體底部設有電機、第二出水孔；所述方法包括一次處理、一次過濾和二次處理、二次過濾；本發明通過設置驅動機構等組件，交替施加臭氧與生物活性炭，提高了對工業廢水的處理效果。
權利要求書

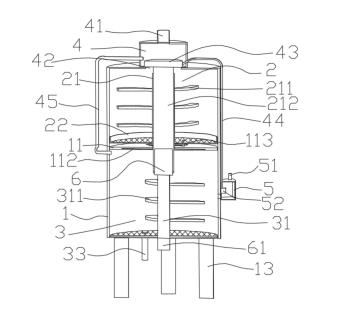

1.一種臭氧與生物活性炭組合處理工業廢水的裝置，包括殼體(1)，其特征在于，所述殼體(1)內部被隔板(11)從上到下依次分隔為反應室(2)、回收室(3)，殼體(1)頂部設有臭氧箱(4)以及進水口(12)，位于所述回收室的殼體(1)側壁上設有儲藥箱(5)，殼體(1)底部設有多組支撐柱(13)；所述臭氧箱(4)頂部設有充氣口(41)，臭氧箱(4)底部通過出氣孔(42)與所述反應室(2)連通，且臭氧箱(4)內底部設有用于開閉出氣孔(42)的擋板(43)，所述擋板(43)上設有貫穿臭氧箱(4)側壁的傳動臂(44)；所述儲藥箱(5)上設有補藥孔(51)，儲藥箱(5)通過出藥孔與回收室(3)連通，且儲藥箱(5)內部設有用于開閉出藥孔的擋塊(52)，所述擋塊(52)通過傳動臂(44)與擋板(43)連接；所述反應室(2)內設有與所述隔板(11)轉動連接的攪拌桿(21)，所述攪拌桿(21)上設有多組間隔分布的第一攪拌葉(211)，且位于第一攪拌葉(211)與隔板(11)之間的攪拌桿(21)上固定套設有濾盤(22)；所述攪拌桿(21)內部設有與其螺紋連接的螺桿(212)；所述螺桿(212)一端貫穿隔板(11)與用于驅動螺桿(212)上下往復運動的驅動機構(6)連接，螺桿(212)另一端與擋板(43)固定連接；所述隔板(11)上設有多組第一出水孔(111)，隔板(11)內壁設有用于開閉所述第一出水孔(111)的滑片(112)，所述滑片(112)上設有在轉動時與多組所述第一出水孔(111)一一對應的對接孔(115)，且被隔板(11)遮蓋的所述滑片(112)上設有調節柱(113)，所述調節柱(113)貫穿濾盤(22)；所述回收室(3)內設有轉動桿(31)以及與轉動桿(31)套接的濾網(32)，所述轉動桿(31)一端與驅動機構(6)固定連接，轉動桿(31)另一端與設置在殼體(1)底部用于控制驅動機構(6)的電機(61)連接，且位于所述濾網(32)上方的轉動桿(31)上設有多組第二攪拌葉(311)；回收室(3)底部設有與回收室(3)內部連通的第二出水孔(33)。
2.如權利要求1所述的一種臭氧與生物活性炭組合處理工業廢水的裝置，其特征在于，多組所述第一攪拌葉(211)以及多組所述第二攪拌葉(311)的葉片末端均設有用于清理殼體(1)側壁反應物的刷毛。
3.如權利要求1所述的一種臭氧與生物活性炭組合處理工業廢水的裝置，其特征在于，所述調節柱(113)貫穿濾盤(22)，位于濾盤(22)與隔板(11)之間的所述調節柱(113)上套設有用于疏通工業廢水的刮板(114)。
4.如權利要求1所述的一種臭氧與生物活性炭組合處理工業廢水的裝置，其特征在于，所述濾盤(22)側壁上設有排渣孔，位于濾盤(22)所在位置的殼體(1)側壁上設有與排渣孔對應的排渣收集管(14)，所述排渣收集管(14)上設有開關閥。
5.如權利要求1所述的一種臭氧與生物活性炭組合處理工業廢水的裝置，其特征在于，位于第二攪拌葉(311)與殼體(1)之間的所述回收室(3)內設有用于碰撞隔板(11)、濾網(32)而產生振動的滑桿(34)，所述滑桿(34)側壁通過連接桿與位于隔板(11)下方的所述傳動臂(44)側壁固定連接。
6.如權利要求1所述的一種臭氧與生物活性炭組合處理工業廢水的裝置，其特征在于，所述驅動機構(6)選用轉筒，所述轉筒側壁周向等間距設有多組沿水平方向設置的橫向滑槽(62)，且相鄰的橫向滑槽(62)之間通過V字型滑槽(63)連接，且橫向滑槽(62)與V字型滑槽(63)的深度相同，所述螺桿(212)內壁上設有與橫向滑槽(62)或V字型滑槽(63)滑動連接的滑塊(213)。
7.如權利要求1所述的一種臭氧與生物活性炭組合處理工業廢水的裝置，其特征在于，所述臭氧箱(4)通過導氣管(45)與所述回收室(3)連通。
8.如權利要求1所述的一種臭氧與生物活性炭組合處理工業廢水的裝置，其特征在于，所述殼體(1)側壁上設有與其密封閉合的倉門(15)。
9.根據權利要求1-8任意一項所述裝置進行回收工業廢水的處理方法，其特征在于，包括以下步驟：S1、將工業廢水通過進水口(12)注入反應室(2)中，同時開啟充氣口(41)與電機(6)，使驅動機構(6)引導與螺桿(212)連接的擋板(43)進行上下往復運動，從而在擋板(43)上移時將臭氧從出氣孔(42)釋放進反應室(2)與工業廢水進行反應，對工業廢水進行一次處理；S2、再通過與螺桿(212)配合的攪拌桿(21)往復轉動下，帶動濾盤(22)對一次處理后的工業廢水進行一次過濾后，第一出水孔(111)因?yàn)V盤(22)的往復轉動而間歇性開閉，從而將一次過濾后的工業廢水逐漸注入回收室(3)中；S3、在S1步驟進行的同時，通過驅動機構(6)控制擋板(43)的上下往復運動來間接控制所述擋塊(44)，從而在擋板(43)下移時將生物活性炭從出藥孔施加進回收室(3)，對一次過濾后的工業廢水進行二次處理，并利用與驅動機構(6)同步轉動的第二攪拌葉(311)使工業廢水與生物活性炭進行攪拌混合；S4、將經過一次、二次處理后的工業廢水通過濾網(32)進行二次過濾，從第二出水孔(33)處得到處理完成的工業廢水。
（發明人：袁維波;李華杰;梁曼麗;趙春陽;劉燕萍）
