公布日：2022.08.12
申請日：2022.05.18
分類號：C02F9/04(2006.01)I;C02F1/66(2006.01)I;C02F1/52(2006.01)I;C02F101/14(2006.01)N
摘要
本發明公開了一種污水高效除氟系統及方法，屬于污水處理技術領域。通過采用分段除氟裝置分段除氟，合理控制各段除氟效率，提高污水除氟效率，可使污水氟離子降至1mg/L以下，在徹底去除污水中氟離子的同時，運行成本低，工程投資低，含氟泥渣量少且無二次污染，操作管理簡單，克服了現有除氟系統藥劑投加量大、氟泥渣產量大、工程投資及運行成本高等問題。本發明提供的一種污水高效除氟系統及方法有效克服了現有技術中的種種缺點，具有高度產業利用價值。
權利要求書
1.一種污水高效除氟方法，其特征在于，包括以下步驟：污水先通過一級除氟裝置除氟，使污水中氟離子含量降低至10-20mg/L；再經二級除氟裝置除氟，使污水中氟離子含量降低至3-10mg/L；最后經三級除氟裝置除氟，使產水氟離子降至1mg/L以下。

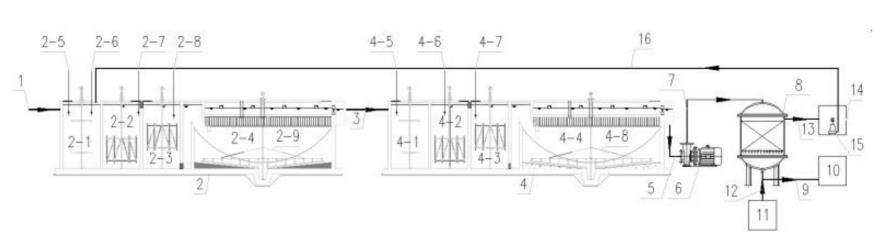

2.一種污水高效除氟系統，其特征在于，包括按進水方向依次連通的：一級除氟沉淀池(2)，二級除氟沉淀池(4)，除氟器(8)，和產水池(10)；按進水方向，所述一級除氟沉淀池(2)設置有：一級pH調節區(2-1)，絮凝區(2-2)，一級助凝區(2-3)以及一級沉淀區(2-4)；按進水方向，所述二級除氟沉淀池(4)設置有：二級pH調節區(4-1)，除氟區(4-2)，二級助凝區(4-3)以及二級沉淀區(4-4)。
3.根據權利要求2所述的污水高效除氟系統，其特征在于，還包括：除氟器再生裝置(11)；所述除氟器再生裝置(11)與所述除氟器(8)相連。
4.根據權利要求3所述的污水高效除氟系統，其特征在于，還包括：再生廢液池(14)；所述再生廢液池(14)與所述除氟器(8)和所述一級pH調節區(2-1)相連。
5.一種污水高效除氟方法，其特征在于，利用權利要求2所述污水高效除氟系統除氟，包括以下步驟：將污水送至所述一級pH調節區(2-1)，在所述一級pH調節區(2-1)內先加入一級pH調節劑調節pH值至9-10，然后加入一級除氟劑，并依次流入所述絮凝區(2-2)、所述一級助凝區(2-3)和所述一級沉淀區(2-4)，流經所述絮凝區(2-2)時加入絮凝劑，流經所述一級助凝區(2-3)時加入一級助凝劑，然后在所述一級沉淀區(2-4)內實現泥渣與污水的分離；分離所得污水送至所述二級pH調節區(4-1)，在所述二級pH調節區(4-1)內先加入二級pH調節劑調節pH值至7-8，出水依次流經所述除氟區(4-2)、所述二級助凝區(4-3)和所述二級沉淀區(4-4)，流經所述除氟區(4-2)時加入二級除氟劑，流經所述二級助凝區(4-3)時加入二級助凝劑，然后在所述二級沉淀區(4-4)內實現泥渣與污水的分離；分離所得污水進入所述除氟器(8)，除氟后污水進入所述產水池(10)，完成污水除氟。
6.一種污水高效除氟方法，其特征在于，利用權利要求3所述污水高效除氟系統除氟，包括以下步驟：將污水送至所述一級pH調節區(2-1)，在所述一級pH調節區(2-1)內先加入一級pH調節劑調節pH值至9-10，然后加入一級除氟劑，并依次流入所述絮凝區(2-2)、所述一級助凝區(2-3)和所述一級沉淀區(2-4)，流經所述絮凝區(2-2)時加入絮凝劑，流經所述一級助凝區(2-3)時加入一級助凝劑，然后在所述一級沉淀區(2-4)內實現泥渣與污水的分離；分離所得污水送至所述二級pH調節區(4-1)，在所述二級pH調節區(4-1)內先加入二級pH調節劑調節pH值至7-8，出水依次流經所述除氟區(4-2)、所述二級助凝區(4-3)和所述二級沉淀區(4-4)，流經所述除氟區(4-2)時加入二級除氟劑，流經所述二級助凝區(4-3)時加入二級助凝劑，然后在所述二級沉淀區(4-4)內實現泥渣與污水的分離；分離所得污水進入所述除氟器(8)，除氟后污水進入所述產水池(10)，完成污水除氟；當所述除氟器(8)中的除氟劑吸附飽和后，除氟器(8)停止進水，經所述除氟器再生裝置(11)通入再生液對除氟劑再生后除氟器(8)再次進水、投入運行。
7.一種污水高效除氟方法，其特征在于，利用權利要求4所述污水高效除氟系統除氟，包括以下步驟：將污水送至所述一級pH調節區(2-1)，在所述一級pH調節區(2-1)內先加入一級pH調節劑調節pH值至9-10，然后加入一級除氟劑，并依次流入所述絮凝區(2-2)、所述一級助凝區(2-3)和所述一級沉淀區(2-4)，流經所述絮凝區(2-2)時加入絮凝劑，流經所述一級助凝區(2-3)時加入一級助凝劑，然后在所述一級沉淀區(2-4)內實現泥渣與污水的分離；分離所得污水送至所述二級pH調節區(4-1)，在所述二級pH調節區(4-1)內先加入二級pH調節劑調節pH值至7-8，出水依次流經所述除氟區(4-2)、所述二級助凝區(4-3)和所述二級沉淀區(4-4)，流經所述除氟區(4-2)時加入二級除氟劑，流經所述二級助凝區(4-3)時加入二級助凝劑，然后在所述二級沉淀區(4-4)內實現泥渣與污水的分離；分離所得污水進入所述除氟器(8)，除氟后污水進入所述產水池(10)，完成污水除氟；當所述除氟器(8)中的除氟劑吸附飽和后，除氟器(8)停止進水，經所述除氟器再生裝置(11)通入再生液對除氟劑再生后除氟器(8)再次進水、投入運行；所述除氟器再生裝置(11)再生除氟劑時產生的再生廢水進入所述再生廢液池(14)，再回流至所述一級pH調節區(2-1)內，形成除氟循環。
8.根據權利要求5-7所述的污水高效除氟方法，其特征在于，所述一級pH調節劑為硫酸、鹽酸、氫氧化鈉或石灰；所述一級除氟劑為石灰和/或氯化鈣；所述絮凝劑為PAC或PFS；所述一級助凝劑為PAM；所述二級pH調節劑為硫酸或鹽酸；所述二級除氟劑為鋁、鐵、鈣、鎂復合鹽；所述二級助凝劑為PAM。
9.根據權利要求8所述的污水高效除氟方法，其特征在于，所述一級除氟劑的投加量為使一級pH調節區中鈣離子與污水中氟離子摩爾比為0.7-1.0；所述絮凝劑的投加量為50-100mg/L；所述一級助凝劑的投加量為5-10mg/L；所述二級除氟劑投加量為二級除氟劑與所述一級沉淀區(2-4)出水中氟離子的質量比為(1-2):1；所述二級助凝劑的投加量為3-5mg/L。
10.權利要求2-4所述的污水高效除氟系統在污水除氟中的應用。
發明內容
本發明的目的在于提供一種污水高效除氟系統及方法，以解決上述現有技術存在的問題。
為實現上述目的，本發明提供了如下技術方案：
一種污水高效除氟方法，其特征在于，包括以下步驟：污水先通過一級除氟裝置除氟，使污水中氟離子含量降低至10-20mg/L；再經二級除氟裝置除氟，使污水中氟離子含量降低至3-10mg/L；最后經三級除氟裝置除氟，使產水氟離子降至1mg/L以下。
本發明還提供了一種污水高效除氟系統，包括按進水方向依次連通的：一級除氟沉淀池，二級除氟沉淀池，除氟器，和產水池；
按進水方向，所述一級除氟沉淀池設置有：一級pH調節區，絮凝區，一級助凝區以及一級沉淀區；
按進水方向，所述二級除氟沉淀池設置有：二級pH調節區，除氟區，二級助凝區以及二級沉淀區。
針對上述污水高效除氟系統，本發明還提供了一種污水高效除氟方法，包括以下步驟：將污水送至所述一級pH調節區，在所述一級pH調節區內先加入一級pH調節劑調節pH值至9-10，為一級除氟劑除氟創造適宜的反應條件，然后加入一級除氟劑，并依次流入所述絮凝區、所述一級助凝區和所述一級沉淀區，流經所述絮凝區時加入絮凝劑，流經所述一級助凝區時加入一級助凝劑，然后在所述一級沉淀區內實現泥渣與污水的分離；
分離所得污水送至所述二級pH調節區，在所述二級pH調節區內先加入二級pH調節劑調節pH值至7-8，為二級除氟劑除氟創造適宜的反應條件，出水依次流經所述除氟區、所述二級助凝區和所述二級沉淀區，流經所述除氟區時加入二級除氟劑，流經所述二級助凝區時加入二級助凝劑，然后在所述二級沉淀區內實現泥渣與污水的分離；
分離所得污水進入所述除氟器，除氟后污水進入所述產水池，完成污水除氟。
優選地，所述污水高效除氟系統還包括：除氟器再生裝置；所述除氟器再生裝置與所述除氟器相連。
針對上述污水高效除氟系統，本發明還提供了一種污水高效除氟方法，包括以下步驟：將污水送至所述一級pH調節區，在所述一級pH調節區內先加入一級pH調節劑調節pH值至9-10，然后加入一級除氟劑，并依次流入所述絮凝區、所述一級助凝區和所述一級沉淀區，流經所述絮凝區時加入絮凝劑，流經所述一級助凝區時加入一級助凝劑，然后在所述一級沉淀區內實現泥渣與污水的分離；
分離所得污水送至所述二級pH調節區，在所述二級pH調節區內先加入二級pH調節劑調節pH值至7-8，出水依次流經所述除氟區、所述二級助凝區和所述二級沉淀區，流經所述除氟區時加入二級除氟劑，流經所述二級助凝區時加入二級助凝劑，然后在所述二級沉淀區內實現泥渣與污水的分離；
分離所得污水進入所述除氟器，除氟后污水進入所述產水池，完成污水除氟；
當所述除氟器中的除氟劑吸附飽和后，除氟器停止進水，經所述除氟器再生裝置通入再生液對除氟劑再生后除氟器再次進水、投入運行。
優選地，所述污水高效除氟系統還包括：再生廢液池；所述再生廢液池與所述除氟器和所述一級pH調節區相連。
針對上述污水高效除氟系統，本發明還提供了一種污水高效除氟方法，包括以下步驟：將污水送至所述一級pH調節區，在所述一級pH調節區內先加入一級pH調節劑調節pH值至9-10，然后加入一級除氟劑，并依次流入所述絮凝區、所述一級助凝區和所述一級沉淀區，流經所述絮凝區時加入絮凝劑，流經所述一級助凝區時加入一級助凝劑，然后在所述一級沉淀區內實現泥渣與污水的分離；
分離所得污水送至所述二級pH調節區，在所述二級pH調節區內先加入二級pH調節劑調節pH值至7-8，出水依次流經所述除氟區、所述二級助凝區和所述二級沉淀區，流經所述除氟區時加入二級除氟劑，流經所述二級助凝區時加入二級助凝劑，然后在所述二級沉淀區內實現泥渣與污水的分離；
分離所得污水進入所述除氟器，除氟后污水進入所述產水池，完成污水除氟；
當所述除氟器中的除氟劑吸附飽和后，除氟器停止進水，經所述除氟器再生裝置通入再生液對除氟劑再生后除氟器再次進水、投入運行；
所述除氟器再生裝置再生除氟劑時產生的再生廢水進入所述再生廢液池，再回流至所述一級pH調節區內，形成除氟循環。
本發明的除氟劑再生廢水通過回流至系統前段、使其攜帶的氟離子通過混凝沉淀作用去除，無二次污染產生、不增加工程投資。
優選地，所述一級pH調節劑為硫酸、鹽酸、氫氧化鈉或石灰；所述一級除氟劑為石灰和/或氯化鈣；所述絮凝劑為PAC(聚合氯化鋁)或PFS(聚合硫酸鐵)；所述一級助凝劑為PAM(聚丙烯酰胺)；所述二級pH調節劑為硫酸或鹽酸；所述二級除氟劑為鋁、鐵、鈣、鎂復合鹽；所述二級助凝劑為PAM。
本發明先用石灰和/或氯化鈣去除污水中大量的氟，以降低運行成本，然后采用專用除氟劑進一步去除氟一方面減少污水中引入的鈣離子、另一方面降低樹脂除氟的工程投資，最后采用樹脂除氟以確保產水中的氟離子濃度降至1mg/L以下。
優選地，所述一級除氟劑的投加量為使一級pH調節區中鈣離子與污水中氟離子摩爾比為0.7-1.0；所述絮凝劑的投加量為50-100mg/L；所述一級助凝劑的投加量為5-10mg/L；所述二級除氟劑投加量為二級除氟劑與所述一級沉淀區出水中氟離子的質量比為(1-2):1；所述二級助凝劑的投加量為3-5mg/L。
優選地，所述除氟劑為除氟樹脂；所述除氟器再生裝置為硫酸鋁或氯化鋁投加裝置。
本發明還提供了上述的污水高效除氟系統在污水除氟中的應用。
本發明通過進水管將污水送入一級除氟沉淀池，通過一級pH調節劑、一級除氟劑、絮凝劑及一級助凝劑的綜合作用初步去除污水中的氟離子，使一級除氟沉淀池出水氟離子濃度在10-20mg/L，一級除氟沉淀池出水進入二級除氟沉淀池，通過二級pH調節劑、二級除氟劑、二級助凝劑的綜合作用進一步去除污水中的氟離子，使二級除氟沉淀池出水氟離子濃度降至3-10mg/L，二級除氟沉淀池出水進入除氟器，通過專用除氟劑的離子交換作用徹底去除污水中的氟離子，使產水氟離子降至1mg/L以下，直至除氟劑飽和。
除氟器中除氟劑飽和后系統停止進水，通過除氟器再生裝置對除氟器進行再生，產生的再生廢液經再生廢液管送至再生廢液池，然后經再生廢液提升泵、再生廢液回流管送至一級除氟沉淀池，通過混凝沉淀作用去除廢液中的氟離子。除氟器再生完成后系統繼續進水運行，如此循環。
本發明的有益技術效果如下：
(1)本發明提供的一種污水高效除氟系統及方法，通過分段除氟裝置分段除氟、合理控制各段除氟效率，除氟效率高，可使污水氟離子降至1mg/L以下，在徹底去除污水中氟離子的同時，運行成本低，工程投資低，含氟泥渣量少，操作管理簡單；
(2)本發明提供的一種污水高效除氟系統及方法，出水氟離子小于1mg/L、鈣離子小于100mg/L，相較于常用的石灰結合氯化鈣除氟方法(出水氟離子6-8mg/L、鈣離子600-1000mg/L)，具有綜合藥劑使用量少、系統除氟徹底，無大量泥渣產生等優點；
(3)本發明提供的一種污水高效除氟系統及方法，相較于專用除氟劑除氟方法，具有引入離子少、運行成本低、系統除氟徹底等優點；
(4)本發明提供的一種污水高效除氟系統及方法，相較于吸附及離子交換除氟方法，具有操作管理簡單、工程投資低、運行成本低、無二次污染物等優點。
（發明人：趙寧華;章建科;陳輝洋;鄒平;魏宏斌;吳小超;張磊）
