公布日：2022.08.12
申請日：2022.05.26
分類號：C02F9/14(2006.01)I;C02F3/32(2006.01)I
摘要
本發明公開了污水處理技術領域的一種利用水生植物的污水處理系統，包括固定架及連接于固定架之間的種植板，固定架的頂部固定有橫板，橫板上設有藥物箱，種植板的均布有水生植物，水生植物朝向污水排出側設有濾網，雙向絲杠的一側設有清理組件，水生植物內插接有雙向絲杠，清理組件螺接于雙向絲杠上，濾網的兩側均設有固定于固定架上的集污框，種植板的底部且位于濾網遠離污水排出側設有轉軸，轉軸上套設有多個水輪，通過第一傳動組件帶動清理組件對濾網以及濾網一側的垃圾進行清理，通過第二傳動組件帶動料閥進行間歇性的動作，藥物順著水流間歇性的流入到污水中，通過水生植物結合藥物技術，能夠大大提高污水的處理效果和處理效率，節能環保。
權利要求書

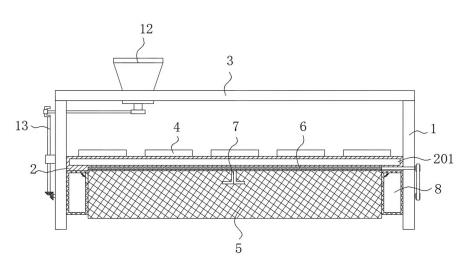

1.一種利用水生植物的污水處理系統，包括固定架（1）及連接于所述固定架（1）之間的種植板（2），其特征在于：所述固定架（1）的頂部固定有橫板（3），所述橫板（3）上設有藥物箱（12），所述種植板（2）的均布有水生植物（4），所述水生植物（4）朝向污水排出側設有濾網（5），所述雙向絲杠（6）的一側設有清理組件（7），所述水生植物（4）內插接有雙向絲杠（6），所述清理組件（7）螺接于所述雙向絲杠（6）上，所述濾網（5）的兩側均設有固定于所述固定架（1）上的集污框（8），所述種植板（2）的底部且位于所述濾網（5）遠離污水排出側設有轉軸（9），所述轉軸（9）上套設有多個水輪（10），所述轉軸（9）貫穿于所述固定架（1）的一端通過第一傳動組件（11）與清理組件（7）傳動連接，所述轉軸（9）貫穿于另一則所述固定架（1）的另一端通過第二傳動組件（13）與藥物箱（12）相連接。
2.根據權利要求1所述的一種利用水生植物的污水處理系統，其特征在于：所述種植板（2）上固定有浮體（201），所述種植板（2）的兩端滑動連接于所述固定架（1）上。
3.根據權利要求1所述的一種利用水生植物的污水處理系統，其特征在于：所述清理組件（7）包括延伸板（701），所述延伸板（701）的一端開有與雙向絲杠（6）相螺接的螺孔（702），所述延伸板（701）的另一端兩側均固定有清理刷（704），所述清理刷（704）靠近所述濾網（5）的一側設有集雜鏟板（703）。
4.根據權利要求1所述的一種利用水生植物的污水處理系統，其特征在于：所述集污框（8）包括濾框（801），所述濾框（801）朝向所述清理組件（7）的一側開有活動門（802），所述活動門（802）與所述濾框（801）的內腔頂部之間連接有彈簧（803）。
5.根據權利要求1所述的一種利用水生植物的污水處理系統，其特征在于：所述第一傳動組件（11）包括套設于雙向絲杠（6）一端的從動帶輪（111）以及套設于所述轉軸（9）一端的驅動帶輪（113），所述從動帶輪（111）和所述驅動帶輪（113）之間連接有傳動帶（112）。
6.根據權利要求1所述的一種利用水生植物的污水處理系統，其特征在于：所述第二傳動組件（13）包括豎直設置的傳動軸（132），所述傳動軸（132）的底端設有從動錐齒輪（134），所述轉軸（9）遠離第一傳動組件（11）一端的主動錐齒輪（131），所述主動錐齒輪（131）與所述從動錐齒輪（134）相嚙合，所述傳動軸（132）的頂端設有曲軸（136），所述曲軸（136）上套設有橫向設置的往復連桿（133），所述往復連桿（133）遠離曲軸（136）的一端設有料閥（137）。
7.根據權利要求6所述的一種利用水生植物的污水處理系統，其特征在于：所述傳動軸（132）通過支撐軸承（135）固定于所述固定架（1）上，所述料閥（137）與所述藥物箱（12）的出料口相貼合。
發明內容
本發明提供一種利用水生植物的污水處理系統，以解決上述背景技術中提出的注入污水中的雜物跟隨水流流動對水生植物造成影響，僅通過水生植物進行處理，容易造成水生植物容易死亡的問題。
本發明提供一種利用水生植物的污水處理系統，采用如下的技術方案：包括固定架及連接于所述固定架之間的種植板，所述固定架的頂部固定有橫板，所述橫板上設有藥物箱，所述種植板的均布有水生植物，所述水生植物朝向污水排出側設有濾網，所述雙向絲杠的一側設有清理組件，所述水生植物內插接有雙向絲杠，所述清理組件螺接于所述雙向絲杠上，所述濾網的兩側均設有固定于所述固定架上的集污框，所述種植板的底部且位于所述濾網遠離污水排出側設有轉軸，所述轉軸上套設有多個水輪，所述轉軸貫穿于所述固定架的一端通過第一傳動組件與清理組件傳動連接，所述轉軸貫穿于另一則所述固定架的另一端通過第二傳動組件與藥物箱相連接。
可選的，所述種植板上固定有浮體，所述種植板的兩端滑動連接于所述固定架上。
可選的，所述清理組件包括延伸板，所述延伸板的一端開有與雙向絲杠相螺接的螺孔，所述延伸板的另一端兩側均固定有清理刷，所述清理刷靠近所述濾網的一側設有集雜鏟板。
通過采用上述技術方案，通過集雜鏟板將垃圾進行集中處理，通過清理刷能夠?qū)V網進行疏通。
可選的，所述集污框包括濾框，所述濾框朝向所述清理組件的一側開有活動門，所述活動門與所述濾框的內腔頂部之間連接有彈簧。
通過采用上述技術方案，實現垃圾的統一收集。
可選的，所述第一傳動組件包括套設于雙向絲杠一端的從動帶輪以及套設于所述轉軸一端的驅動帶輪，所述從動帶輪和所述驅動帶輪之間連接有傳動帶。
通過采用上述技術方案，實現清理組件的傳動。
可選的，所述第二傳動組件包括豎直設置的傳動軸，所述傳動軸的底端設有從動錐齒輪，所述轉軸遠離第一傳動組件一端的主動錐齒輪，所述主動錐齒輪與所述從動錐齒輪相嚙合，所述傳動軸的頂端設有曲軸，所述曲軸上套設有橫向設置的往復連桿，所述往復連桿遠離曲軸的一端設有料閥。
通過采用上述技術方案，實現料閥間歇性動作的傳動。
可選的，所述傳動軸通過支撐軸承固定于所述固定架上，所述料閥與所述藥物箱的出料口相貼合。
通過采用上述技術方案，結構穩定，避免藥物泄露。
綜上所述，本發明包括以下至少一種有益效果：1、本發明通過濾網一方面能夠?qū)λ参镞M(jìn)行保護，另一方面可對垃圾進行收集；2、本發明通過水流驅動水輪轉動，分別通過第一傳動組件帶動清理組件對濾網以及濾網一側的垃圾進行清理，通過第二傳動組件帶動料閥進行間歇性的動作，藥物順著水流間歇性的流入到污水中，保證藥物能夠均沉降在污水底部，對污水進行處理；3、本發明通過水生植物結合藥物技術，能夠大大提高污水的處理效果和處理效率，節能環保。
（發明人：周國林;孫云利;陳華艷;簡興）
