公布日：2022.11.08
申請日：2022.08.10
分類號：C02F3/14(2006.01)I
摘要
本發明公開了一種好氧用限定流MBBR污水處理系統及處理方法，屬于污水處理技術領域。其解決了現有技術中MBBR裝置過水不暢、填料堆積、維護難度大及使用壽命短的技術問題。該污水處理系統包括反應池，在反應池的池壁上分別設置有進水口和出水口，在反應池內部設置有限定裝置和支撐結構，限定裝置包括限定容器，限定容器的頂部設置有生物填料投加口，通過生物填料投加口向限定容器內投放生物填料，在限定容器與反應池的底壁之間的空間內設置有輔助曝氣裝置和微孔曝氣裝置，微孔曝氣裝置的主管與外部氣源連通，可以提供生化反應所需要的溶解氧。本發明通過生物填料在限定裝置內均勻流化，避免了填料大量堆積。
權利要求書
1.一種好氧用限定流MBBR污水處理系統，其包括反應池，在所述的反應池的池壁上分別設置有進水口和出水口，其特征在于：在所述的反應池內部設置有限定裝置和用于支撐所述限定裝置的支撐結構，所述的限定裝置包括限定容器，所述的限定容器的頂部設置有生物填料投加口，通過所述的生物填料投加口向所述的限定容器內投放生物填料，所述的限定容器整體形狀為立方體，在所述的限定容器的容器壁上設置有若干個通孔，每個通孔的面積小于所述的生物填料的體積；所述的支撐結構包括四個支撐體，其中兩個支撐體分別位于所述的限定容器的兩側，另外兩個支撐體的一端連接在所述的限定容器的底部，另一端連接在所述的反應池的底壁上；在所述的限定容器與反應池的底壁之間的空間內設置有輔助曝氣裝置和微孔曝氣裝置，所述的微孔曝氣裝置位于所述的輔助曝氣裝置的下方。
2.根據權利要求1所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的限定容器包括立方體框架，在所述的立方體框架的各個面上設置有攔截篩網，若干個通孔設置在所述的攔截篩網上。
3.根據權利要求1所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的進水口和出水口分別位于所述的反應池的相對側壁上，并且所述的出水口在遠離所述的進水口位置相對的反應池的側壁的一端。
4.根據權利要求1所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的限定容器內的生物填料的填充密度為20-65％。
5.根據權利要求1所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的輔助曝氣裝置包括曝氣主管、曝氣支管和輔助曝氣支架，所述的曝氣主管固定在所述的輔助曝氣支架上，所述的曝氣支管間隔均勻的分布在所述的曝氣主管上。
6.根據權利要求1所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的微孔曝氣裝置包括微孔曝氣主管、微孔曝氣支管和微孔曝氣支架，所述的微孔曝氣主管固定在所述的微孔曝氣支架上，所述的微孔曝氣支架固定在所述的反應池的底壁上，所述的微孔曝氣支管間隔均勻的分布在所述的微孔曝氣主管上。
7.根據權利要求2所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的攔截篩網為不銹鋼材質制作而成。
8.根據權利要求5所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的輔助曝氣裝置與限定容器底部的垂直距離為150mm-450mm，所述的曝氣支管上設置有直徑為2mm-10mm的孔洞，相鄰的孔洞之間的間距為100mm-600mm，與中垂線夾角30-45°對稱布置，并且每個孔洞的開設方向?yàn)樾毕蛏�，所述的曝氣主管通過管道連接有外部氣源。
9.根據權利要求1所述的一種好氧用限定流MBBR污水處理系統，其特征在于：所述的生物填料投加口的高度不低于所述的反應池頂部的高度。
10.一種好氧用限定流MBBR污水處理方法，其特征在于，其采用權利要求1-9任一項所述的一種好氧用限定流MBBR污水處理系統，所述的方法包括以下步驟：a、待處理污水通過進水口進入反應池內部，向限定容器內投加一定量的生物填料；b、通過微孔曝氣裝置提供生化反應所需要的溶解氧，通過輔助曝氣裝置均化水質，并輔助生物填料懸浮運動；c、待處理污水中的污染物經過生物填料表面生物膜反應后，出水經過出水口排出。
發明內容
本發明的目的之一在于提供一種好氧用限定流MBBR污水處理系統，其能夠解決現有技術中MBBR裝置過水不暢、填料堆積、維護難度大及使用壽命短的技術問題，其通過生物填料在限定裝置內均勻流化，解決了填料大量堆積的技術問題。
為了實現上述目的，本發明采用了以下技術方案：

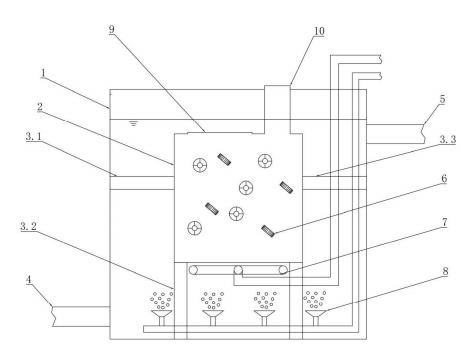

一種好氧用限定流MBBR污水處理系統，其包括反應池，在所述的反應池的池壁上分別設置有進水口和出水口，在所述的反應池內部設置有限定裝置和用于支撐所述限定裝置的支撐結構，所述的限定裝置包括限定容器，所述的限定容器的頂部設置有生物填料投加口，通過所述的生物填料投加口向所述的限定容器內投放生物填料，所述的限定容器整體形狀為立方體，在所述的限定容器的容器壁上設置有若干個通孔，每個通孔的面積小于所述的生物填料的體積；
所述的支撐結構包括四個支撐體，其中兩個支撐體分別位于所述的限定容器的兩側，另外兩個支撐體的一端連接在所述的限定容器的底部，另一端連接在所述的反應池的底壁上；在所述的限定容器與反應池的底壁之間的空間內設置有輔助曝氣裝置和微孔曝氣裝置，所述的微孔曝氣裝置位于所述的輔助曝氣裝置的下方。
作為本發明的一個優選方案，所述的限定容器包括立方體框架，在所述的立方體框架的各個面上設置有攔截篩網，若干個通孔設置在所述的攔截篩網上。
作為本發明的另一個優選方案，所述的進水口和出水口分別位于所述的反應池的相對側壁上，并且所述的出水口在遠離所述的進水口位置相對的反應池的側壁的一端。
進一步，所述的限定容器內的生物填料的填充密度為20-65％。
優選的，所述的輔助曝氣裝置包括曝氣主管、曝氣支管和輔助曝氣支架，所述的曝氣主管固定在所述的輔助曝氣支架上，所述的曝氣支管間隔均勻的分布在所述的曝氣主管上。
優選的，所述的微孔曝氣裝置包括微孔曝氣主管、微孔曝氣支管和微孔曝氣支架，所述的微孔曝氣主管固定在所述的微孔曝氣支架上，所述的微孔曝氣支架固定在所述的反應池的底壁上，所述的微孔曝氣支管間隔均勻的分布在所述的微孔曝氣主管上。
優選的，所述的攔截篩網為不銹鋼材質制作而成，也可以由其它有機合成材料制作而成。
優選的，所述的輔助曝氣裝置與限定容器底部的垂直距離為150mm-450mm，所述的曝氣支管上設置有直徑為2mm-10mm的孔洞，相鄰的孔洞之間的間距為100mm-600mm，與中垂線夾角30-45°對稱布置，并且每個孔洞的開設方向?yàn)樾毕蛏希龅钠貧庵鞴芡ㄟ^(guò)管道連接有外部氣源。
優選的，所述的生物填料投加口的高度不低于所述的反應池頂部的高度。
本發明的另一目的在于提供一種好氧用限定流MBBR污水處理方法，其采用上述的好氧用限定流MBBR污水處理系統，包括以下步驟：
a、待處理污水通過進水口進入反應池內部，向限定容器內投加一定量的生物填料；
b、通過微孔曝氣裝置提供生化反應所需要的溶解氧，通過輔助曝氣裝置均化水質，并輔助生物填料懸浮運動；
c、待處理污水中的污染物經過生物填料表面生物膜反應后，出水經過出水口排出。
與現有技術相比，本發明帶來了以下有益技術效果：
本發明提出了一種好氧用限定流MBBR污水處理系統，其通過在反應池內設置限定容器，在限定容器內投加生物填料，并且通過限定容器可以避免生物填料排出，生物填料在限定容器內均勻流化，解決了現有技術中生物填料容易在攔截篩網前大量堆積的技術問題。
與上述的限定容器相互配合的輔助曝氣裝置和微孔曝氣裝置，通過輔助曝氣裝置輔助生物填料流化，可防止生物填料堵塞限定容器壁上的通孔，并且通過限定容器的作用，可以將生物填料限制在限定容器內；微孔曝氣裝置的微孔曝氣主管與外部氣源連通，可以提供生化反應所需要的溶解氧。
本發明系統運行不受水量和氣量變化的影響，當系統受較大水量沖擊或風機停運等突發情況下，好氧用限定流MBBR系統也不會發生攔網堵塞問題，仍能保證系統安全運行；本發明系統具有結構簡單、方便安裝、便于維護，且維護成本低、使用壽命長的優點。
本發明提出的一種好氧用限定流MBBR污水處理方法，因其通過限定容器可以防止生物填料大量堆積，其在運行方面也有了極大的改善。
（發明人：王忠祥;劉宜龍;閆吉曉;楊曉美;石遵磊;趙鵬）
