公布日：2022.01.07
申請日：2021.09.29
分類號：C02F3/28(2006.01)I
摘要
本發明屬于污水處理技術領域，具體涉及一種厭氧廢水處理裝置，包括厭氧塔，厭氧塔的內底部設置有旋流布水器，旋流布水器包括錐體和連接管道，錐體的頂部開設有進水口，連接管道貫穿厭氧塔側壁與進水口密封連接，錐體的內部開設有集水腔，錐體內豎直方向上設置有多層布水層，集水腔的頂部開設有第一環形槽，第一環形槽內滑動設置有環形塞體和第一彈簧，錐體的頂部開設有第二環形槽，連接管道的側壁上開設有多個調節通道，連接管道的自由端設置有第一連接頭和第二連接頭，第二連接頭上設置有調節組件。用來解決現有難以將出水速度調節至最佳狀態，無法使流出的污水與污泥充分混合，導致反應器污水處理效率較低的問題。
權利要求書
1.一種厭氧廢水處理裝置，包括厭氧塔，所述厭氧塔的內底部設置有旋流布水器，其特征在于：所述旋流布水器包括錐體和連接管道，所述錐體固定安裝于厭氧塔的底部，所述錐體的頂部開設有進水口，所述連接管道貫穿厭氧塔側壁與進水口密封連接，所述錐體的內部開設有集水腔，所述進水口與集水腔連通，所述錐體內豎直方向上設置有多層布水層，所述布水層包括多個沿集水腔圓周均勻分布的布水通道，所述布水通道的一端與集水腔連通，另一端貫穿錐體，所述集水腔的頂部開設有第一環形槽，所述第一環形槽內滑動設置有環形塞體，第一環形槽的頂部與環形塞體之間設置有第一彈簧，所述錐體的頂部開設有第二環形槽，所述第二環形槽的底部開設有多個通孔，所述第一環形槽通過通孔與第二環形槽連通，所述連接管道的側壁上開設有多個調節通道，多個所述調節通道均與第二環形槽連通，所述連接管道的自由端設置有第一連接頭，所述連接管道于第一連接頭一側的側壁上開設有第三環形槽，多個所述調節通道均與第三環形槽連通，所述連接管道于第三環形槽處設置有第二連接頭，所述第二連接頭與第三環形槽連通，所述第二連接頭上設置有調節組件。
2.根據權利要求1所述的一種厭氧廢水處理裝置，其特征在于：所述調節組件包括調節筒、活塞、推桿、第二彈簧和蓋體，所述調節筒的底部螺紋連接于第二連接頭上，所述蓋體螺紋連接于調節筒的頂部，所述調節筒與第二連接頭之間形成調節腔，所述活塞滑動設置于調節筒內，所述推桿一端與活塞固定連接，另一端貫穿至蓋體外，所述第二彈簧套設于推桿上，所述第二彈簧的一端與活塞固定連接，另一端與蓋體內頂面固定連接。
3.根據權利要求2所述的一種厭氧廢水處理裝置，其特征在于：所述布水通道遠離集水腔的一端設置有弧形段，所述弧形段傾斜向上設置，多個所述布水層的布水通道之間呈旋轉階梯式分布。
4.根據權利要求3所述的一種厭氧廢水處理裝置，其特征在于：所述環形塞體的底部開設有導向槽，所述導向槽的截面呈倒三角形，所述環形塞體的底部靠近集水腔內壁的一側設置有擋環。
5.根據權利要求4所述的一種厭氧廢水處理裝置，其特征在于：所述推桿上設置有刻度線。
6.根據權利要求5所述的一種厭氧廢水處理裝置，其特征在于：所述調節筒上固定安裝有調節輪。
7.根據權利要求6所述的一種厭氧廢水處理裝置，其特征在于：所述調節筒的內壁上設置有多個密封環。
發明內容
本發明的目的是：提供一種厭氧廢水處理裝置，用來解決現有難以將出水速度調節至最佳狀態，無法使流出的污水與污泥充分混合，導致反應器污水處理效率較低的問題。
為實現上述技術目的，本發明采用的技術方案如下：

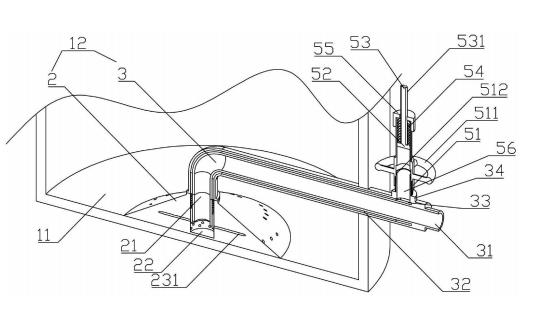

一種厭氧廢水處理裝置，包括厭氧塔，所述厭氧塔的內底部設置有旋流布水器，所述旋流布水器包括錐體和連接管道，所述錐體固定安裝于厭氧塔的底部，所述錐體的頂部開設有進水口，所述連接管道貫穿厭氧塔側壁與進水口密封連接，所述錐體的內部開設有集水腔，所述進水口與集水腔連通，所述錐體內豎直方向上設置有多層布水層，所述布水層包括多個沿集水腔圓周均勻分布的布水通道，所述布水通道的一端與集水腔連通，另一端貫穿錐體，所述集水腔的頂部開設有第一環形槽，所述第一環形槽內滑動設置有環形塞體，第一環形槽的頂部與環形塞體之間設置有第一彈簧，所述錐體的頂部開設有第二環形槽，所述第二環形槽的底部開設有多個通孔，所述第一環形槽通過通孔與第二環形槽連通，所述連接管道的側壁上開設有多個調節通道，多個所述調節通道均與第二環形槽連通，所述連接管道的自由端設置有第一連接頭，所述連接管道于第一連接頭一側的側壁上開設有第三環形槽，多個所述調節通道均與第三環形槽連通，所述連接管道于第三環形槽處設置有第二連接頭，所述第二連接頭與第三環形槽連通，所述第二連接頭上設置有調節組件。
進一步限定，所述調節組件包括調節筒、活塞、推桿、第二彈簧和蓋體，所述調節筒的底部螺紋連接于第二連接頭上，所述蓋體螺紋連接于調節筒的頂部，所述調節筒與第二連接頭之間形成調節腔，所述活塞滑動設置于調節筒內，所述推桿一端與活塞固定連接，另一端貫穿至蓋體外，所述第二彈簧套設于推桿上，所述第二彈簧的一端與活塞固定連接，另一端與蓋體內頂面固定連接。
進一步限定，所述布水通道遠離集水腔的一端設置有弧形段，所述弧形段傾斜向上設置，多個所述布水層的布水通道之間呈旋轉階梯式分布。
進一步限定，所述環形塞體的底部開設有導向槽，所述導向槽的截面呈倒三角形，所述環形塞體的底部靠近集水腔內壁的一側設置有擋環。
進一步限定，所述推桿上設置有刻度線。
進一步限定，所述調節筒上固定安裝有調節輪。
進一步限定，所述調節筒的內壁上設置有多個密封環。
采用上述技術方案的發明，具有如下優點：
1.通過設置錐體、多層布水層、第一彈簧和環形塞體，當進水速度改變時，集水腔內的壓力改變，使彈簧壓縮或者恢復形變，從而使環形塞體上移或下移，進而改變布水通道的開啟數量，從而保持布水通道的出水流速不變或防止出水流速變化過大，避免進水速度改變過大，引起反應器處理效率降低的情況出現。
2.通過設置連接管道和調節筒，在進水流速不變、或者旋流布水器自適應調節無法達到最佳出水速度的情況下，通過轉動調節筒，改變調節腔體積的大小，使調節通道氣壓改變，從而使環形塞體上移或下移，進而改變布水通道開啟的數量，實現布水通道出水速度的調節，使出水速度處于最佳的狀態。
3.通過設置活塞、推桿和第二彈簧，當環形塞體上下移動時，活塞和推桿跟隨同步上下移動，并通過推桿上的刻度線，可掌握環形塞體的實際位置，使環形塞體的位置可視化，更加便于調節。
（發明人：許生軍;徐鵬;蘇園園;戴佳亮;李潔）
