公布日：2022.11.01
申請日：2022.08.29
分類號：C02F9/02(2006.01)I;B01D33/01(2006.01)I;B01D33/66(2006.01)I;F26B23/06(2006.01)I;F26B25/02(2006.01)I;F26B25/04(2006.01)I
摘要
本申請公開了一種采用STRO裝置的采煤廢水處理機，包括過濾箱、過濾框、連接板、連接管、電控柜、輔助外殼、循環泵、增壓泵、過濾器、進水泵、清洗水箱、限位板、儲水箱、報警器、密封板、加藥組、增長型STRO模組、支撐塊、水位傳感器、排水管、支撐架、氣泵、風機、調溫板、第一加熱管、第二加熱管、輔助板、液壓推桿、連接桿、活塞桿、輔助塊和套筒。過濾箱內部可實現對廢水的初步過濾，實現對體積較大煤塊與廢水的分離，利用STRO裝置對廢水進行二次處理，提高對廢水的處理效果；輔助塊和調溫板可輔助煤塊的干燥，提高煤塊的回收效率；限位板可對儲水箱的安裝進行限位加固，報警器和水位傳感器可監測儲水箱內部的水位，保證儲水箱內部對水的存儲。
權利要求書

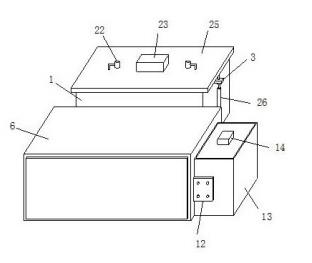

1.一種采用STRO裝置的采煤廢水處理機，其特征在于：包括輔助外殼（6）、預處理機構和儲水輔助機構，所述輔助外殼（6）內部安裝有電控柜（5）和清洗水箱（11），所述清洗水箱（11）一側按有加藥組（16）；所述預處理機構包括過濾箱（1）、輔助板（25）和套筒（29），所述過濾箱（1）側壁上卡合有兩個連接板（3），所述連接板（3）固接在過濾框（2）上，所述連接板（3）底部搭接有支撐塊（18），所述支撐塊（18）固接在過濾箱（1）內壁上，所述連接板（3）頂部卡合有輔助板（25），所述輔助板（25）底部設置有兩個套筒（29）；所述儲水輔助機構安裝在輔助外殼（6）右側，所述輔助外殼（6）內部安裝有進水泵（10），所述進水泵（10）位于過濾器（9）和清洗水箱（11）之間，且所述過濾器（9）左側安裝有增壓泵（8）。
2.根據權利要求1所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述增壓泵（8）左側設置有循環泵（7），所述循環泵（7）位于電控柜（5）右側，所述輔助外殼（6）內部安裝有增長型STRO模組（17），所述增長型STRO模組（17）右側安裝有加藥組（16）。
3.根據權利要求1所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述輔助外殼（6）與過濾箱（1）之間通過連接管（4）連接，所述連接管（4）上安裝有電磁閥，且所述過濾箱（1）兩側側壁上均固接與液壓推桿（26），所述液壓推桿（26）頂端通過連軸器與連接板（3）底部連接。
4.根據權利要求1所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述輔助板（25）頂部固接有風機（23），所述風機（23）與兩個調溫板（24）連通，所述調溫板（24）固接在輔助板（25）底部，且所述調溫板（24）內部固接有第一加熱管（2401）和第二加熱管（2402），且所述調溫板（24）底部開設有若干通風孔。
5.根據權利要求1所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述輔助板（25）頂部固接有兩個氣泵（22），所述氣泵（22）底部通過氣管與連接桿（27）連通，所述連接桿（27）底部貫穿套筒（29）頂部側壁，所述套筒（29）底部開設有排氣口。
6.根據權利要求5所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述套筒（29）內部套接有活塞桿（28）一端，所述活塞桿（28）與套筒（29）之間滑動連接，且所述活塞桿（28）遠離套筒（29）的一端固接有輔助塊（2801），所述輔助塊（2801）與過濾框（2）內壁搭接。
7.根據權利要求1所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述儲水輔助機構包括限位板（12）、儲水箱（13）和水位傳感器（19），所述限位板（12）固接在輔助外殼（6）右側壁上，兩個所述限位板（12）之間卡合有儲水箱（13），所述限位板（12）與儲水箱（13）之間通過螺栓連接。
8.根據權利要求7所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述儲水箱（13）頂部卡合有密封板（15），所述密封板（15）頂部固接有報警器（14），所述報警器（14）上安裝有兩個指示燈。
9.根據權利要求8所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述密封板（15）底部固接有支撐架（21），所述支撐架（21）為U型，且所述支撐架（21）底部固接有兩個水位傳感器（19），所述水位傳感器（19）與報警器（14）之間采用電性連接。
10.根據權利要求7所述的一種采用STRO裝置的采煤廢水處理機，其特征在于：所述儲水箱（13）內腔底部安裝有排水管（20），所述排水管（20）為L(zhǎng)型，且所述排水管（20）上安裝有電磁閥，所述排水管（20）一端貫穿儲水箱（13）側壁。
發明內容
在本實施例中提供了一種采用STRO裝置的采煤廢水處理機用于解決現有技術中采煤廢水未經過初步過濾時，內部殘留有體積較大的煤塊，不利于后續STRO對廢水進行處理，分離后的煤塊不易快速干燥，影響煤塊的回收效率，且經過處理后的廢水收集后不易監測水位，影響水的后續排入，不利于水的保存的問題。
根據本申請的一個方面，提供了一種采用STRO裝置的采煤廢水處理機，包括輔助外殼、預處理機構和儲水輔助機構，所述輔助外殼內部安裝有電控柜和清洗水箱，所述清洗水箱一側按有加藥組；所述預處理機構包括過濾箱、輔助板和套筒，所述過濾箱側壁上卡合有兩個連接板，所述連接板固接在過濾框上，所述連接板底部搭接有支撐塊，所述支撐塊固接在過濾箱內壁上，所述連接板頂部卡合有輔助板，所述輔助板底部設置有兩個套筒；所述儲水輔助機構安裝在輔助外殼右側，所述輔助外殼內部安裝有進水泵，所述進水泵位于過濾器和清洗水箱之間，且所述過濾器左側安裝有增壓泵。
進一步地，所述增壓泵左側設置有循環泵，所述循環泵位于電控柜右側，所述輔助外殼內部安裝有增長型STRO模組，所述增長型STRO模組右側安裝有加藥組。
進一步地，所述輔助外殼與過濾箱之間通過連接管連接，所述連接管上安裝有電磁閥，且所述過濾箱兩側側壁上均固接與液壓推桿，所述液壓推桿頂端通過連軸器與連接板底部連接。
進一步地，所述輔助板頂部固接有風機，所述風機與兩個調溫板連通，所述調溫板固接在輔助板底部，且所述調溫板內部固接有第一加熱管和第二加熱管，且所述調溫板底部開設有若干通風孔。
進一步地，所述輔助板頂部固接有兩個氣泵，所述氣泵底部通過氣管與連接桿連通，所述連接桿底部貫穿套筒頂部側壁，所述套筒底部開設有排氣口。
進一步地，所述套筒內部套接有活塞桿一端，所述活塞桿與套筒之間滑動連接，且所述活塞桿遠離套筒的一端固接有輔助塊，所述輔助塊與過濾框內壁搭接。
進一步地，所述儲水輔助機構包括限位板、儲水箱和水位傳感器，所述限位板固接在輔助外殼右側壁上，兩個所述限位板之間卡合有儲水箱，所述限位板與儲水箱之間通過螺栓連接。
進一步地，所述儲水箱頂部卡合有密封板，所述密封板頂部固接有報警器，所述報警器上安裝有兩個指示燈。
進一步地，所述密封板底部固接有支撐架，所述支撐架為U型，且所述支撐架底部固接有兩個水位傳感器，所述水位傳感器與報警器之間采用電性連接。
進一步地，所述儲水箱內腔底部安裝有排水管，所述排水管為L(zhǎng)型，且所述排水管上安裝有電磁閥，所述排水管一端貫穿儲水箱側壁。
通過本申請上述實施例，采用了預處理機構和儲水輔助機構，解決了采煤廢水未經過初步過濾時，內部殘留有體積較大的煤塊，不利于后續STRO對廢水進行處理，分離后的煤塊不易快速干燥，影響煤塊的回收效率，且經過處理后的廢水收集后不易監測水位，影響水的后續排入，不利于水的保存的問題，取得了廢水可進行初步過濾，與煤塊進行分離，便于后續STRO對廢水處理，煤塊可進行快速干燥，提高煤塊的回收效率，可監測處理后廢水的水位，利于水流存儲的效果。
（發明人：董新華）
