公布日：2022.10.04
申請日：2022.07.20
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種MABR工藝農村污水處理設備，涉及農村污水處理技術領域；而本發明包括；包括底板和輸送管，所述底板上表面固定設有垃圾清理箱；將污水送到垃圾清理箱內，通過垃圾清理機構將污水中的垃圾清理到垃圾收集箱內，再將污水送到浮油清理箱中，通過浮油清理機構將飄在水面上的浮油清理到浮油收集箱內，在送到反應器內，通過活性微生物系統與生長型MABR生物膜系統實現硝化反硝化同步進行，將水中雜質清除，再通過輸送管送到泥土沉淀箱內，將水中的泥土沉淀，最后送到第一凈化箱和第二凈化箱中，通過砂石和活性炭對水進行進一步過濾，達到使用的標準，泥土沉淀箱中的泥土通過沙土出管排出，通過對污水多次處理，提高污水凈化效率。
權利要求書

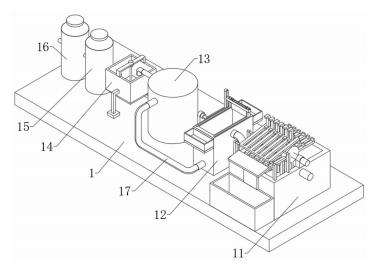

1.一種MABR工藝農村污水處理設備，包括底板(1)和輸送管(17)，其特征在于：所述底板(1)上表面固定設有垃圾清理箱(11)，所述底板(1)上表面固定設有浮油清理箱(12)，所述底板(1)上表面固定設有反應器(13)，所述底板(1)上表面設有泥土沉淀箱(14)，所述底板(1)上表面固定設有第一凈化箱(15)，所述底板(1)上表面固定設有第二凈化箱(16)，所述垃圾清理箱(11)上設有垃圾清理機構(2)，所述浮油清理箱(12)上設有浮油清理機構(4)。
2.如權利要求1所述的一種MABR工藝農村污水處理設備，其特征在于，所述垃圾清理機構(2)包括第一支撐架(21)，所述第一支撐架(21)下端與垃圾清理箱(11)上端固定連接，所述第一支撐架(21)上端一側固定設有第一電機(22)，所述第一支撐架(21)上端另一側轉動設有旋轉軸(23)，所述第一電機(22)輸出端與旋轉軸(23)固定連接，所述旋轉軸(23)上固定設有旋轉柱(24)，所述旋轉柱(24)上固定設有多個清理桿(25)，所述清理桿(25)上固定設有一對限位桿(26)，所述垃圾清理箱(11)上端固定設有一對第二支撐架(27)，所述第二支撐架(27)上端固定設有第一導向板(28)。
3.如權利要求2所述的一種MABR工藝農村污水處理設備，其特征在于，所述垃圾清理箱(11)上固定設有進水管(3)，所述底板(1)上表面固定設有垃圾收集箱(31)，所述垃圾收集箱(31)上端固定設有支撐板(32)，所述支撐板(32)上端固定設有第二導向板(33)，所述第二導向板(33)位于第一導向板(28)下方，所述第二導向板(33)與第一導向板(28)均成傾斜狀，所述第二導向板(33)上開設有多個連接槽，所述連接槽數量與清理桿(25)數量相同。
4.如權利要求1所述的一種MABR工藝農村污水處理設備，其特征在于，所述浮油清理機構(4)包括第三支撐架(41)，所述第三支撐架(41)下端與底板(1)上表面固定連接，所述第三支撐架(41)上端固定設有第二電機(42)，所述第二電機(42)輸出端固定設有旋轉桿(43)，所述旋轉桿(43)一端固定設有驅動軸(44)，所述浮油清理箱(12)上端開設有一對移動槽(47)，所述移動槽(47)內滑動設有移動塊(48)，所述移動塊(48)上端固定設有固定架(49)，所述固定架(49)一端固定設有橢圓塊(45)，所述橢圓塊(45)上開設有橢圓槽(46)，所述橢圓槽(46)內壁與驅動軸(44)滑動連接，所述固定架(49)上開設有安裝槽(491)，所述安裝槽(491)內插設有刮板(492)。
5.如權利要求4所述的一種MABR工藝農村污水處理設備，其特征在于，所述浮油清理箱(12)兩端固定設有放置板(5)，所述放置板(5)上表面設有浮油收集箱(51)，所述固定架(49)上表面固定設有一對固定柱(52)，所述固定柱(52)上開設有伸縮槽(53)，所述伸縮槽(53)內滑動設有固定插桿(56)，所述伸縮槽(53)內轉動設有螺紋桿(54)，所述螺紋桿(54)與固定插桿(56)螺紋連接，所述螺紋桿(54)一端穿過固定柱(52)，所述螺紋桿(54)一端固定設有旋轉環(55)，所述刮板(492)上表面固定設有一對固定塊(57)，所述固定塊(57)上開設有固定槽(58)，所述固定插桿(56)一端與固定槽(58)內壁相貼合。
6.如權利要求1所述的一種MABR工藝農村污水處理設備，其特征在于，所述底板(1)上表面固定設有支撐腿(6)，所述支撐腿(6)上端與泥土沉淀箱(14)固定連接，所述泥土沉淀箱(14)下端固定設有沉淀箱(61)，所述沉淀箱(61)下端固定設有沙土出管(62)，所述泥土沉淀箱(14)上端固定設有限位架(63)，所述限位架(63)上固定設有攪拌電機(64)，所述攪拌電機(64)輸出端固定設有攪拌桿(65)，所述攪拌桿(65)上固定設有攪拌葉(66)。
7.如權利要求1所述的一種MABR工藝農村污水處理設備，其特征在于，所述第一凈化箱(15)和第二凈化箱(16)上均卡設有保護蓋(7)，所述第一凈化箱(15)內設有砂石(71)，所述第二凈化箱(16)內設有活性炭(72)。
8.如權利要求4所述的一種MABR工藝農村污水處理設備，其特征在于，所述移動塊(48)下端與移動槽(47)內壁相貼合，所述刮板(492)與安裝槽(491)內壁相貼合。
9.如權利要求6所述的一種MABR工藝農村污水處理設備，其特征在于，所述攪拌電機(64)位于限位架(63)中心位置，所述攪拌葉(66)位于沉淀箱(61)內。
10.如權利要求1所述的一種MABR工藝農村污水處理設備，其特征在于，所述輸送管(17)與垃圾清理箱(11)、浮油清理箱(12)、反應器(13)、泥土沉淀箱(14)、第一凈化箱(15)和第二凈化箱(16)固定連接。
發明內容
為了解決在污水進入MABR反應器前后，沒有對污水進行清理問題；本發明的目的在于提供一種MABR工藝農村污水處理設備。
為解決上述技術問題，本發明采用如下技術方案：一種MABR工藝農村污水處理設備，包括底板和輸送管，所述底板上表面固定設有垃圾清理箱，所述底板上表面固定設有浮油清理箱，所述底板上表面固定設有反應器，所述底板上表面設有泥土沉淀箱，所述底板上表面固定設有第一凈化箱，所述底板上表面固定設有第二凈化箱，所述垃圾清理箱上設有垃圾清理機構，所述浮油清理箱上設有浮油清理機構，所述輸送管與垃圾清理箱、浮油清理箱、反應器、泥土沉淀箱、第一凈化箱和第二凈化箱固定連接。
優選地，所述垃圾清理機構包括第一支撐架，所述第一支撐架下端與垃圾清理箱上端固定連接，所述第一支撐架上端一側固定設有第一電機，所述第一支撐架上端另一側轉動設有旋轉軸，所述第一電機輸出端與旋轉軸固定連接，所述旋轉軸上固定設有旋轉柱，所述旋轉柱上固定設有多個清理桿，所述清理桿上固定設有一對限位桿，所述垃圾清理箱上端固定設有一對第二支撐架，所述第二支撐架上端固定設有第一導向板，所述第二導向板上開設有多個連接槽，所述連接槽數量與清理桿數量相同，所述垃圾清理箱上固定設有進水管，所述底板上表面固定設有垃圾收集箱，所述垃圾收集箱上端固定設有支撐板，所述支撐板上端固定設有第二導向板，所述第二導向板位于第一導向板下方，所述第二導向板與第一導向板均成傾斜狀。
優選地，所述浮油清理機構包括第三支撐架，所述第三支撐架下端與底板上表面固定連接，所述第三支撐架上端固定設有第二電機，所述第二電機輸出端固定設有旋轉桿，所述旋轉桿一端固定設有驅動軸，所述浮油清理箱上端開設有一對移動槽，所述移動槽內滑動設有移動塊，所述移動塊上端固定設有固定架，所述固定架一端固定設有橢圓塊，所述橢圓塊上開設有橢圓槽，所述橢圓槽內壁與驅動軸滑動連接，所述固定架上開設有安裝槽，所述安裝槽內插設有刮板，所述移動塊下端與移動槽內壁相貼合，所述刮板與安裝槽內壁相貼合，所述浮油清理箱兩端固定設有放置板，所述放置板上表面設有浮油收集箱，所述固定架上表面固定設有一對固定柱，所述固定柱上開設有伸縮槽，所述伸縮槽內滑動設有固定插桿，所述伸縮槽內轉動設有螺紋桿，所述螺紋桿與固定插桿螺紋連接，所述螺紋桿一端穿過固定柱，所述螺紋桿一端固定設有旋轉環，所述刮板上表面固定設有一對固定塊，所述固定塊上開設有固定槽，所述固定插桿一端與固定槽內壁相貼合。
優選地，所述底板上表面固定設有支撐腿，所述支撐腿上端與泥土沉淀箱固定連接，所述泥土沉淀箱下端固定設有沉淀箱，所述沉淀箱下端固定設有沙土出管，所述泥土沉淀箱上端固定設有限位架，所述限位架上固定設有攪拌電機，所述攪拌電機輸出端固定設有攪拌桿，所述攪拌桿上固定設有攪拌葉，所述攪拌電機位于限位架中心位置，所述攪拌葉位于沉淀箱內。
優選地，所述第一凈化箱和第二凈化箱上均卡設有保護蓋，所述第一凈化箱內設有砂石，所述第二凈化箱內設有活性炭。
與現有技術相比，本發明的有益效果在于：
將污水管與垃圾清理箱上的進水管連接，將污水送到垃圾清理箱內，通過垃圾清理機構將污水中的垃圾清理到垃圾收集箱內，再將污水送到浮油清理箱中，通過浮油清理機構將飄在水面上的浮油清理到浮油收集箱內，在將污水通過輸送管送到反應器內，通過活性微生物系統與生長型MABR生物膜系統實現硝化反硝化同步進行，將水中雜質清除，再通過輸送管送到泥土沉淀箱內，將水中的泥土沉淀，最后送到第一凈化箱和第二凈化箱中，通過砂石和活性炭對水進行進一步過濾，達到使用的標準，泥土沉淀箱中的泥土通過沙土出管排出，通過對污水多次處理，提高污水凈化效率。
（發明人：馬越;許柯雨;王德合;袁璐;辛昕）
