公布日：2022.03.18
申請日：2021.12.17
分類號：C02F9/06(2006.01)I
摘要
本發明公開一種污水催化還原處理工藝及系統。污水催化還原處理工藝，包括：將污水的前端處理尾水進入調節池，調節水質及PH；將調節池的出水提升至催化還原反應器，進行催化還原反應，對污染物去除；將催化還原反應器的出水引入絮凝沉淀區，在絮凝沉淀區調節PH至中性后，投加絮凝劑，通過絮凝吸附作用完成污染物去除。污水催化還原處理系統包括：調節池，調節池用于接收污水的前端處理尾水，并調節水質及PH；催化還原反應器，催化還原反應器與調節池連接，調節池用于接收調節池出水，并進行催化還原反應；絮凝沉淀區，絮凝沉淀區與催化還原反應器連接，絮凝沉淀區用于引入催化還原反應器的出水引入，通過絮凝吸附作用完成污染物去除。
權利要求書
1.一種污水催化還原處理工藝，其特征在于，包括：將污水的前端處理尾水進入調節池，調節水質及PH；將調節池的出水提升至催化還原反應器，進行催化還原反應，對污染物去除；將催化還原反應器的出水引入絮凝沉淀區，在絮凝沉淀區調節PH至中性后，投加絮凝劑，通過絮凝吸附作用完成污染物去除。
2.根據權利要求1所述的污水催化還原處理工藝，其特征在于，所述進行催化還原反應的PH為2~4之間。
3.根據權利要求1所述的污水催化還原處理工藝，其特征在于，所述催化還原反應器中設置填料層，所述填料為直徑為5mm~10mm的球形高孔隙率復合填料。
4.根據權利要求1所述的污水催化還原處理工藝，其特征在于，所述在絮凝沉淀區調節PH至中性，包括：在絮凝沉淀區加堿性物質調節PH至中性。
5.根據權利要求1~4任一項所述的污水催化還原處理工藝，其特征在于，所述通過絮凝吸附作用完成污染物去除之后，還包括：絮凝沉淀區的上清液進入后續處理工藝或達標后外排。
6.一種污水催化還原處理系統，其特征在于，包括：調節池，所述調節池用于接收污水的前端處理尾水，并調節水質及PH；催化還原反應器，所述催化還原反應器與所述調節池連接，所述調節池用于接收調節池的出水，并進行催化還原反應，對污染物去除；絮凝沉淀區，所述絮凝沉淀區與所述催化還原反應器連接，所述絮凝沉淀區用于引入催化還原反應器的出水引入，并在調節PH至中性后，投加絮凝劑，通過絮凝吸附作用完成污染物去除。
7.根據權利要求6所述的污水催化還原處理系統，其特征在于：所述進行催化還原反應的PH為2~4之間。
8.根據權利要求6所述的污水催化還原處理系統，其特征在于：所述催化還原反應器中設置填料層，所述填料為直徑為5mm~10mm的球形高孔隙率復合填料。
9.根據權利要求6所述的污水催化還原處理系統，其特征在于：所述調節PH至中性，包括：加堿性物質調節PH至中性。
10.根據權利要求6~9任一項所述的污水催化還原處理系統，其特征在于：所述通過絮凝吸附作用完成污染物去除之后，還包括：絮凝沉淀區的上清液進入后續處理工藝或達標后外排。
發明內容
基于此，本發明的目的在于，提供一種污水催化還原處理工藝及系統。
第一方面，本發明提供一種污水催化還原處理工藝，包括：
將污水的前端處理尾水進入調節池，調節水質及PH；
將調節池的出水提升至催化還原反應器，進行催化還原反應，對污染物去除；
將催化還原反應器的出水引入絮凝沉淀區，在絮凝沉淀區調節PH至中性后，投加絮凝劑，通過絮凝吸附作用完成污染物去除。
上述技術方案在一種實施方式中，所述進行催化還原反應的PH為2~4之間。
上述技術方案在一種實施方式中，所述催化還原反應器中設置填料層，所述填料為直徑為5mm~10mm的球形高孔隙率復合填料。
上述技術方案在一種實施方式中，所述在絮凝沉淀區調節PH至中性，包括：在絮凝沉淀區加堿性物質調節PH至中性。
上述技術方案在一種實施方式中，所述通過絮凝吸附作用完成污染物去除之后，還包括：絮凝沉淀區的上清液進入后續處理工藝或達標后外排。

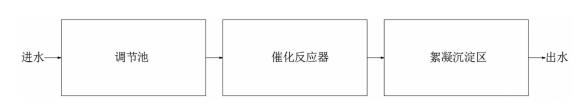

第二方面，本發明還提供一種污水催化還原處理系統，包括：
調節池，所述調節池用于接收污水的前端處理尾水，并調節水質及PH；
催化還原反應器，所述催化還原反應器與所述調節池連接，所述調節池用于接收調節池的出水，并進行催化還原反應，對污染物去除；
絮凝沉淀區，所述絮凝沉淀區與所述催化還原反應器連接，所述絮凝沉淀區用于引入催化還原反應器的出水引入，并在調節PH至中性后，投加絮凝劑，通過絮凝吸附作用完成污染物去除。
上述技術方案在一種實施方式中，所述進行催化還原反應的PH為2~4之間。
上述技術方案在一種實施方式中，所述催化還原反應器中設置填料層，所述填料為直徑為5mm~10mm的球形高孔隙率復合填料。
上述技術方案在一種實施方式中，所述調節PH至中性，包括：加堿性物質調節PH至中性。
上述技術方案在一種實施方式中，所述通過絮凝吸附作用完成污染物去除之后，還包括：絮凝沉淀區的上清液進入后續處理工藝或達標后外排。
相對于現有技術，本發明的污水催化還原處理工藝及系統的有益效果：
(1)應用于難降解的有毒污水處理當中，置于污水處理工藝末端對好氧難降解難去除的污染物進行去除，保障出水穩定達標。同時還可置于前端利用催化還原的特性對有毒污染物進行斷鏈解毒，降低污水的毒性，提升其可生化性。
(2)相對于高級氧化氧化工藝如芬頓，相較而言，本發明催化還原的產泥量大約為芬頓的四分之一。
(3)相對于高級氧化氧化工藝如芬頓，相較而言，本發明催化還原工藝的加藥量較芬頓少，僅需要酸和少量堿，而能耗方面又比臭氧低。
(4)采用新式填料，調整了填料的物質比例，在特定狀態下可以懸浮于水中，解決了填料易板結的特性，同時由于粒徑減少，孔隙度增大，增加了填料反應的接觸面積，增加了反應效率，降低了水力損失。
（發明人：謝海松;梁鎮;唐堯;陶一通;夏天卓）
