公布日：2022.03.01
申請日：2021.10.12
分類號：F23G7/00(2006.01)I;F23G5/02(2006.01)I;F23G5/04(2006.01)I;F23G5/44(2006.01)I;F23G7/06(2006.01)I;F23G5/00(2006.01)I;
B26D1/06(2006.01)I
摘要

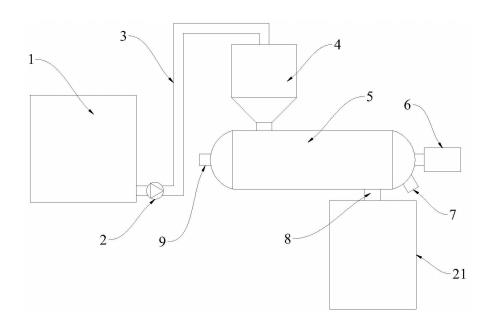

本發明公開了污泥干化焚燒裝置及其焚燒方法，包括依次設置的污泥儲池、預處理室、干燥室和焚燒爐，所述污泥儲池通過第一送料管與所述預處理室連通且第一送料管上設置有輸料泵，所述預處理室通過第二送料管與所述干燥室連通，所述干燥室通過第三進料管與所述焚燒爐連通；所述預處理室包括水平分布的第一濾板和第二濾板，所述第一濾板開有若干貫通的第一通孔，所述第二濾板開有若干與所述第一通孔相配的第二通孔，所述第一濾板與所述預處理室內壁可拆卸連接，所述第二濾板一端貫穿所述預處理室并與位于預處理室外側的驅動裝置固定連接，所述驅動裝置用于驅動第二濾板往復位移。本發明提高了污泥干化焚燒的效率，且污泥焚燒更加充分。
權利要求書
1.污泥干化焚燒裝置，其特征在于，包括依次設置的污泥儲池、預處理室、干燥室和焚燒爐，所述污泥儲池通過第一送料管與所述預處理室連通且第一送料管上設置有輸料泵，所述預處理室通過第二送料管與所述干燥室連通，所述干燥室通過第三進料管與所述焚燒爐連通；其中：所述預處理室包括水平分布的第一濾板和第二濾板，所述第一濾板開有若干貫通的第一通孔，所述第二濾板開有若干與所述第一通孔相配的第二通孔，所述第一濾板與所述預處理室內壁可拆卸連接，所述第二濾板一端貫穿所述預處理室并與位于預處理室外側的驅動裝置固定連接，所述第二濾板與所述第一濾板、預處理室側壁均滑動連接，所述驅動裝置用于驅動第二濾板往復位移。
2.根據權利要求1所述的污泥干化焚燒裝置，其特征在于，所述驅動裝置為可正反轉的電機。
3.根據權利要求1所述的污泥干化焚燒裝置，其特征在于，所述干燥室的側壁開有用于加熱污泥的熱介質流通腔，所述熱介質流通腔分別連通有熱介質流入管和熱介質流出管，所述干燥室內還設置有用于攪拌污泥并驅動其水平位移的攪拌組件。
4.根據權利要求3所述的污泥干化焚燒裝置，其特征在于，所述攪拌組件包括第一轉動桿和第二轉動桿，所述第一轉動桿和第二轉動桿一端貫穿所述干燥室并分別與位于干燥室外側的驅動電機固定連接，所述第一轉動桿上均勻分布有若干第一槳葉，所述第二轉動桿上均勻分布有若干第二槳葉，所述第一槳葉和第二槳葉間隔分布。
5.根據權利要求4所述的污泥干化焚燒裝置，其特征在于，所述第一槳葉和第二槳葉均對稱開有兩開口，所述第一槳葉的開口與所述第二槳葉的開口垂直分布。
6.根據權利要求4所述的污泥干化焚燒裝置，其特征在于，所述第一槳葉的厚度從外至內遞減，所述第二槳葉的厚度從外至內遞增。
7.如權利要求1-6任一項所述的污泥干化焚燒裝置的焚燒方法，其特征在于，方法步驟如下：S1：將污水廠的污泥送至污泥儲池，然后經膠體磨進行初步處理；S2：將S1中初步處理后的污泥通過輸料泵送至預處理室，同時控制驅動裝置帶動第二濾板往復位移，預處理室內的污泥不斷的被第二濾板切割；S3：S2中預處理后的污泥經第二送料管進入干燥室進行干燥處理；S4：干燥后的物料經第三送料管進入焚燒爐進行焚燒處理。
8.根據權利要求7所述的污泥干化焚燒裝置的焚燒方法，其特征在于，所述污泥儲池還連接有輸氣管，用于將污泥儲池中的污泥臭氣輸送至焚燒爐中燃燒。
9.根據權利要求7所述的污泥干化焚燒裝置的焚燒方法，其特征在于，所述干燥室還連接有換熱系統。
10.根據權利要求7所述的污泥干化焚燒裝置的焚燒方法，其特征在于，所述焚燒爐還連接有尾氣處理系統。
發明內容
基于背景技術存在的技術問題，本發明提出了污泥干化焚燒裝置及其焚燒方法，提高了污泥干化焚燒的效率，且污泥焚燒更加充分。
本發明提出的污泥干化焚燒裝置，包括依次設置的污泥儲池、預處理室、干燥室和焚燒爐，所述污泥儲池通過第一送料管與所述預處理室連通且第一送料管上設置有輸料泵，所述預處理室通過第二送料管與所述干燥室連通，所述干燥室通過第三進料管與所述焚燒爐連通；
其中：所述預處理室包括水平分布的第一濾板和第二濾板，所述第一濾板開有若干貫通的第一通孔，所述第二濾板開有若干與所述第一通孔相配的第二通孔，所述第一濾板與所述預處理室內壁可拆卸連接，所述第二濾板一端貫穿所述預處理室并與位于預處理室外側的驅動裝置固定連接，所述第二濾板與所述第一濾板、預處理室側壁均滑動連接，所述驅動裝置用于驅動第二濾板往復位移。
優選地，所述驅動裝置為可正反轉的電機。
優選地，所述干燥室的側壁開有用于加熱污泥的熱介質流通腔，所述熱介質流通腔分別連通有熱介質流入管和熱介質流出管，所述干燥室內還設置有用于攪拌污泥并驅動其水平位移的攪拌組件。
優選地，所述攪拌組件包括第一轉動桿和第二轉動桿，所述第一轉動桿和第二轉動桿一端貫穿所述干燥室并分別與位于干燥室外側的驅動電機固定連接，所述第一轉動桿上均勻分布有若干第一槳葉，所述第二轉動桿上均勻分布有若干第二槳葉，所述第一槳葉和第二槳葉間隔分布。
優選地，所述第一槳葉和第二槳葉均對稱開有兩開口，所述第一槳葉的開口與所述第二槳葉的開口垂直分布。
優選地，所述第一槳葉的厚度從外至內遞減，所述第二槳葉的厚度從外至內遞增。
本發明提出的污泥干化焚燒裝置的焚燒方法，方法步驟如下：
S1：將污水廠的污泥送至污泥儲池，然后經膠體磨進行初步處理；
S2：將S1中初步處理后的污泥通過輸料泵送至預處理室，同時控制驅動裝置帶動第二濾板往復位移，預處理室內的污泥不斷的被第二濾板切割；
S3：S2中預處理后的污泥經第二送料管進入干燥室進行干燥處理；
S4：干燥后的物料經第三送料管進入焚燒爐進行焚燒處理。
優選地，所述污泥儲池還連接有輸氣管，用于將污泥儲池中的污泥臭氣輸送至焚燒爐中燃燒。
優選地，所述干燥室還連接有換熱系統。
優選地，所述焚燒爐還連接有尾氣處理系統。
本發明的有益技術效果：
(1)本申請的污泥在干燥前先進入預處理室，預處理室內設置的第一濾板和第二濾板相互配合，在第二濾板往復位移的過程中對污泥起到切割的效果，且預處理室內還可以利用干燥室內的熱介質的余熱進行初步干燥，從而使污泥干燥的更加充分，方便后續的充分燃燒；此外在第二濾板位移的過程中位于第一濾板上方的空腔內的壓力同樣隨之變化，而在壓力增大時能夠破壞污泥中水的連接鍵，從而更容易被干燥。
(2)本申請的干燥室內設置有第一槳葉和第二槳葉，且第一槳葉的厚度從外至內遞減，第二槳葉的厚度從外至內遞增，不僅具有很好的攪拌效果而且還能起到驅動污泥位移的效果方便其從第三送料管進入燃燒爐中。
（發明人：張松鶴;李東;余國山）
