公布日：2022.10.18
申請日：2022.08.22
分類號：C02F9/14(2006.01)I;C02F1/32(2006.01)N;C02F1/38(2006.01)N;C02F3/28(2006.01)N
摘要
本發明適用于污水處理領域，具體提供了一種階梯式生活污水處理系統，包括通過管道相連通的垃圾分離裝置、第一污泥分離裝置、生物處理池、第二污泥分離裝置以及消毒池，通過垃圾分離裝置可以將生活污水中的固體生活垃圾分離然后擠壓成塊，最后排出，操作便捷，自動化程度高，同時通過第一污泥分離裝置以及第二污泥分離裝置加速了處理過程中污水中的污泥分離速度，通過離心遠離快速地將污泥中的水分甩出，能夠快速地降低污泥的含水量，整套系統大大加快了污水處理速率，同時還可以便捷地對分離出的廢料進行合理的收集和儲存。
權利要求書

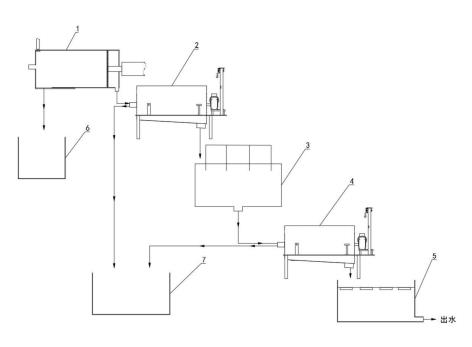

1.一種階梯式生活污水處理系統，包括依次通過管道相連通的垃圾分離裝置、第一污泥分離裝置、生物處理池以及消毒池，其特征在于，前述垃圾分離裝置包括垃圾分離罐，前述垃圾分離罐遠離第一污泥分離裝置一側的端面設置有垃圾分離罐進水口，垃圾分離罐靠近第一污泥分離裝置一側的端面設置有自動推桿，自動推桿的移動端固定連接有垃圾分離板，前述垃圾分離板設置在垃圾分離罐內部，且垃圾分離板的邊框與垃圾分離罐的內側壁相匹配，垃圾分離板上設置有過濾網，前述垃圾分離罐的下側面設置有垃圾分離罐出水口，且垃圾分離罐出水口設置在垃圾分離板與垃圾分離罐靠近第一污泥分離裝置一側的端面之間的罐壁上，垃圾分離罐下側壁靠近垃圾分離罐進水口位置設置有垃圾塊收集倉門；前述第一污泥分離裝置包括污泥分離支架、污泥分離罐、旋轉分離內筒以及旋轉電機，前述污泥分離罐轉動連接在污泥分離支架上，污泥分離罐下側面設置有分離罐出水口，前述旋轉分離內筒為兩端帶蓋的中空筒狀結構，旋轉分離內筒一端設置有內筒進水口，內筒進水口與旋轉分離內筒內部相連通，旋轉分離內筒另一端設有內筒旋轉軸，內筒旋轉軸與旋轉電機的旋轉軸固定連接，前述旋轉分離內筒側面設置有污泥過濾網。
2.根據權利要求1所述的一種階梯式生活污水處理系統，其特征在于，所述垃圾分離罐上側壁設置有垃圾塊分離推桿，垃圾塊分離推桿面向垃圾塊收集倉門的位置固定連接有垃圾塊推動板。
3.根據權利要求2所述的一種階梯式生活污水處理系統，其特征在于，所述旋轉分離內筒位于內筒進水口一側的端蓋為圓錐形端蓋。
4.根據權利要求3所述的一種階梯式生活污水處理系統，其特征在于，所述旋轉分離內筒設置有自動吹泥裝置，自動吹泥裝置包括吹氣裝置以及數個吹氣裝置驅動螺桿，吹氣裝置驅動螺桿的兩端分別與旋轉分離內筒的兩端蓋轉動連接，且吹氣裝置驅動螺桿一端固定連接有螺桿驅動電機，前述吹氣裝置設置有與每一個吹氣裝置驅動螺桿相匹配的螺紋孔，吹氣裝置通過螺紋孔套接到每一個吹氣裝置驅動螺桿上，前述吹氣裝置還包括環形底板，環形底板上設置有若干吹氣嘴。
5.根據權利要求4所述的一種階梯式生活污水處理系統，其特征在于，所述第一污泥分離裝置還包括至少一個吊裝機，前述吊裝機設置在污泥分離罐上方且靠近旋轉電機一側，前述吊裝機通過柔性繩索與污泥分離罐或旋轉電機固定連接。
6.根據權利要求5所述的一種階梯式生活污水處理系統，其特征在于，所述階梯式生活污水處理系統還包括固體垃圾收集池以及污泥收集池，所述固體垃圾收集池設置在垃圾塊收集倉門下方，所述污泥收集池與第一污泥分離裝置的旋轉分離內筒通過相連通。
7.根據權利要求6所述的一種階梯式生活污水處理系統，其特征在于，所述生物處理池為厭氧接觸消化池，所述消毒池設置有若干紫外線消毒燈。
8.根據權利要求7所述的一種階梯式生活污水處理系統，其特征在于，所述階梯式生活污水處理系統還包括第二污泥分離裝置，第二污泥分離裝置的結構與第一污泥分離裝置相同，第二污泥分離裝置設置在生物處理池和消毒池之間，第二污泥分離裝置的內筒進水口與厭氧接觸消化池通過管道相連通，第二污泥分離裝置的分離罐出水口與消毒池相連通。
發明內容
為此，本發明提供一種階梯式生活污水處理系統，通過固體垃圾積壓分離的方式更方便地分離并回收生活污水中的固體垃圾，同時通過離心原理快速分離污泥跟水。
為了實現上述目的，本發明提供如下技術方案：一種階梯式生活污水處理系統，包括依次通過管道相連通的垃圾分離裝置、第一污泥分離裝置、生物處理池以及消毒池，前述垃圾分離裝置包括垃圾分離罐，垃圾分離罐遠離第一污泥分離裝置一側的端面設置有垃圾分離罐進水口，垃圾分離罐靠近第一污泥分離裝置一側的端面設置有自動推桿，自動推桿的移動端固定連接有垃圾分離板，垃圾分離板設置在垃圾分離罐內部，且垃圾分離板的邊框與垃圾分離罐的內側壁相匹配，垃圾分離板上設置有過濾網，垃圾分離罐的下側面設置有垃圾分離罐出水口，且垃圾分離罐出水口設置在垃圾分離板與垃圾分離罐靠近第一污泥分離裝置一側的端面之間的罐壁上，垃圾分離罐下側壁靠近垃圾分離罐進水口位置設置有垃圾塊收集倉門，垃圾分離裝置通過垃圾分離板來分離污水和固體生活垃圾，帶到固體生活垃圾積累到一定程度后，關閉垃圾分離罐進水口，并驅動自動推桿將垃圾分離板向左推動，以此將固體生活垃圾向左積壓成塊，然后通過垃圾塊收集倉門排出；前述第一污泥分離裝置包括污泥分離支架、污泥分離罐、旋轉分離內筒以及旋轉電機，污泥分離罐轉動連接在污泥分離支架上，污泥分離罐下側面設置有分離罐出水口，旋轉分離內筒為兩端帶蓋的中空筒狀結構，旋轉分離內筒一端設置有內筒進水口，內筒進水口與旋轉分離內筒內部相連通，旋轉分離內筒另一端設有內筒旋轉軸，內筒旋轉軸與旋轉電機的旋轉軸固定連接，前述旋轉分離內筒側面設置有污泥過濾網，該裝置通過旋轉分離內筒的轉動，在離心原理的作用下，快速地將不溶于水的污泥跟較為干凈的水分離，污泥留在旋轉分離內筒內，篩出的水通過分離罐出水口排至下一階段繼續處理。
進一步的，所述垃圾分離罐上側壁設置有垃圾塊分離推桿，垃圾塊分離推桿面向垃圾塊收集倉門的位置固定連接有垃圾塊推動板，垃圾塊分離推桿通過向垃圾塊收集倉門推動擠壓好的垃圾塊，以此來幫助快速將垃圾塊分離。
進一步的，所述旋轉分離內筒位于內筒進水口一側的端蓋為圓錐形端蓋，圓錐形端蓋更有助于污泥的收集。
進一步的，所述旋轉分離內筒設置有自動吹泥裝置，自動吹泥裝置包括吹氣裝置以及數個吹氣裝置驅動螺桿，吹氣裝置驅動螺桿的兩端分別與旋轉分離內筒的兩端蓋轉動連接，且吹氣裝置驅動螺桿一端固定連接有螺桿驅動電機，前述吹氣裝置設置有與每一個吹氣裝置驅動螺桿相匹配的螺紋孔，吹氣裝置通過螺紋孔套接到每一個吹氣裝置驅動螺桿上，前述吹氣裝置還包括環形底板，環形底板上設置有若干吹氣嘴，環形底板在吹氣裝置驅動螺桿的作用下可以沿旋轉分離內筒內部做往復運動，環形底板上的吹氣嘴就可以通過吹氣將污泥過濾網上殘留的污泥清理干凈，保證分離效率。
進一步的，所述第一污泥分離裝置還包括至少一個吊裝機，前述吊裝機設置在污泥分離罐上方且靠近旋轉電機一側，前述吊裝機通過柔性繩索與污泥分離罐或旋轉電機固定連接，通過吊裝機可以控制污泥分離罐的角度，在污泥排出時可以傾斜污泥分離罐以加速污泥排出。
進一步的，所述階梯式生活污水處理系統還包括固體垃圾收集池以及污泥收集池，所述固體垃圾收集池設置在垃圾塊收集倉門下方，所述污泥收集池與第一污泥分離裝置的旋轉分離內筒通過相連通。
進一步的，所述生物處理池為厭氧接觸消化池，所述消毒池設置有若干紫外線消毒燈，厭氧接觸消化池為現有技術，相較傳統的好氧生物處理，優點是能耗大大降低，還可以回收沼氣等生物能。
進一步的，所述階梯式生活污水處理系統還包括第二污泥分離裝置，第二污泥分離裝置的結構與第一污泥分離裝置相同，第二污泥分離裝置設置在生物處理池和消毒池之間，第二污泥分離裝置的內筒進水口與厭氧接觸消化池通過管道相連通，第二污泥分離裝置的分離罐出水口與消毒池相連通。
與現有技術相比，本發明的有益效果是：
1、通過垃圾分離裝置可以將生活污水中的固體生活垃圾分離出來，同時通過可移動的垃圾分離板將固體生活垃圾擠壓成塊，實現了自動化收集生活污水中的固體生活垃圾，同時擠壓成塊也便于垃圾的轉移跟收集；
2、設置污泥分離裝置將生活污水中不溶于水的污泥跟水分離，該裝置的旋轉分離內筒可以旋轉，根據離心原理，可以快速地將水通過污泥過濾網甩出至污泥分離罐內，然后通過污泥分離罐的分離罐出水口排出至下一個處理裝置，而污泥則可以留在旋轉分離內筒，相較傳統的濾網過濾，大大提升了分離速度。
（發明人：）陳茂榮
