公布日：2022.11.11
申請日：2022.08.16
分類號：C02F9/06(2006.01)I;C02F1/461(2006.01)I;B01D29/72(2006.01)I;B01D29/96(2006.01)I
摘要
本發明公開了一種工業廢水資源化處理用的電解裝置，屬于工業廢水治理技術領域，包括電解箱、過濾箱、振篩組件和控流組件，振篩組件設置于過濾箱的內部，振篩組件包括電機、兩個轉動板和兩個滑動柱，兩個滑動柱的內部均開設有豎槽，兩個豎槽的內部之間滑動連接有連接桿，連接桿的兩端分別轉動連接于兩個轉動板相對的一側，通過啟動電機帶動與其連接的一個轉動板轉動，該轉動板通過連接桿帶動滑動柱不斷在左右方向滑動，兩個滑動柱滑動帶動固定架和敲打球左右滑動，以此使敲打球不斷對過濾板敲打，使過濾板產生震動將過濾孔中塞住的晶體震出，以達到將過濾板內部清理的作用，防止過濾板堵塞而影響廢水治理效率。
權利要求書

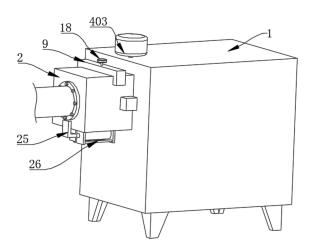

1.一種工業廢水資源化處理用的電解裝置，其特征在于：包括電解箱(1)、過濾箱(2)、振篩組件(3)和控流組件(4)，所述振篩組件(3)設置于所述過濾箱(2)的內部，所述振篩組件(3)包括電機(301)、兩個轉動板(302)和兩個滑動柱(303)，兩個所述滑動柱(303)的內部均開設有豎槽(304)，兩個所述豎槽(304)的內部之間滑動連接有連接桿(305)，所述連接桿(305)的兩端分別轉動連接于兩個所述轉動板(302)相對的一側，兩個所述滑動柱(303)的左側之間固定連接有固定架(306)，所述固定架(306)的左側固定連接有若干個敲打球(307)。
2.根據權利要求1所述的一種工業廢水資源化處理用的電解裝置，其特征在于：所述過濾箱(2)的頂部開設有放置槽(5)，所述放置槽(5)的內部設置有過濾板(6)，所述過濾箱(2)的頂部開設有回字形凹槽(7)，所述回字形凹槽(7)的內部設置有回字形板(8)，所述回字形板(8)的頂部固定連接有U型板(9)，所述U型板(9)的底部固定連接有限位條(10)。
3.根據權利要求2所述的一種工業廢水資源化處理用的電解裝置，其特征在于：所述回字形板(8)與所述限位條(10)的外表面均設置有密封層(11)，所述U型板(9)的內部設置有U型內腔(12)，所述U型內腔(12)內壁的正面和背面之間轉動連接有雙向絲桿(13)，所述雙向絲桿(13)的外表面固定連接有從動輪(14)，所述雙向絲桿(13)的外表面螺紋連接有兩個安裝板(15)。
4.根據權利要求3所述的一種工業廢水資源化處理用的電解裝置，其特征在于：兩個所述安裝板(15)相對的一側均固定連接有連接柱(16)，所述U型內腔(12)內壁的頂部轉動連接有主動輪(17)，所述U型板(9)的頂部轉動連接有調節手輪(18)，所述過濾箱(2)的內部滑動連接有滑動板(19)，所述滑動板(19)的內表面轉動連接有環形板(20)。
5.根據權利要求4所述的一種工業廢水資源化處理用的電解裝置，其特征在于：所述環形板(20)的內表面固定連接有碎渣輥(21)，所述環形板(20)的內表面固定連接有齒牙圈(22)，所述滑動板(19)的內表面通過固定殼固定連接有驅動電機(23)，所述驅動電機(23)輸出軸的一端固定連接有齒輪(24)，所述滑動板(19)的左側固定連接有推拉板(25)。
6.根據權利要求1所述的一種工業廢水資源化處理用的電解裝置，其特征在于：所述過濾箱(2)的底部固定連接有氣缸(26)，所述電解箱(1)的內部設置有若干個電極板(27)，所述控流組件(4)設置于所述電解箱(1)的內部。
7.根據權利要求6所述的一種工業廢水資源化處理用的電解裝置，其特征在于：所述控流組件(4)包括上固定板(401)、下固定板(402)和伺服電機(403)，所述上固定板(401)與所述下固定板(402)均固定連接于所述電解箱(1)內壁的左側，所述上固定板(401)的頂部轉動連接有調節輪(404)。
8.根據權利要求7所述的一種工業廢水資源化處理用的電解裝置，其特征在于：所述上固定板(401)的內部開設有兩個通槽(405)，兩個所述通槽(405)的內部均滑動連接有齒牙板(406)，所述上固定板(401)與所述下固定板(402)相對的一側之間滑動連接有兩個L型擋板(407)。
發明內容
本發明的目的就在于為了解決上述問題而提供一種工業廢水資源化處理用的電解裝置，能夠通過振篩組件將過濾板震動，以達到將過濾板內部清理的作用，防止過濾板堵塞而影響廢水治理效率。
本發明通過以下技術方案來實現上述目的，一種工業廢水資源化處理用的電解裝置，包括電解箱、過濾箱、振篩組件和控流組件，所述振篩組件設置于所述過濾箱的內部，所述振篩組件包括電機、兩個轉動板和兩個滑動柱，兩個所述滑動柱的內部均開設有豎槽，兩個所述豎槽的內部之間滑動連接有連接桿，所述連接桿的兩端分別轉動連接于兩個所述轉動板相對的一側，兩個所述滑動柱的左側之間固定連接有固定架，所述固定架的左側固定連接有若干個敲打球。
優選的，為了對放置槽頂部進行密封，所述過濾箱的頂部開設有放置槽，所述放置槽的內部設置有過濾板，所述過濾箱的頂部開設有回字形凹槽，所述回字形凹槽的內部設置有回字形板，所述回字形板的頂部固定連接有U型板，所述U型板的底部固定連接有限位條。
優選的，為了便于將U型板和過濾箱之間進行安裝，所述回字形板與所述限位條的外表面均設置有密封層，所述U型板的內部設置有U型內腔，所述U型內腔內壁的正面和背面之間轉動連接有雙向絲桿，所述雙向絲桿的外表面固定連接有從動輪，所述雙向絲桿的外表面螺紋連接有兩個安裝板。
優選的，為了方便將主動輪轉動，兩個所述安裝板相對的一側均固定連接有連接柱，所述U型內腔內壁的頂部轉動連接有主動輪，所述U型板的頂部轉動連接有調節手輪，所述過濾箱的內部滑動連接有滑動板，所述滑動板的內表面轉動連接有環形板。
優選的，為了將大塊的結晶碾碎，所述環形板的內表面固定連接有碎渣輥，所述環形板的內表面固定連接有齒牙圈，所述滑動板的內表面通過固定殼固定連接有驅動電機，所述驅動電機輸出軸的一端固定連接有齒輪，所述滑動板的左側固定連接有推拉板。
優選的，為了便于帶動碎渣輥調節至過濾板的間距，所述過濾箱的底部固定連接有氣缸，所述電解箱的內部設置有若干個電極板，所述控流組件設置于所述電解箱的內部。
優選的，為了實現兩個L型擋板相對移動，所述控流組件包括上固定板、下固定板和伺服電機，所述上固定板與所述下固定板均固定連接于所述電解箱內壁的左側，所述上固定板的頂部轉動連接有調節輪。
優選的，為了起到對廢液的流量進行控制調節的作用，所述上固定板的內部開設有兩個通槽，兩個所述通槽的內部均滑動連接有齒牙板，所述上固定板與所述下固定板相對的一側之間滑動連接有兩個L型擋板。
本發明的有益效果是：
1、通過啟動電機帶動與其連接的一個轉動板轉動，該轉動板通過連接桿帶動滑動柱不斷在左右方向滑動，兩個滑動柱滑動帶動固定架和敲打球左右滑動，以此使敲打球不斷對過濾板敲打，使過濾板產生震動將過濾孔中塞住的晶體震出，以達到將過濾板內部清理的作用，防止過濾板堵塞而影響廢水治理效率。
2、通過調節手輪轉動主動輪，主動輪帶動從動輪轉動，從動輪則帶動雙向絲桿轉動，雙向絲桿轉動使兩個安裝板相對移動，兩個安裝板相互遠離分別帶動與其連接的連接柱脫離連接孔即可將U型板和過濾箱的連接解除取出U型板，便于將過濾板取出更換。
3、通過伺服電機帶動調節輪轉動，調節輪轉動使兩個齒牙板彼此反向移動，兩個齒牙板則分別帶動兩個L型擋板滑動，兩個L型擋板滑動將調節兩個L型擋板之間弧形口形成的間距大小，兩個L型擋板彼此反向滑動距離越大，弧形口形成的口徑越大，可通過兩個L型擋板滑動間距控制廢水流進電解箱中的流速和流量，以幫助提高電解的效率。
（發明人：韓全;張恒）
