公布日：2022.10.14

申請日：2022.05.30

分類號：C02F1/44(2006.01)I;B01D63/04(2006.01)I;B01D61/20(2006.01)I;B01D61/18(2006.01)I;B01D61/22(2006.01)I;B01D69/08(2006.01)I

摘要

本發明公開了一種應用于膜法廢水處理的節能降耗工藝，其包括以下步驟：先將廢水注入到廢水罐的中部空間內，然后啟動正反轉電機驅動壓膜板帶著過濾膜施壓廢水，同時經超濾膜反滲透廢水，再啟動抽水泵和伺服電機將廢水罐上下方空間內的濾液抽至凈化箱內，被中空纖維膜進一步凈化而排出使用。本發明通過設置的廢水罐，并在其內頂部和下半部內分別設置了膜壓過濾裝置和安裝有超濾膜的濾液筒，利用壓膜板帶著其底面的過濾膜對廢水罐中部的廢水施壓，使得水分子同時經過濾膜和超濾膜分別向廢水罐的上下方反滲透處濾液，有利于節能節省時間而降低能耗，具有實用價值。

權利要求書

1.一種應用于膜法廢水處理的節能降耗工藝，其特征在于：包括以下步驟：一、廢水灌注階段：S1、先啟動膜法廢水處理裝置中的正反轉電機(240)反轉而驅動壓膜板(210)升至廢水罐(100)頂端口處；S2、然后將廢水通入位于上方的通水管(101)中，而灌注到廢水罐(100)內；2、廢水模壓階段：S3、再啟動正反轉電機(240)正轉而驅動壓膜板(210)下降，而利用壓膜板(210)施壓廢水，同時利用過濾膜(220)反滲透水分子進入到壓膜板(210)上方空間；S4、壓膜板(210)施壓廢水進入若干濾液筒(120)內，而經若干超濾膜(140)反滲透水分子流至聚水罐(102)中；三、濾液凈化階段：S5、然后啟動抽水泵(420)而抽取壓膜板(210)上方空間的水至凈化箱(300)內；S6、然后啟動伺服電機(440)驅動葉片輪(441)旋轉而將聚水罐(102)內的水輸送至凈化箱(300)內；S7、再啟動曝氣機(350)向若干曝氣管(340)內輸送空氣，而擴散至中空纖維膜組(310)中滲透出水至凈水管(360)內；S8、再打開凈水管(360)外端上的水閥，而連接抽水管即可取出凈水。

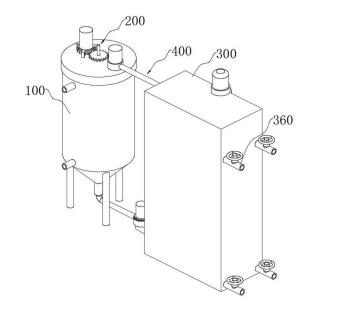

2.根據權利要求1所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：膜法廢水處理裝置包括將廢水分層過濾的廢水罐(100)、廢水罐(100)頂部內設置的用于施壓廢水的膜壓過濾裝置(200)以及廢水罐(100)底部內設置的用于過濾廢水的若干濾液筒(120)，所述廢水罐(100)的下半部內且沿其軸向間隔設置有用于與濾液筒(120)上下端分別插接的聚水臺(110)和分水板(105)，所述廢水罐(100)的底部焊接有聚水罐(102)和漏水管(103)，所述濾液筒(120)的內部套設有篩筒(130)，所述篩筒(130)的內部且沿其軸向設置有若干超濾膜(140)，所述膜壓過濾裝置(200)包括與廢水罐(100)插接并沿其軸向滑動的壓膜板(210)、壓膜板(210)底面設置的過濾膜(220)、壓膜板(210)中心軸上轉動連接的傳動絲桿(230)以及傳動絲桿(230)頂部外設置的正反轉電機(240)，所述廢水罐(100)的頂端卡接有罐蓋(250)，所述罐蓋(250)與壓膜板(210)之間轉動連接有呈首尾鉸接的若干聯動桿(260)。

3.根據權利要求2所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述廢水罐(100)中部偏下的內壁焊接有呈環形的托臺(104)，所述廢水罐(100)的外側且靠近頂部處和底部處均連通設有通水管(101)，其中位于下方的通水管(101)位于分水板(105)的頂面上方，所述濾液筒(120)的頂部外壁連通設有濾液嘴(121)，所述濾液嘴(121)位于聚水臺(110)的底面下方。

4.根據權利要求3所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述分水板(105)的頂面開設有若干出液孔(106)，所述出液孔(106)的內壁粘接有密封圈(107)，所述濾液筒(120)的底端穿過出液孔(106)并置于聚水罐(102)內，所述篩筒(130)的底端口內緊密粘接有封膠層(131)，所述篩筒(130)的頂部內緊密套接有套環架(150)。

5.根據權利要求2所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述壓膜板(210)的頂面呈環形等間距開設有若干滲透槽(211)，所述壓膜板(210)的底面且靠近其邊緣處開設有凹槽(212)，所述凹槽(212)的內部卡接有壓圈(214)，所述正反轉電機(240)的輸出軸朝下且同軸連接有傳動齒輪(231)，所述傳動絲桿(230)的外側螺紋連接有與傳動齒輪(231)，且兩個傳動齒輪(231)相互嚙合。

6.根據權利要求2所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述廢水罐(100)的一側設置有凈化箱(300)，所述凈化箱(300)的內部設置有中空纖維膜組(310)，所述中空纖維膜組(310)包括并排設置的若干中空纖維膜(311)、位于若干中空纖維膜(311)外側的膜組架(320)以及位于若干中空纖維膜(311)底部設置的若干曝氣管(340)，所述凈化箱(300)的頂面安裝有曝氣機(350)，若干所述中空纖維膜(311)的上下端均連接有集水管(312)，所述膜組架(320)的上下端兩端均設置有與若干集水管(312)端口連接的凈水管(360)。

7.根據權利要求6所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述集水管(312)的兩端開口且其徑向一側連通設有接膜管(313)，每組上下兩個集水管(312)之間套接有撐管桿(330)，所述凈水管(360)的一端封閉且其另一端貫穿凈化箱(300)，所述凈水管(360)的徑向一側等間距連通設有若干接管頭(361)。

8.根據權利要求7所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述曝氣管(340)的頂面等間距開設有若干出氣孔(341)，若干所述曝氣管(340)的一端封閉且其另一端連通設有集氣管(342)，所述曝氣機(350)的出氣端緊密插接有輸氣管(351)。

9.根據權利要求6所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述廢水罐(100)和凈化箱(300)之間安裝有輸水裝置(400)，所述輸水裝置(400)包括分別位于廢水罐(100)頂部和底部的上水管(410)和下水管(430)，所述上水管(410)的一端貫穿至凈化箱(300)頂部內，且其另一端設置有抽水泵(420)，所述下水管(430)的一端與漏水管(103)緊密套接配合，且其另一端設置有貫穿至凈化箱(300)頂部內的引水管(432)。

10.根據權利要求9所述的應用于膜法廢水處理的節能降耗工藝，其特征在于：所述上水管(410)和引水管(432)之間插接有泵水箱(431)，所述泵水箱(431)的內部轉動連接有葉片輪(441)，所述葉片輪(441)的頂部同軸連接有伺服電機(440)。

發明內容

本發明的目的在于提供一種應用于膜法廢水處理的節能降耗工藝，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供一種應用于膜法廢水處理的節能降耗工藝，包括以下步驟：

一、廢水灌注階段：

S1、先啟動膜法廢水處理裝置中的正反轉電機反轉而驅動壓膜板升至廢水罐頂端口處；

S2、然后將廢水通入位于上方的通水管中，而灌注到廢水罐內；

3、廢水模壓階段：

S3、再啟動正反轉電機正轉而驅動壓膜板下降，而利用壓膜板施壓廢水，同時利用過濾膜反滲透水分子進入到壓膜板上方空間；

S4、壓膜板施壓廢水進入若干濾液筒內，而經若干超濾膜反滲透水分子流至聚水罐中；

三、濾液凈化階段：

S5、然后啟動抽水泵而抽取壓膜板上方空間的水至凈化箱內；

S6、然后啟動伺服電機驅動葉片輪旋轉而將聚水罐內的水輸送至凈化箱內；

S7、再啟動曝氣機向若干曝氣管內輸送空氣，而擴散至中空纖維膜組中滲透出水至凈水管內；

S8、再打開凈水管外端上的水閥，而連接抽水管即可取出凈水。

作為本技術方案的進一步改進，膜法廢水處理裝置包括將廢水分層過濾的廢水罐、廢水罐頂部內設置的用于施壓廢水的膜壓過濾裝置以及廢水罐底部內設置的用于過濾廢水的若干濾液筒，所述廢水罐的下半部內且沿其軸向間隔設置有用于與濾液筒上下端分別插接的聚水臺和分水板，所述廢水罐的底部焊接有聚水罐和漏水管，所述濾液筒的內部套設有篩筒，所述篩筒的內部且沿其軸向設置有若干超濾膜，所述膜壓過濾裝置包括與廢水罐插接并沿其軸向滑動的壓膜板、壓膜板底面設置的過濾膜、壓膜板中心軸上轉動連接的傳動絲桿以及傳動絲桿頂部外設置的正反轉電機，所述廢水罐的頂端卡接有罐蓋，所述罐蓋與壓膜板之間轉動連接有呈首尾鉸接的若干聯動桿。

作為本技術方案的進一步改進，所述廢水罐中部偏下的內壁焊接有呈環形的托臺，所述廢水罐的外側且靠近頂部處和底部處均連通設有通水管，其中位于下方的通水管位于分水板的頂面上方，所述濾液筒的頂部外壁連通設有濾液嘴，所述濾液嘴位于聚水臺的底面下方。

作為本技術方案的進一步改進，所述分水板的頂面開設有若干出液孔，所述出液孔的內壁粘接有密封圈，所述濾液筒的底端穿過出液孔并置于聚水罐內，所述篩筒的底端口內緊密粘接有封膠層，所述篩筒的頂部內緊密套接有套環架。

作為本技術方案的進一步改進，所述壓膜板的頂面呈環形等間距開設有若干滲透槽，所述壓膜板的底面且靠近其邊緣處開設有凹槽，所述凹槽的內部卡接有壓圈，所述正反轉電機的輸出軸朝下且同軸連接有傳動齒輪，所述傳動絲桿的外側螺紋連接有與傳動齒輪，且兩個傳動齒輪相互嚙合。

作為本技術方案的進一步改進，所述廢水罐的一側設置有凈化箱，所述凈化箱的內部設置有中空纖維膜組，所述中空纖維膜組包括并排設置的若干中空纖維膜、位于若干中空纖維膜外側的膜組架以及位于若干中空纖維膜底部設置的若干曝氣管，所述凈化箱的頂面安裝有曝氣機，若干所述中空纖維膜的上下端均連接有集水管，所述膜組架的上下端兩端均設置有與若干集水管端口連接的凈水管。

作為本技術方案的進一步改進，所述集水管的兩端開口且其徑向一側連通設有接膜管，每組上下兩個集水管之間套接有撐管桿，所述凈水管的一端封閉且其另一端貫穿凈化箱，所述凈水管的徑向一側等間距連通設有若干接管頭。

作為本技術方案的進一步改進，所述曝氣管的頂面等間距開設有若干出氣孔，若干所述曝氣管的一端封閉且其另一端連通設有集氣管，所述曝氣機的出氣端緊密插接有輸氣管。

作為本技術方案的進一步改進，所述廢水罐和凈化箱之間安裝有輸水裝置，所述輸水裝置包括分別位于廢水罐頂部和底部的上水管和下水管，所述上水管的一端貫穿至凈化箱頂部內，且其另一端設置有抽水泵，所述下水管的一端與漏水管緊密套接配合，且其另一端設置有貫穿至凈化箱頂部內的引水管。

作為本技術方案的進一步改進，所述上水管和引水管之間插接有泵水箱，所述泵水箱的內部轉動連接有葉片輪，所述葉片輪的頂部同軸連接有伺服電機。

與現有技術相比，本發明的有益效果：

1、該應用于膜法廢水處理的節能降耗工藝中，通過設置的廢水罐，并在其內頂部和下半部內分別設置了膜壓過濾裝置和安裝有超濾膜的濾液筒，利用壓膜板帶著其底面的過濾膜對廢水罐中部的廢水施壓，使得水分子同時經過濾膜和超濾膜分別向廢水罐的上下方反滲透處濾液，有利于節能節省時間而降低能耗，具有實用價值。

2、該應用于膜法廢水處理的節能降耗工藝中，通過設置的放置有若干中空纖維膜的凈化箱，并在凈化箱和廢水罐之間設置了用于輸送濾液的輸水裝置，而同時將廢水罐上下方內部的濾液輸送至凈化箱內，被中空纖維膜凈化排出，具有實用價值。

（發明人：王旭;孫運飛;雷霆;郭亞輝）
