公布日：2022.08.16
申請日：2022.05.27
分類號：C02F3/30(2006.01)I;C02F3/02(2006.01)I;C02F3/28(2006.01)I;C02F11/04(2006.01)I;B01D53/00(2006.01)I;B01D53/48(2006.01)I;
B01D53/52(2006.01)I;B01D53/54(2006.01)I;B01D53/58(2006.01)I;B01D53/85(2006.01)I;F01D15/10(2006.01)I;F04B41/02(2006.01)I
摘要
一種針對污水廠廢氣與能源耦合治理的系統及方法，它包括污水處理單元，所述污水處理單元在處理污水過程中產生氣體，氣體產生單元與抽吸壓縮儲氣單元的進氣端連通，抽吸壓縮儲氣單元的排氣端與汽輪發電機連通，經汽輪發電機釋放壓力的氣體進入到氣體凈化單元的進氣端，氣體凈化單元的排氣端設有排空裝置和攪拌進氣管；所述攪拌進氣管將氣體凈化單元與污水處理單元連通。利用抽吸壓縮儲氣單元進行收集、壓縮、存儲；抽吸壓縮儲氣單元向汽輪發電機的釋放壓縮氣體，利用廢氣實施儲能發電。通過氣體凈化單元凈化后的氣體一部分經攪拌進氣管回流至污水厭氧模塊、污泥厭氧模塊，實施攪拌作業，另一部分多余氣體通過排空裝置排入到大氣中。
權利要求書

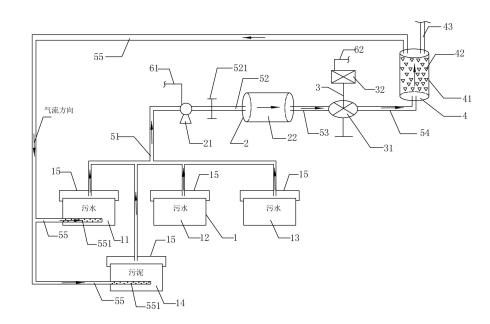

1.一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：它包括污水處理單元（1），所述污水處理單元（1）在處理污水過程中產生氣體，污水處理單元（1）與抽吸壓縮儲氣單元（2）的進氣端連通，抽吸壓縮儲氣單元（2）的排氣端與汽輪發電機（3）連通，經汽輪發電機（3）釋放壓力的氣體進入到氣體凈化單元（4）的進氣端，氣體凈化單元（4）的排氣端設有排空裝置（43）和攪拌進氣管（55）；所述攪拌進氣管（55）將氣體凈化單元（4）與污水處理單元（1）連通。
2.根據權利要求1所述的一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：所述污水處理單元（1）包括污水厭氧模塊（11）、污水缺氧模塊（12）、污水好氧模塊（13）、污泥厭氧模塊（14）中至少一個模塊，各模塊設有上蓋（15）形成密閉空間，上蓋（15）設有收集氣管（51）與抽吸壓縮儲氣單元（2）連通。
3.根據權利要求1所述的一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：所述抽吸壓縮儲氣單元（2）包括抽吸壓縮機（21）和壓力儲氣罐（22），抽吸壓縮機（21）的進氣端通過收集氣管（51）與污水處理單元（1）連通，排氣端通過連通管（52）與壓力儲氣罐（22）的進氣端連通。
4.根據權利要求3所述的一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：所述連通管（52）設有閥門（521）。
5.根據權利要求1所述的一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：所述汽輪發電機（3）包括汽輪機（31）和發電機（32），汽輪機（31）的進氣端通過發電進氣管（53）與抽吸壓縮儲氣單元（2）連接，壓縮氣體推動汽輪機（31）旋轉帶動發電機（32）產生電能。
6.根據權利要求1所述的一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：所述氣體凈化單元（4）包括凈化塔（41）和凈化填料（42），所述凈化塔（41）底部設有凈化進氣管（54）與汽輪發電機（3）連通，凈化填料（42）有不規則的孔隙和間隙填充于凈化塔（41）內，排空裝置（43）和攪拌進氣管（55）安裝在凈化塔（41）的頂部。
7.根據權利要求6所述的一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：所述攪拌進氣管（55）將凈化達標的氣體通入污水處理單元（1）中的污水厭氧模塊（11）和/或污泥厭氧模塊（14）。
8.根據權利要求7所述的一種針對污水廠廢氣與能源耦合治理的系統，其特征在于：所述攪拌進氣管（55）伸入到污水厭氧模塊（11）和/或污泥厭氧模塊（14）的底部，位于污水厭氧模塊（11）和/或污泥厭氧模塊（14）內的攪拌進氣管（55）端部密封，外圓周面開設有不均勻分布的釋放孔（551）。
9.一種采用權利要求1-8任意一項所述的一種針對污水廠廢氣與能源耦合治理的系統的治理方法，其特征在于，它包括以下步驟：S1.氣體收集：將污水處理單元（1）中污水厭氧模塊（11）、污水缺氧模塊（12）、污水好氧模塊（13）、污泥厭氧模塊（14），裝設上蓋（15）形成密閉空間，上蓋（15）設有收集氣管（51）與抽吸壓縮儲氣單元（2）連通；其中，上蓋（15）與各模塊具有儲氣空間，其空間大小以滿足抽吸壓縮機非工作期間的廢氣儲存需求；S2.壓力儲氣：在電網用電谷時，啟動抽吸壓縮機（21），通過收集氣管（51）抽吸污水處理單元（1）中各模塊儲存的氣體，壓縮后通過連通管（52）送入壓力儲氣罐（22）中；其中，連通管（52）設有閥門（521），抽吸壓縮機（21）由污水處理單元（1）的配電線（61）提供電力；S3.儲氣發電：在電網用電峰時，壓力儲氣罐（22）以勻速流量釋放壓縮氣體，推動汽輪機（31）工作，汽輪機（31）帶動發電機（32）發電，其中，發電機（32）產生的電能通過輸電線（62）進入污水處理單元（1）供電系統；S4.氣體凈化：經汽輪機（31）釋放大部分能量的氣體，經凈化進氣管（54）從凈化塔（41）底部進入，氣體在凈化塔（41）內部呈升流狀態，與凈化填料（42）發生反應；S5.氣體循環：凈化達標的氣體經攪拌進氣管（55）進入污水厭氧模塊（11）、污泥厭氧模塊（11）底部，多余氣體經過排空裝置（43）排入大氣中，其中，排空裝置（43）釋放時，再次利用陽光將氣體中還原性物質分解。
發明內容
本發明第一個要解決的技術問題是：解決上述背景技術中存在的問題，提供一種能夠利用污水處理廠產生的廢氣儲能進行發電再循環后處理污水和污泥的針對污水廠廢氣與能源耦合治理的系統。
本發明另一個要解決的技術問題是：提供一種采用上述系統針對污水廠廢氣與能源耦合治理的方法。
為了實現上述的技術特征，本發明的目的是這樣實現的：一種針對污水廠廢氣與能源耦合治理的系統，它包括污水處理單元，所述污水處理單元在處理污水過程中產生氣體，氣體產生單元與抽吸壓縮儲氣單元的進氣端連通，抽吸壓縮儲氣單元的排氣端與汽輪發電機連通，經汽輪發電機釋放壓力的氣體進入到氣體凈化單元的進氣端，氣體凈化單元的排氣端設有排空裝置和攪拌進氣管；所述攪拌進氣管將氣體凈化單元與污水處理單元連通。
所述污水處理單元包括污水厭氧模塊、污水缺氧模塊、污水好氧模塊、污泥厭氧模塊中至少一個模塊，各模塊設有上蓋形成密閉空間，上蓋設有收集氣管與抽吸壓縮儲氣單元連通。
所述抽吸壓縮儲氣單元包括抽吸壓縮機和壓力儲氣罐，抽吸壓縮機的進氣端通過收集氣管與污水處理單元連通，排氣端通過連通管與壓力儲氣罐的進氣端連通。
所述連通管設有閥門。
所述汽輪發電機包括汽輪機和發電機，汽輪機的進氣端通過發電進氣管與抽吸壓縮儲氣單元連接，壓縮氣體推動汽輪機旋轉帶動發電機產生電能。
所述氣體凈化單元包括凈化塔和凈化填料，所述凈化塔底部設有凈化進氣管與汽輪發電機連通，凈化填料有不規則的孔隙和間隙填充于凈化塔內，排空裝置和攪拌進氣管安裝在凈化塔的頂部。
所述攪拌進氣管將凈化達標的氣體通入污水處理單元中的污水厭氧模塊和/或污泥厭氧模塊。
所述攪拌進氣管伸入到污水厭氧模塊和/或污泥厭氧模塊的底部，位于污水厭氧模塊和/或污泥厭氧模塊內的攪拌進氣管端部密封，外圓周面開設有不均勻分布的釋放孔。
一種采用針對污水廠廢氣與能源耦合治理的系統的治理方法，它包括以下步驟：S1.氣體收集：將污水處理單元中污水厭氧模塊、污水缺氧模塊、污水好氧模塊、污泥厭氧模塊，裝設上蓋形成密閉空間，上蓋設有收集氣管與抽吸壓縮儲氣單元連通；其中，上蓋與各模塊具有儲氣空間，其空間大小以滿足抽吸壓縮機非工作期間的廢氣儲存需求；S2.壓力儲氣：在電網用電谷時，啟動抽吸壓縮機，通過收集氣管抽吸污水處理單元中各模塊儲存的氣體，壓縮后通過連通管送入壓力儲氣罐中；其中，連通管設有閥門，抽吸壓縮機由污水處理單元的配電線提供電力；S3.儲氣發電：在電網用電峰時，壓力儲氣罐以勻速流量釋放壓縮氣體，推動汽輪機工作，汽輪機帶動發電機發電，其中，發電機產生的電能通過輸電線進入污水處理單元供電系統；S4.氣體凈化：經汽輪機釋放大部分能量的氣體，經凈化進氣管從凈化塔底部進入，氣體在凈化塔內部呈升流狀態，與凈化填料發生反應；S5.氣體循環：凈化達標的氣體經攪拌進氣管進入污水厭氧模塊、污泥厭氧模塊底部，多余氣體經過排空裝置排入大氣中，其中，排空裝置釋放時，再次利用陽光將氣體中還原性物質分解。
本發明有如下有益效果：1、收集并利用污水處理廠在生產過程中會產生大量含有H2S、CH4等還原性物質的廢氣。
2、電網用電谷時，抽吸壓縮機通過收集氣管抽出各模塊內廢氣，并壓縮送入壓力儲氣罐存儲，實現氣體儲能；電網用電峰時，壓力儲氣罐釋放氣體，推動汽輪機工作發電，降低電網峰時負荷。
3、廢氣經汽輪機雖釋放了大部分的氣體能量，但仍保留一定的流速，經凈化進氣管，從凈化塔底部進入，廢氣在凈化塔內部呈升流狀態，與凈化填料發生反應，廢氣釋放時的流速，利于在凈化塔內的凈化。
4、凈化后的氣體仍會含有少量的還原性物質，氣體回流至污水厭氧模塊、污泥厭氧模塊對污水、污泥實施攪拌，便于處理工藝實施，氣體內的還原物質，可提升模塊內的厭氧環境。
（發明人：張俊;王殿常;鐘洲文）
