公布日：2022.08.30
申請日：2022.08.02
分類號：C02F9/04(2006.01)I;B01D33/56(2006.01)I;B01D33/54(2006.01)I;B01D33/27(2006.01)I;C02F101/20(2006.01)N
摘要
本發明涉及工業污水處理技術領域，且公開了一種含有汞金屬的污水處理裝置，包括開設有廢液進入口和沉淀排放口的反應塔，所述反應塔的右端設有出水管，所述出水管與水泵的進水端連接，所述水泵的出水端固定連接有廢水輸送管。該含有汞金屬的污水處理裝置，通過設置彈性過濾網、右轉動圈、左轉動圈、轉動連桿、配合組件、彈性復位件和卷簧，在彈性過濾網正常工作情況下，配合組件將彈性過濾網拱起，同時配合組件帶動彈性過濾網開始轉動，此時當沉淀物附著到彈性過濾網的表面上時更容易在彈性過濾網離心力作用下滑落到反應塔的底部，同時由于彈性過濾網的轉動而使得硫化汞沉淀物相對于彈性過濾網的網孔形成滯后，減小沉淀物堵塞網孔的概率。
權利要求書

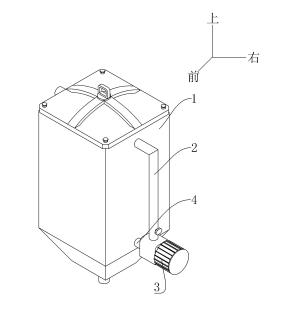

1.一種含有汞金屬的污水處理裝置，包括開設有廢液進入口（20）和沉淀排放口（21）的反應塔（1），所述反應塔（1）的右端設有出水管（4），所述出水管（4）與水泵（3）的進水端連接，所述水泵（3）的出水端固定連接有廢水輸送管（2），所述廢水輸送管（2）與輸水導管（23）固定連接，所述輸水導管（23）的下方固定設有霧化噴頭（24），其特征在于：所述出水管（4）的進水管口外周面上可轉動的設有右轉動圈（5），所述出水管（4）的進水管口內周面固定設有支撐環架（6），所述支撐環架（6）的中心孔內轉動設有轉動連桿（7），所述轉動連桿（7）遠離支撐環架（6）的一端轉動連接在固定盤（27）中心轉動孔內，所述轉動連桿（7）靠近支撐環架（6）的一端固定設有撥水輪（8），所述轉動連桿（7）靠近固定盤（27）的一端可轉動的連接有左轉動圈（9），所述右轉動圈（5）和左轉動圈（9）之間固定設有彈性過濾網（10），所述轉動連桿（7）和彈性過濾網（10）之間設有配合組件，所述配合組件用于在轉動連桿（7）以較大速度進行轉動時將彈性過濾網（10）的中心向遠離圓心的方向撐開并帶動彈性過濾網（10）轉動，所述配合組件還用于在轉動連桿（7）以較小速度進行轉動時帶動彈性過濾網（10）和左轉動圈（9）向右折疊移動，所述左轉動圈（9）的右側中心上還設有彈性復位件，所述彈性復位件用于在左轉動圈（9）向右移動且配合組件脫離配合時對左轉動圈（9）進行復位，所述固定盤（27）的右端還設有卷簧（13），所述卷簧（13）用于在配合組件脫離配合時為轉動連桿（7）的反向轉動提供動力。
2.根據權利要求1所述的一種含有汞金屬的污水處理裝置，其特征在于：所述配合組件包括第一配合塊（11）、伸縮桿（16）和第二配合塊（17），所述第一配合塊（11）以圓周排列的形式固定連接在彈性過濾網（10）的內壁中部，在彈性過濾網（10）不受力撐開時第一配合塊（11）在彈性過濾網（10）的內壁排列呈一個“環塊”，所述伸縮桿（16）以圓周排列的形式固定連接在轉動連桿（7）的外部，所述伸縮桿（16）遠離轉動連桿（7）的一端固定設有第二配合塊（17），所述第二配合塊（17）用于在伸縮桿（16）受力伸長時卡入第一配合塊（11）的間隙內將彈性過濾網（10）撐開。
3.根據權利要求2所述的一種含有汞金屬的污水處理裝置，其特征在于：所述第二配合塊（17）遠離伸縮桿（16）的一端固定設有螺紋凸起（18），所述第一配合塊（11）的內側設有與螺紋凸起（18）配合的螺紋槽（12）。
4.根據權利要求1所述的一種含有汞金屬的污水處理裝置，其特征在于：所述彈性復位件包括壓簧（14）和限位環（15），所述壓簧（14）套設在轉動連桿（7）的外部且壓簧（14）的一端與左轉動圈（9）相連接，所述限位環（15）固定連接在轉動連桿（7）的外部。
5.根據權利要求1所述的一種含有汞金屬的污水處理裝置，其特征在于：所述卷簧（13）的一端與左轉動圈（9）卡合連接，所述卷簧（13）的另一端與轉動連桿（7）通過卡合件卡合連接。
6.根據權利要求1所述的一種含有汞金屬的污水處理裝置，其特征在于：所述固定盤（27）的左側面轉動設有外部連接件（22），所述外部連接件（22）遠離固定盤（27）的一端與反應塔（1）的內壁固定連接，所述固定盤（27）的外部以圓周排列的形式固定設有若干卡塊（25），所述左轉動圈（9）的左端內側表面開設有與卡塊（25）相配合使用的卡口（26）。
7.根據權利要求1所述的一種含有汞金屬的污水處理裝置，其特征在于：所述出水管（4）、廢水輸送管（2）、進氣口（19）、廢液進入口（20）和沉淀排放口（21）的外部均設置有截止閥。
發明內容
針對現有技術的不足，本發明提供了一種含有汞金屬的污水處理裝置，具備能夠?qū)α蚧恋砦镞M(jìn)行過濾處理，減小硫化汞沉淀物堵塞濾網的概率同時還能夠在硫化汞沉淀物堵塞過濾網時自動對濾網表面的硫化汞沉淀物進行清除等優點。
為解決上述技術問題，本發明提供如下技術方案：一種含有汞金屬的污水處理裝置，包括開設有廢液進入口和沉淀排放口的反應塔，所述反應塔的右端設有出水管，所述出水管與水泵的進水端連接，所述水泵的出水端固定連接有廢水輸送管，所述廢水輸送管與輸水導管固定連接，所述輸水導管的下方固定設有霧化噴頭，所述出水管的進水管口外周面上可轉動的設有右轉動圈，所述出水管的進水管口內周面固定設有支撐環架，所述支撐環架的中心孔內轉動設有轉動連桿，所述轉動連桿遠離支撐環架的一端轉動連接在固定盤中心轉動孔內，所述轉動連桿靠近支撐環架的一端固定設有撥水輪，所述轉動連桿靠近固定盤的一端可轉動的連接有左轉動圈，所述右轉動圈和左轉動圈之間固定設有彈性過濾網，所述轉動連桿和彈性過濾網之間設有配合組件，所述配合組件用于在轉動連桿以較大速度進行轉動時將彈性過濾網的中心向遠離圓心的方向撐開并帶動彈性過濾網轉動，所述配合組件還用于在轉動連桿以較小速度進行轉動時帶動彈性過濾網和左轉動圈向右折疊移動，所述左轉動圈的右側中心上還設有彈性復位件，所述彈性復位件用于在左轉動圈向右移動且配合組件脫離配合時對左轉動圈進行復位，所述固定盤的右端還設有卷簧，所述卷簧用于在配合組件脫離配合時為轉動連桿的反向轉動提供動力。
優選的，所述配合組件包括第一配合塊、伸縮桿和第二配合塊，所述第一配合塊以圓周排列的形式固定連接在彈性過濾網的內壁中部，在彈性過濾網不受力撐開時第一配合塊在彈性過濾網的內壁排列呈一個“環塊”，所述伸縮桿以圓周排列的形式固定連接在轉動連桿的外部，所述伸縮桿遠離轉動連桿的一端固定設有第二配合塊，所述第二配合塊用于在伸縮桿受力伸長時卡入第一配合塊的間隙內將彈性過濾網撐開。
優選的，所述第二配合塊遠離伸縮桿的一端固定設有螺紋凸起，所述第一配合塊的內側設有與螺紋凸起配合的螺紋槽。
優選的，所述彈性復位件包括壓簧和限位環，所述壓簧套設在轉動連桿的外部且壓簧的一端與左轉動圈相連接，所述限位環固定連接在轉動連桿的外部。
優選的，所述卷簧的一端與左轉動圈卡合連接，所述卷簧的另一端與轉動連桿通過卡合件卡合連接。
優選的，所述固定盤的左側面轉動設有外部連接件，所述外部連接件遠離固定盤的一端與反應塔的內壁固定連接，所述固定盤的外部以圓周排列的形式固定設有若干卡塊，所述左轉動圈的左端內側表面開設有與卡塊相配合使用的卡口。
優選的，所述出水管、廢水輸送管、進氣口、廢液進入口和沉淀排放口的外部均設置有截止閥。
與現有技術相比，本發明提供了一種含有汞金屬的污水處理裝置，具備以下有益效果：1、該含有汞金屬的污水處理裝置，通過設置彈性過濾網、右轉動圈、左轉動圈、轉動連桿、配合組件、彈性復位件和卷簧，在彈性過濾網正常工作情況下，配合組件將彈性過濾網拱起，同時配合組件帶動彈性過濾網開始轉動，此時當沉淀物附著到彈性過濾網的表面上時更容易在彈性過濾網離心力作用下滑落到反應塔的底部，同時由于彈性過濾網的轉動而使得硫化汞沉淀物相對于彈性過濾網的網孔形成滯后，一定程度上可以減小硫化汞沉淀物堵塞彈性過濾網網孔的概率。
2、該含有汞金屬的污水處理裝置，當彈性過濾網表面堵塞嚴重時，配合組件帶動彈性過濾網向右端移動，以使得彈性過濾網表面的硫化汞沉淀物被擠壓，當?shù)谝慌浜蠅K向右端移動至螺紋槽與第二配合塊脫離配合時，此時卡塊和卡口之間同時脫離卡合，壓簧從壓緊狀態開始復位，左轉動圈帶動彈性過濾網向左端抖動并位移，同時在卷簧的作用下，轉動連桿開始克服水流的阻力并反向轉動，伸縮桿再一次伸長對彈性過濾網擠壓，并對彈性過濾網的下方進行敲打，同時第二配合塊使得彈性過濾網撐開一定程度，以便于彈性過濾網表面擠壓過的硫化汞沉淀物脫落。
（發明人：余錦）
