公布日：2022.11.04

申請日：2022.10.09

分類號：C02F1/461(2006.01)I;C02F9/06(2006.01)I;C02F1/72(2006.01)I

摘要

本發明公開了一種電催化氧化廢水處理設備，涉及到廢水處理設備技術領域，包括支撐組件、氧化劑添加組件、電催化組件和過濾分離組件。本發明通過設置支撐組件，支撐組件的外側設置有氧化劑添加組件、電催化組件和過濾分離組件，氧化劑添加組件可以實現廢水處理中氧化劑的添加，電催化組件可以實現對廢水的電催化氧化處理，而過濾分離組件可以實現對廢水中氧化產物和絮凝物的過濾分離，以保證廢水的處理效果；且能采用具有脈動壓力的沖洗液配合上述部件進行沖洗，達到較好的清理效果，降低人工清理的工作強度，提高裝置的工作效率。

權利要求書

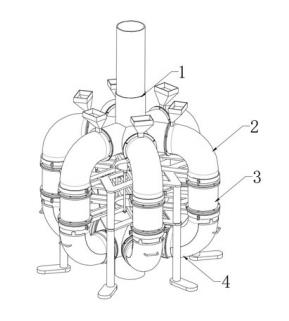

1.一種電催化氧化廢水處理設備，其特征在于，包括支撐組件（1）、氧化劑添加組件（2）、電催化組件（3）和過濾分離組件（4），所述支撐組件（1）的外側設置有氧化劑添加組件（2），所述氧化劑添加組件（2）的底端設置有電催化組件（3），所述電催化組件（3）的底端設置有過濾分離組件（4）；所述支撐組件（1）包括兩個對稱分布的導水管（101），所述導水管（101）的一端固定連接有多個呈環形陣列分布的連接管（102）；所述氧化劑添加組件（2）包括彎管（201），所述彎管（201）的一端通過連接法蘭與連接管（102）的一端固定連接；所述電催化組件（3）包括直管（301），所述直管（301）的內側壁底端固定連接有固定罩（302），所述固定罩（302）設置為中空的錐形結構，所述固定罩（302）的頂端中部貫穿開設有排水槽（303），所述固定罩（302）上設有多個呈環形陣列分布的支撐塊（304），所述支撐塊（304）的底端上下活動插接于固定罩（302）內部，且所述支撐塊（304）的底端與固定罩（302）之間設有緩沖彈簧（311），所述支撐塊（304）的頂端固定連接有球形罩（305），所述支撐塊（304）的外側面中部開設有卡槽（306）；所述支撐塊（304）的外側設置有多個基板（307），所述基板（307）的一端固定連接有卡塊（308），所述卡塊（308）與卡槽（306）插接連接，所述基板（307）的兩側均鑲嵌有電極（309）；所述固定罩（302）的下表面鑲嵌有兩組連接導線（310），兩組所述連接導線（310）均設置為三角形結構，所述電極（309）的底端與連接導線（310）電性連接；所述過濾分離組件（4）包括過濾管（401），所述過濾管（401）設置為弧形結構，所述過濾管（401）的頂端通過連接法蘭與直管（301）的底端固定連接；所述球形罩（305）能對污水進行緩沖和導流，污水沿著球形罩（305）被引導到錐形結構的固定罩（302）處，使污水能均勻的被分配并延長與對應的電極（309）的接觸時間，提高電極（309）對污水的處理效果；當具有脈動壓力的沖洗液流到電催化組件（3）處時，使所述球形罩（305）能帶動支撐塊（304）能上下往復運動；所述球形罩（305）在上下往復運動過程中，一方面能調整脈動沖洗液的流動方向和位置，引導脈動沖洗液流向錐形結構的固定罩（302）的錐形底部的不同位置，對聚集在錐形結構的固定罩（302）的錐形底部污物進行沖洗；另一方面支撐塊（304）能帶動其上方的電極（309）上下運動，配合脈動沖洗液的沖洗作用以及電極（309）本身上下運動的作用，促使電極（309）上吸附的污物的脫離。

2.根據權利要求1所述的一種電催化氧化廢水處理設備，其特征在于：位于上方的所述導水管（101）的底端固定連接有固定座（103），所述固定座（103）設置為環形結構，所述固定座（103）的下表面中部開設有環形槽（104），所述固定座（103）的外側固定連接有多個呈環形陣列分布的固定塊（105），所述固定座（103）的下方設置有活動座（106），所述活動座（106）的上表面中部固定連接有密封塊（107），所述密封塊（107）與環形槽（104）相適配，所述活動座（106）的外側固定連接有多個呈環形陣列分布的連接耳（108），所述連接耳（108）通過螺栓與固定塊（105）固定連接。

3.根據權利要求2所述的一種電催化氧化廢水處理設備，其特征在于：所述活動座（106）的上表面中部固定連接有導流塊（109），所述導流塊（109）設置為半球形結構，所述活動座（106）的上表面固定連接有多個呈環形陣列分布的支撐螺桿（110），所述活動座（106）的上方設置有連接座（111），所述連接座（111）的上表面貫穿開設有多個呈環形陣列分布的通孔（112），所述支撐螺桿（110）與通孔（112）貫穿連接，所述連接座（111）與活動座（106）之間設置有過濾罩（113），所述過濾罩（113）的截面設置為環狀波浪形結構，所述活動座（106）的上表面和連接座（111）的下表面均固定連接有擋板（114），所述擋板（114）設置為環形結構，所述過濾罩（113）的外側面兩端分別與兩個擋板（114）的內壁相貼合，所述連接座（111）的內側面中部固定連接有導流罩（115），所述導流罩（115）設置為中空的半球形結構，所述導流罩（115）的底端中部貫穿開設有通槽。

4.根據權利要求3所述的一種電催化氧化廢水處理設備，其特征在于：兩個所述導水管（101）之間設置有支撐架（116），所述支撐架（116）的外側固定連接有弧形支撐板（117），所述弧形支撐板（117）的外側設置有弧形夾板（118），所述弧形支撐板（117）和弧形夾板（118）相互靠近的一側兩端均固定連接有連接塊（119），相鄰兩個所述連接塊（119）之間通過螺栓固定連接，所述支撐架（116）的外側固定連接有多個呈環形陣列分布的支臂（120），所述支臂（120）的下表面一端固定連接有支撐柱（121），所述支撐柱（121）的底端固定連接有安裝板（122）。

5.根據權利要求1所述的一種電催化氧化廢水處理設備，其特征在于：所述彎管（201）的底端位于弧形支撐板（117）和弧形夾板（118）之間，所述彎管（201）的內側面一端固定連接有環形結構的滑軌（202），所述彎管（201）的頂端內壁貫穿開設有加料槽（203），所述加料槽（203）延伸至滑軌（202）的內部，所述加料槽（203）的槽口處固定連接有儲料箱（204），所述儲料箱（204）設置為漏斗狀結構。

6.根據權利要求5所述的一種電催化氧化廢水處理設備，其特征在于：所述滑軌（202）的外側面底端中部貫穿開設有排料槽（205），所述滑軌（202）的內部設置有環形結構的滑塊（206），所述滑塊（206）的內側面固定連接有多個呈環形陣列分布的導板（207），所述導板（207）設置為傾斜結構，所述滑塊（206）的外側面開設有多個送料槽（208），所述加料槽（203）、排料槽（205）均與送料槽（208）相適配。

7.根據權利要求1所述的一種電催化氧化廢水處理設備，其特征在于：所述直管（301）的頂端通過連接法蘭與彎管（201）的底端固定連接，所述卡槽（306）設置為“T”形結構。

8.根據權利要求1所述的一種電催化氧化廢水處理設備，其特征在于：所述過濾管（401）的外側面底端貫穿開設有弧形槽（402），所述弧形槽（402）的內部設置有活動板（403），所述活動板（403）設置為弧形結構，所述活動板（403）的一端固定連接有弧形插板（404），所述弧形槽（402）的底端內壁底端開設有弧形插槽（405），所述弧形插板（404）與弧形插槽（405）插接連接，所述弧形槽（402）的兩側內壁均開設有密封凹槽（406），所述活動板（403）的上表面兩端均固定連接有密封板（407），所述密封板（407）與密封凹槽（406）相適配，所述活動板（403）的頂端固定連接有弧形板（408），所述弧形板（408）與弧形槽（402）的槽口處頂端相貼合，所述弧形板（408）通過螺栓與弧形槽（402）的槽口處固定連接，所述活動板（403）的外側面中部固定連接有把手（409）。

9.根據權利要求8所述的一種電催化氧化廢水處理設備，其特征在于：所述過濾管（401）的一端固定連接有環形罩（410），所述環形罩（410）設置為環形結構，所述環形罩（410）的一側中部貫穿開設有條形槽（411），所述條形槽（411）的內部插接連接有過濾板（412），所述過濾板（412）的中部鑲嵌有陶瓷膜，所述過濾板（412）的一側固定連接有延伸塊（413），所述延伸塊（413）與條形槽（411）的槽口處相貼合，所述延伸塊（413）通過螺栓與條形槽（411）的槽口處固定連接，所述過濾板（412）的外側中部固定連接有拉把（414）。

發明內容

本發明的目的在于提供一種電催化氧化廢水處理設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種電催化氧化廢水處理設備，包括支撐組件、氧化劑添加組件、電催化組件和過濾分離組件，所述支撐組件的外側設置有氧化劑添加組件，所述氧化劑添加組件的底端設置有電催化組件，所述電催化組件的底端設置有過濾分離組件；

所述支撐組件包括兩個對稱分布的導水管，所述導水管的一端固定連接有多個呈環形陣列分布的連接管；

所述氧化劑添加組件包括彎管，所述彎管的一端通過連接法蘭與連接管的一端固定連接；

所述電催化組件包括直管，所述直管的內側壁底端固定連接有固定罩，所述固定罩設置為中空的錐形結構，所述固定罩的頂端中部貫穿開設有排水槽，所述固定罩上設有多個呈環形陣列分布的支撐塊，所述支撐塊的底端上下活動插接于固定罩內部，且所述支撐塊的底端與固定罩之間設有緩沖彈簧，所述支撐塊的頂端固定連接有球形罩，所述支撐塊的外側面中部開設有卡槽；所述支撐塊的外側設置有多個基板，所述基板的一端固定連接有卡塊，所述卡塊與卡槽插接連接，所述基板的兩側均鑲嵌有電極；

所述直管的頂端通過連接法蘭與彎管的底端固定連接；

所述過濾分離組件包括過濾管，所述過濾管設置為弧形結構，所述過濾管的頂端通過連接法蘭與直管的底端固定連接。

優選的，位于上方的所述導水管的底端固定連接有固定座，所述固定座設置為環形結構，所述固定座的下表面中部開設有環形槽，所述固定座的外側固定連接有多個呈環形陣列分布的固定塊，所述固定座的下方設置有活動座，所述活動座的上表面中部固定連接有密封塊，所述密封塊與環形槽相適配，所述活動座的外側固定連接有多個呈環形陣列分布的連接耳，所述連接耳通過螺栓與固定塊固定連接。

優選的，所述活動座的上表面中部固定連接有導流塊，所述導流塊設置為半球形結構，所述活動座的上表面固定連接有多個呈環形陣列分布的支撐螺桿，所述活動座的上方設置有連接座，所述連接座的上表面貫穿開設有多個呈環形陣列分布的通孔，所述支撐螺桿與通孔貫穿連接，所述連接座與活動座之間設置有過濾罩，所述過濾罩的截面設置為環狀波浪形結構，所述活動座的上表面和連接座的下表面均固定連接有擋板，所述擋板設置為環形結構，所述過濾罩的外側面兩端分別與兩個擋板的內壁相貼合，所述連接座的內側面中部固定連接有導流罩，所述導流罩設置為中空的半球形結構，所述導流罩的底端中部貫穿開設有通槽。

優選的，兩個所述導水管之間設置有支撐架，所述支撐架的外側固定連接有弧形支撐板，所述弧形支撐板的外側設置有弧形夾板，所述弧形支撐板和弧形夾板相互靠近的一側兩端均固定連接有連接塊，相鄰兩個所述連接塊之間通過螺栓固定連接，所述支撐架的外側固定連接有多個呈環形陣列分布的支臂，所述支臂的下表面一端固定連接有支撐柱，所述支撐柱的底端固定連接有安裝板。

優選的，所述彎管的底端位于弧形支撐板和弧形夾板之間，所述彎管的內側面一端固定連接有環形結構的滑軌，所述彎管的頂端內壁貫穿開設有加料槽，所述加料槽延伸至滑軌的內部，所述加料槽的槽口處固定連接有儲料箱，所述儲料箱設置為漏斗狀結構。

優選的，所述滑軌的外側面底端中部貫穿開設有排料槽，所述滑軌的內部設置有環形結構的滑塊，所述滑塊的內側面固定連接有多個呈環形陣列分布的導板，所述導板設置為傾斜結構，所述滑塊的外側面開設有多個送料槽，所述加料槽、排料槽均與送料槽相適配。

優選的，所述直管的頂端通過連接法蘭與彎管的底端固定連接，所述卡槽設置為“T”形結構。

優選的，所述固定罩的下表面鑲嵌有兩組連接導線，兩組所述連接導線均設置為三角形結構，所述電極的底端與連接導線電性連接。

優選的，所述過濾管的外側面底端貫穿開設有弧形槽，所述弧形槽的內部設置有活動板，所述活動板設置為弧形結構，所述活動板的一端固定連接有弧形插板，所述弧形槽的底端內壁底端開設有弧形插槽，所述弧形插板與弧形插槽插接連接，所述弧形槽的兩側內壁均開設有密封凹槽，所述活動板的上表面兩端均固定連接有密封板，所述密封板與密封凹槽相適配，所述活動板的頂端固定連接有弧形板，所述弧形板與弧形槽的槽口處頂端相貼合，所述弧形板通過螺栓與弧形槽的槽口處固定連接，所述活動板的外側面中部固定連接有把手。

優選的，所述過濾管的一端固定連接有環形罩，所述環形罩設置為環形結構，所述環形罩的一側中部貫穿開設有條形槽，所述條形槽的內部插接連接有過濾板，所述過濾板的中部鑲嵌有陶瓷膜，所述過濾板的一側固定連接有延伸塊，所述延伸塊與條形槽的槽口處相貼合，所述延伸塊通過螺栓與條形槽的槽口處固定連接，所述過濾板的外側中部固定連接有拉把。

本發明的技術效果和優點：

1.本發明通過設置支撐組件，支撐組件的外側設置有氧化劑添加組件、電催化組件和過濾分離組件，氧化劑添加組件可以實現廢水處理中氧化劑的添加，電催化組件可以實現對廢水的電催化氧化處理，而過濾分離組件可以實現對廢水中氧化產物和絮凝物的過濾分離，以保證廢水的處理效果，且氧化劑添加組件、電催化組件和過濾分離組件由上至下依次分布，廢水在重力的作用下流動，從而無需額外的動力裝置，在保證了廢水處理效率的同時節省了能源消耗。

2.本發明通過設置氧化劑添加組件，氧化劑添加組件通過設置可轉動的滑塊，滑塊內側的導板在污水流動的作用下轉動，而滑塊在轉動過程中可以通過送料槽實現氧化劑的傳輸，從而可以實現氧化劑的自動添加，且氧化劑的添加速率與水流的速率同步，進而保證了污水電催化氧化的效果。

3.本發明通過設置電催化組件，電催化組件由多組基板組成，基板上設置有電極，電催化組件內部設置有兩組連接導線，多個電極分別與兩組連接導線連接，且相鄰兩個電極上的連接導線不同，從而使得電催化組件內形成多組電場，且多組電場組成環形結構，廢水可以經過多組電場分別實現電催化氧化處理，從而提升了廢水的電催化氧化處理效率。

4.本發明通過通入具有脈動壓力的沖洗液能有效的對過濾罩的濾孔處的過濾物，導板長時間使用后其上方粘附有機物或雜物，以及錐形結構的固定罩的錐形底部聚集的污物，電極長時間工作后其上方粘附的污物，以及過濾板聚集并被堵塞的污物，以及相關的管道內壁粘附污物進行有效清理，達到較好的清理效果，降低人工清理的工作強度，提高裝置的工作效率。

5.本發明通過設置的球形罩和支撐塊、緩沖彈簧配合脈動水壓沖洗液工作，球形罩在上下往復運動過程中能調整脈動沖洗液的流動方向和位置，對聚集在錐形結構的固定罩的錐形底部污物進行沖洗，同時球形罩在帶動支撐塊上下往復運動的過程中，支撐塊能帶動其上方的電極上下運動；在沖洗液溶解電極上吸附的污物的基礎上，配合脈動沖洗液的沖洗作用以及電極本身上下運動的作用，能更好的促使電極上吸附的污物的脫離，從而保證電極的清潔程度，提高電極的工作效果。

（發明人：代晉國;張勇;朱斌;樊曉麗;代嘉懿）
