公布日：2022.10.18
申請日：2022.06.09
分類號：C02F9/14(2006.01)I;C02F103/16(2006.01)N;C02F101/22(2006.01)N
摘要

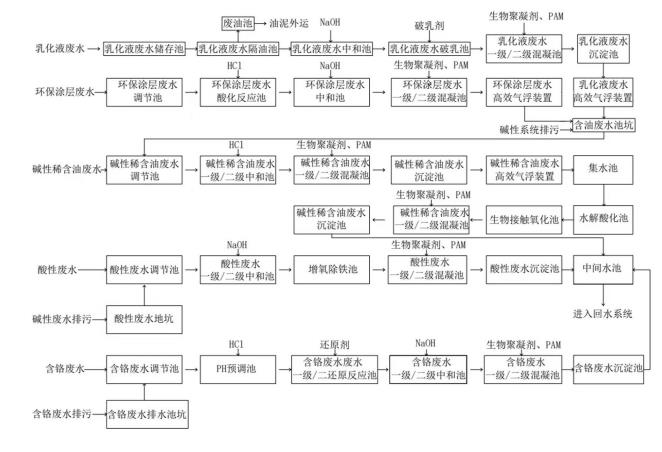

本發明公開了一種鋼鐵冷軋機組廢水處理零排放系統，包括乳化液廢水處理段、環保涂層廢水處理段、堿性稀含油廢水處理段、酸性廢水處理段、含鉻廢水處理段、中間水池以及零排放處理段。通過設置的廢水工藝以及零排放工藝能夠?qū)撹F冷軋機組所產生的乳化液廢水、環保涂層廢水、堿性稀含油廢水、酸性廢水、含鉻廢水等處理中和，而后續的零排放工藝能夠?qū)⑽鬯械挠泻ξ镔|(zhì)徹底清理，實現有害物質零排放，達到保護環境的目的。此外工藝中所使用的乳化液廢水隔油池，通過設置的吸油件的動作配合，能夠?qū)⑵鋬?nèi)部的油脂聚攏到一起，讓抽油泵方便地抽出，而下層清液能夠方便地分離出來，提升油脂分離的效果以及分離的效率。
權利要求書
1.一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：包括乳化液廢水處理段、環保涂層廢水處理段、堿性稀含油廢水處理段、酸性廢水處理段、含鉻廢水處理段、中間水池以及零排放處理段，乳化液廢水段、環保涂層廢水段均與堿性稀含油廢水處理段連接，堿性稀含油廢水處理段連接至中間水池，酸性廢水處理段、含鉻廢水處理段均連接至中間水池，中間水池連接至零排放處理段；乳化液廢水處理段包括依次連接的乳化液廢水儲存池、乳化液廢水隔油池、乳化液廢水中和池、乳化液廢水破乳池、乳化液廢水混凝池、乳化液廢水沉淀池以及乳化液廢水氣浮裝置；環保涂層廢水處理段包括依次連接的環保涂層廢水調節池、環保涂層廢水酸化反應池、環保涂層廢水中和池、環保涂層廢水混凝池以及環保涂層廢水氣浮裝置，堿性稀含油廢水處理段包括含油廢水池坑，乳化液廢水氣浮裝置與環保涂層廢水氣浮裝置均連接至含油廢水池坑。
2.根據權利要求1所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述堿性稀含油廢油還包括依次連接的堿性稀含油調節池、堿性稀含油廢水中和池、第一堿性稀含油廢水混凝池、第一堿性稀含油廢水沉淀池、堿性稀含油廢水氣浮裝置、集水池、水解酸化池、生物接觸氧化池、第二堿性稀含油廢水混凝池、第二堿性稀含油廢水沉淀池，所述含油廢水地坑連接至堿性稀含油廢水調節池，第二堿性稀含油廢水沉淀池連接至所述中間水池。
3.根據權利要求2所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述酸性廢水處理段包括依次連接的酸性廢水地坑、酸性廢水調節池、酸性廢水中和池、增氧除鐵池、酸性廢水混凝池以及酸性廢水沉淀池，酸性廢水沉淀池連接至所述中間水池。
4.根據權利要求3所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述含鉻廢水處理段包括依次連接的含鉻廢水地坑、含鉻廢水調節池、ph預調池、含鉻廢水還原反應池、含鉻廢水中和池、含鉻廢水混凝池以及含鉻廢水沉淀池，含鉻廢水沉淀池連接至所述中間水池。
5.根據權利要求4所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述零排放處理段包括依次連接的第一軟化反應池、第一混凝池、二級氣浮裝置、第一沉淀池、沉淀出水池、錳砂過濾器、多介質過濾器、過濾出水池、疊片式過濾器、精密過濾器、超濾裝置、超濾產水池、保安過濾器、一級反滲透裝置、一級濃水池、海濯克反應裝置、第二軟化反應池、濃水混凝池、濃水沉淀池、濃水清水池、濃水多介質過濾器、濃水反滲透裝置、濃濃水池、電膜裝置以及電膜弄水池；所述中間水池與軟化反應池連接；零排放處理段還包括回用水池，一級反滲透裝置與濃水反滲透裝置均連接至回用水池。
6.根據權利要求5所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述零排放處理段還包括三效蒸裝置，所述電膜濃水池通過三級蒸發裝置連接至所述回用水池。
7.根據權利要求1所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述乳化液廢水隔油池包括罐體（1）與吸油件，吸油件包括平板（21）、浮塊（22）以及濾框（23）；罐體（1）的內壁開設有滑槽（11），平板（21）水平設置于罐體（1）內，平板（21）的底部邊緣連接有滑板（25），平板（21）通過滑板（25）滑動連接滑槽（11）上，平板（21）上開設有通孔，濾框（23）連接于通孔上，濾框（23）的側壁開設有進油孔，抽油泵（24）通過抽油管連接于濾框（23）內，浮塊（22）固定于平板（21）的底部。
8.根據權利要求7所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述吸油件還包括收縮件，收縮件包括伸縮膜環（31）、第一滑軌（34）、第二滑軌（33）、第一推桿（36）、第二推桿（35）、安裝框（32）以及驅動件；所述罐體（1）的橫截面配置為正方形，所述安裝框（32）固定于所述平板（21）的下方，所述安裝框（32）配置為矩形框，安裝框（32）兩個相對的內壁均設置有第一滑軌（34），安裝框（32）另外兩個相對的內壁上均設置有第二滑軌（33），且兩個第一推桿（36）滑動連接于第一滑軌（34）上，兩個第二推桿（35）滑動連接第二滑軌（33）上，且第一推桿（36）與第二推桿（35）垂直設置，驅動件包括第一驅動軸（37）與第二驅動軸（38），第一驅動軸（37）轉動連接于兩個第二滑軌（33）之間，第一驅動軸（37）由兩個螺紋相反的第一螺桿（371）組成，一第一螺桿（371）與一第一推桿（36）螺紋連接，另一第一螺桿（371）與另一第一推桿（36）螺紋連接，第二驅動軸（38）轉動連接于兩個第一滑軌（34）之間，第二驅動軸（38）由兩個螺紋相反的第二螺桿（381）組成，一第二螺桿（381）與一第二推桿（35）螺紋連接，另一第二螺桿（381）與另一第二推桿（35）螺紋連接，第一驅動軸（37）上固定有第一蝸輪（41），第二驅動軸（38）上設置有蝸桿（42），蝸桿（42）與第一蝸輪（41）嚙合；伸縮膜環（31）的下端固定由于滑板（25）的上，伸縮膜環（31）的上端穿過第一推桿（36）與第二推桿（35）所組成了內部空間與平板（21）的底部固定連接。
9.根據權利要求8所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述罐體（1）的底部還連接有排放罐（51），排放罐（51）與罐體（1）之間通過第一排放管（54）連通，第一排放管（54）延伸至罐體（1）內，排放罐（51）一側連接有第二排放管（55），排放罐（51）內滑動連接有擋板（52），擋板（52）的底部通過彈簧（53）連接至排放罐（51）的內底壁，擋板（52）的底壁固定有磁鐵塊（58），排放罐（51）的內底壁固定有電磁鐵（59），電磁鐵（59）的位置與磁鐵塊（58）相對應，排放罐（51）的底部還固定有點動開關（50），第一排放管（54）內設置有第一閥門（56），第二排放管（55）內設置有第二閥門（57）。
10.根據權利要求9所述的一種鋼鐵冷軋機組廢水處理零排放系統，其特征在于：所述驅動件還包括第三螺桿（48）、螺紋環（49）、轉桿（46）、蝸桿套（47）、第二蝸輪（45）以及傳動帶（43）；所述罐體（1）的側壁開設有空腔（12），空腔（12）與排放罐（51）之間通過通道連通，螺紋環（49）設置于通道內，螺紋環（49）內設置有螺紋，第三螺桿（48）的一端轉動連接于所述擋板（52）上，第三螺桿（48）的另一端延伸至空腔（12）內，第三螺桿（48）與螺紋環（49）螺紋配合，轉桿（46）的下端與第三螺桿（48）連接，轉桿（46）的橫截面配置為正方形，蝸桿套（47）套設于轉桿（46）上，第二蝸輪（45）轉動連接于所述滑板（25）上，滑板（25）上開設有開口，蝸桿套（47）通過開口與第二蝸輪（45）嚙合，第二蝸輪（45）的軸心（44）與所述第二驅動軸（38）之間通過傳動帶（43）連接。
發明內容
本發明所要解決的技術問題在于現有的污水處理工藝難以充分清除污水中的各種有害物質，為了克服現有技術的缺陷，本發明提出一種鋼鐵冷軋機組廢水處理零排放系統，其能夠充分地清除污水中的各種有害物質，實現有害物質零排放。
為達此目的，本發明采用以下技術方案：本發明提供了一種鋼鐵冷軋機組廢水處理零排放系統，包括乳化液廢水處理段、環保涂層廢水處理段、堿性稀含油廢水處理段、酸性廢水處理段、含鉻廢水處理段、中間水池以及零排放處理段，乳化液廢水段、環保涂層廢水段均與堿性稀含油廢水處理段連接，堿性稀含油廢水處理段連接至中間水池，酸性廢水處理段、含鉻廢水處理段均連接至中間水池，中間水池連接至零排放處理段；乳化液廢水處理段包括依次連接的乳化液廢水儲存池、乳化液廢水隔油池、乳化液廢水中和池、乳化液廢水破乳池、乳化液廢水混凝池、乳化液廢水沉淀池以及乳化液廢水氣浮裝置；環保涂層廢水處理段包括依次連接的環保涂層廢水調節池、環保涂層廢水酸化反應池、環保涂層廢水中和池、環保涂層廢水混凝池以及環保涂層廢水氣浮裝置，堿性稀含油廢水處理段包括含油廢水池坑，乳化液廢水氣浮裝置與環保涂層廢水氣浮裝置均連接至含油廢水池坑。
在本發明較佳的技術方案中，所述堿性稀含油廢油還包括依次連接的堿性稀含油調節池、堿性稀含油廢水中和池、第一堿性稀含油廢水混凝池、第一堿性稀含油廢水沉淀池、堿性稀含油廢水氣浮裝置、集水池、水解酸化池、生物接觸氧化池、第二堿性稀含油廢水混凝池、第二堿性稀含油廢水沉淀池，所述含油廢水地坑連接至堿性稀含油廢水調節池，第二堿性稀含油廢水沉淀池連接至所述中間水池。
在本發明較佳的技術方案中，所述酸性廢水處理段包括依次連接的酸性廢水地坑、酸性廢水調節池、酸性廢水中和池、增氧除鐵池、酸性廢水混凝池以及酸性廢水沉淀池，酸性廢水沉淀池連接至所述中間水池。
在本發明較佳的技術方案中，所述含鉻廢水處理段包括依次連接的含鉻廢水地坑、含鉻廢水調節池、ph預調池、含鉻廢水還原反應池、含鉻廢水中和池、含鉻廢水混凝池以及含鉻廢水沉淀池，含鉻廢水沉淀池連接至所述中間水池。
在本發明較佳的技術方案中，所述零排放處理段包括依次連接的第一軟化反應池、第一混凝池、二級氣浮裝置、第一沉淀池、沉淀出水池、錳砂過濾器、多介質過濾器、過濾出水池、疊片式過濾器、精密過濾器、超濾裝置、超濾產水池、保安過濾器、一級反滲透裝置、一級濃水池、海濯克反應裝置、第二軟化反應池、濃水混凝池、濃水沉淀池、濃水清水池、濃水多介質過濾器、濃水反滲透裝置、濃濃水池、電膜裝置以及電膜弄水池；所述中間水池與軟化反應池連接；零排放處理段還包括回用水池，一級反滲透裝置與濃水反滲透裝置均連接至回用水池。
在本發明較佳的技術方案中，所述零排放處理段還包括三效蒸裝置，所述電膜濃水池通過三級蒸發裝置連接至所述回用水池。
在本發明較佳的技術方案中，所述乳化液廢水隔油池包括罐體與吸油件，吸油件包括平板、浮塊以及濾框；罐體的內壁開設有滑槽，平板水平設置于罐體內，平板的底部邊緣連接有滑板，平板通過滑板滑動連接滑槽上，平板上開設有通孔，濾框連接于通孔上，濾框的側壁開設有進油孔，抽油泵通過抽油管連接于濾框內，浮塊固定于平板的底部。
在本發明較佳的技術方案中，所述吸油件還包括收縮件，收縮件包括伸縮膜環、第一滑軌、第二滑軌、第一推桿、第二推桿、安裝框以及驅動件，所述罐體的橫截面配置為正方形，所述安裝框固定于所述平板的下方，所述安裝框配置為矩形框，安裝框兩個相對的內壁均設置有第一滑軌，安裝框另外兩個相對的內壁上均設置有第二滑軌，且兩個第一推桿滑動連接于第一滑軌上，兩個第二推桿滑動連接第二滑軌上，且第一推桿與第二推桿垂直設置，驅動件包括第一驅動軸與第二驅動軸，第一驅動軸轉動連接于兩個第二滑軌之間，第一驅動軸由兩個螺紋相反的第一螺桿組成，一第一螺桿與一第一推桿螺紋連接，另一第一螺桿與另一第一推桿螺紋連接，第二驅動軸轉動連接于兩個第一滑軌之間，第二驅動軸由兩個螺紋相反的第二螺桿組成，一第二螺桿與一第二推桿螺紋連接，另一第二螺桿與另一第二推桿螺紋連接，第一驅動軸上固定有第一蝸輪，第二驅動軸上設置有蝸桿，蝸桿與第一蝸輪嚙合；伸縮膜環的下端固定由于滑板的上，伸縮膜環的上端穿過第一推桿與第二推桿所組成了內部空間與平板的底部固定連接。
在本發明較佳的技術方案中，所述罐體的底部還連接有排放罐，排放罐與罐體之間通過第一排放管連通，第一排放管延伸至罐體內，排放罐一側連接有第二排放管，排放罐內滑動連接有擋板，擋板的底部通過彈簧連接至排放罐的內底壁，擋板的底壁固定有磁鐵塊，排放罐的內底壁固定有電磁鐵，電磁鐵的位置與磁鐵塊相對應，排放罐的底部還固定有點動開關，第一排放管內設置有第一閥門，第二排放管內設置有第二閥門。
在本發明較佳的技術方案中，所述驅動件還包括第三螺桿、螺紋環、轉桿、蝸桿套、第二蝸輪以及傳動帶；所述罐體的側壁開設有空腔，空腔與排放罐之間通過通道連通，螺紋環設置于通道內，螺紋環內設置有螺紋，第三螺桿的一端轉動連接于所述擋板上，第三螺桿的另一端延伸至空腔內，第三螺桿與螺紋環螺紋配合，轉桿的下端與第三螺桿連接，轉桿的橫截面配置為正方形，蝸桿套套設于轉桿上，第二蝸輪轉動連接于所述滑板上，滑板上開設有開口，蝸桿套通過開口與第二蝸輪嚙合，第二蝸輪的軸心與所述第二驅動軸之間通過傳動帶連接。
本發明的有益效果為：本發明提供的一種鋼鐵冷軋機組廢水處理零排放系統，通過設置的廢水工藝以及零排放工藝能夠?qū)撹F冷軋機組所產生的乳化液廢水、環保涂層廢水、堿性稀含油廢水、酸性廢水、含鉻廢水等處理中和，而后續的零排放工藝能夠?qū)⑽鬯械挠泻ξ镔|(zhì)徹底清理，實現有害物質零排放，達到保護環境的目的。此外工藝中所使用的乳化液廢水隔油池，通過設置的吸油件的動作配合，能夠?qū)⑵鋬?nèi)部的油脂聚攏到一起，讓抽油泵方便地抽出，而下層清液能夠方便地分離出來，提升油脂分離的效果以及分離的效率。
（發明人：張洪亮;劉志東;呂子鈞;於恩洪;陳濤;談淵浩）
