公布日：2022.11.22
申請日：2022.08.26
分類號：C02F9/10(2006.01)I;C02F1/04(2006.01)I;B01D3/26(2006.01)I;B01D3/32(2006.01)I;B01D5/00(2006.01)I;C07C45/78(2006.01)I;
C07C45/82(2006.01)I;C07C47/058(2006.01)I;C02F103/36(2006.01)N
摘要
本發明屬于廢水回收處理技術領域，具體涉及草甘膦生產廢水中甲醛提濃節能回收工藝及使用的脫醛塔，包括以下步驟：（1）草甘膦生產廢水經預熱進入脫醛塔，在塔底得到脫醛后廢水；（2）脫醛后廢水一部分回收熱量后送出系統得到低醛廢水，一部分經臥式降膜再沸器換熱汽化后回流；（3）水蒸汽在臥式降膜再沸器經換熱后變?yōu)槔淠屯P式降膜冷凝器；脫醛塔頂蒸汽進入臥式降膜冷凝器將冷凝水再次汽化，得到低壓二次蒸汽；（4）脫醛塔頂蒸汽在臥式降膜冷凝器經換熱后得到冷凝液進入回流罐，一部分回收熱量后送出系統得到甲醛水溶液，一部分經回流泵加壓后回流。本發明甲醛回收效率高，節能環保，具有較高的經濟和社會效益。
權利要求書

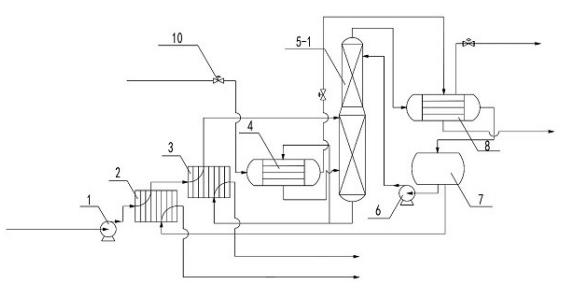

1.一種草甘膦生產廢水中甲醛提濃節能回收工藝，其特征在于，包括以下步驟：（1）草甘膦生產廢水經進料泵加壓后依次經過一級預熱器和二級預熱器進行預熱，然后進入脫醛塔，在脫醛塔底得到脫醛后廢水；（2）脫醛后廢水分為第一脫醛后廢水和第二脫醛后廢水，第一脫醛后廢水進入二級預熱器回收熱量后送出系統得到低醛廢水，第二脫醛后廢水經臥式降膜再沸器換熱汽化后回流至脫醛塔底；（3）水蒸汽作為臥式降膜再沸器的熱源，經換熱后變?yōu)槔淠�，冷凝水送往臥式降膜冷凝器；脫醛塔頂蒸汽進入臥式降膜冷凝器，作為熱源將冷凝水再次汽化，得到低壓二次蒸汽；（4）脫醛塔頂蒸汽在臥式降膜冷凝器經換熱后得到冷凝液，冷凝液進入回流罐，分為第一冷凝液和第二冷凝液，第一冷凝液送往一級預熱器回收熱量后送出系統得到甲醛水溶液，第二冷凝液經回流泵加壓后回流至脫醛塔頂。
2.根據權利要求1所述的草甘膦生產廢水中甲醛提濃節能回收工藝，其特征在于，脫醛塔操作壓力為0.25-0.6MPa，塔內溫度為139-164℃。
3.根據權利要求1所述的草甘膦生產廢水中甲醛提濃節能回收工藝，其特征在于，臥式降膜再沸器換熱系數為2000-3000w/(m2•℃)，換熱溫差為1-20℃，熱源水蒸汽進氣溫度控制在150-200℃。
4.根據權利要求1所述的草甘膦生產廢水中甲醛提濃節能回收工藝，其特征在于，低壓二次蒸汽經壓縮機壓縮后作為臥式降膜再沸器的熱源介質。
5.一種權利要求1-4任意一項所述的草甘膦生產廢水中甲醛提濃節能回收工藝使用的脫醛塔，其特征在于，包括精餾段、提餾段和變徑段，提餾段直徑較粗位于下部，中間為變徑段，精餾段直徑較細位于上部；提餾段和精餾段內均設有至少一層填料床層；提餾段內設有氣體分布器。
6.根據權利要求5所述的草甘膦生產廢水中甲醛提濃節能回收工藝使用的脫醛塔，其特征在于，每層填料床層上部均設有液體收集器和液體分布器。
7.根據權利要求5所述的草甘膦生產廢水中甲醛提濃節能回收工藝使用的脫醛塔，其特征在于，氣體分布器為并流噴射式氣體分布器，氣體分布器的升氣孔為流線型縮孔結構，寬度為50-150mm。
8.根據權利要求6所述的草甘膦生產廢水中甲醛提濃節能回收工藝使用的脫醛塔，其特征在于，液體收集器為百葉窗式液體收集器。
9.根據權利要求6所述的草甘膦生產廢水中甲醛提濃節能回收工藝使用的脫醛塔，其特征在于，液體分布器為多級分布槽式分布器。
10.根據權利要求5所述的草甘膦生產廢水中甲醛提濃節能回收工藝使用的脫醛塔，其特征在于，填料床層內填充絲網碳化硅填料。
發明內容
本發明要解決的技術問題是，提出一種草甘膦生產廢水中甲醛提濃節能回收工藝，甲醛回收效率高，綠色環保、高效節能，具有較高的經濟和社會效益，本發明還提出了一種適用于該方法的脫醛塔。
本發明所述的草甘膦生產廢水中甲醛提濃節能回收工藝，包括以下步驟：（1）草甘膦生產廢水經進料泵加壓后依次經過一級預熱器和二級預熱器進行預熱，然后進入脫醛塔，在脫醛塔底得到脫醛后廢水；（2）脫醛后廢水分為二股液體，為第一脫醛后廢水和第二脫醛后廢水，第一脫醛后廢水進入二級預熱器回收熱量后送出系統得到低醛廢水，第二脫醛后廢水經臥式降膜再沸器換熱汽化后回流至脫醛塔底；脫醛塔操作壓力為0.25-0.6MPa，塔內溫度為139-164℃。
（3）水蒸汽作為臥式降膜再沸器的熱源，經換熱后變?yōu)槔淠�，冷凝水送往臥式降膜冷凝器；脫醛塔頂蒸汽進入臥式降膜冷凝器，作為熱源將冷凝水再次汽化，得到低壓二次蒸汽；低壓二次蒸汽可直接送出系統，也可經壓縮機壓縮后作為臥式降膜再沸器的熱源介質。
臥式降膜再沸器換熱系數為2000-3000w/(m2•℃)，換熱溫差為1-20℃，熱源水蒸汽進氣溫度控制在150-200℃。
（4）脫醛塔頂蒸汽在臥式降膜冷凝器經換熱后得到冷凝液，冷凝液進入回流罐，分為二股液體，為第一冷凝液和第二冷凝液，第一冷凝液送往一級預熱器回收熱量后送出系統得到甲醛水溶液，第二冷凝液經回流泵加壓后回流至脫醛塔頂。
需要說明的是：文中，諸如第一和第二之類的關系術語僅僅用來將一個實體或操作與另一個實體或操作區分開來，方便表達，不代表順序關系。
草甘膦生產廢水為含有1%-10%甲醛的廢液。其中，脫醛塔的作用主要為甲醛廢水的提餾和精餾，經一次提濃得到的甲醛水溶液中甲醛含量在27-37%wt，低醛廢水中甲醛含量在0-200ppm。
其中，臥式降膜再沸器內液體通過布液器均勻地噴淋在橫管外壁面，形成液膜沿圓周做降膜流動，管內用水蒸汽加熱，通過管壁與液膜進行熱交換，使液膜升溫，有效減少水平管內部噴淋的分布空間。
本發明所述的草甘膦生產廢水中甲醛提濃節能回收工藝使用的脫醛塔，包括精餾段、提餾段和變徑段，提餾段直徑較粗位于下部，中間為變徑段，精餾段直徑較細位于上部，提餾段和精餾段內均設有至少一層填料床層；提餾段內設有氣體分布器，氣體分布器設于填料床層下部。
氣體分布器為并流噴射式氣體分布器，其升氣孔為流線型縮孔結構，寬度為50-150mm，同時流線型結構降低了分布器壓降；升氣管上設置填料，使氣體分布更均勻，具有除霧作用，并降低夾帶；并流噴射式氣體分布器中氣體在流線型升氣孔流動通過分布器與液體并流進入填料內進行傳質，并完成氣液分離，克服了塔盤式分布器阻力大、上限負荷低的缺點，并具有分布效果好，傳質效率高的優點。
提餾段和精餾段內每5-7m設為一段填料床層，提餾段與精餾段直徑比為1：0.5-0.9。
填料床層內填充絲網碳化硅填料，絲網碳化硅填料具有耐酸腐蝕，輕質薄壁，高效率，低壓降的優點。
填料床層上部設有液體收集器和液體分布器。
液體收集器為百葉窗式液體收集器，具有不漏液、阻力低的優點。
液體分布器為多級分布槽式分布器，其出液孔設于各級分布槽的側壁，出液孔上方設有擋板，可使噴出的液體分散成液滴群，使分布點數增多，具有耐堵塞，液體分布均勻的優點。
脫醛塔為填料塔，與精餾板式塔相比可以減少壓降，提高分離效率，降低能耗。
脫醛塔所用內件為不銹鋼內件，不銹鋼優選304、316、2205、2507、904L中的一種，不銹鋼的選用使脫醛塔內件具有較高的耐腐蝕性和機械強度。
與現有技術相比，本發明的有益效果是：1、脫醛塔的特殊設計，可以減少壓降，提高換熱效率和分離效率，減少投資和運行成本；2、采用臥式降膜再沸器和臥式降膜冷凝器，換熱溫差要求低，換熱系數高，可以降低換熱面積，減少設備投資；3、臥式降膜再沸器使用的熱源為較高壓力的水蒸汽，經臥式降膜冷凝器換熱后副產低壓二次蒸汽，大大降低水蒸汽成本和運行費用；4、整個回收處理工藝綠色環保、高效節能。
通過本發明草甘膦生產廢水中甲醛提濃節能回收工藝，經一步回收的甲醛水溶液中甲醛含量在27%wt以上，回收后廢水中甲醛含量在200ppm以下，甲醛回收效率高，具有較高的經濟和社會效益。
（發明人：馬躍輝;渠文瑞;劉寧;滕東曉;馬振廣;李東升;傅玉倩;周煥東;劉雅卿）
