公布日：2022.11.01
申請日：2022.08.04
分類號：C02F3/34(2006.01)I
摘要
本發明公開了一種基于微生物處理的污水處理裝置，包括：處理箱，所述處理箱的頂部開口設置，所述處理箱的側壁開設有排水閥，所述處理箱的左右兩側外壁分別固定連接有立板，所述立板的底側固定連接有底板，所述處理箱的內部設置有微生物處理液入料管，所述微生物處理液入料管的底部貫穿處理箱的底側外壁并延伸至外側。該基于微生物處理的污水處理裝置，工作人員可以將微生物處理液從微生物處理液入料管加入到處理箱的內部，工作人員可以通過控制微生物處理液進入時的流速，將污水從處理箱的頂部加入到處理箱的內部，啟動電機，通過在處理箱的頂部設置有弧形彈性篩網，這樣可以對污水中的大顆粒雜質進行攔截。
權利要求書

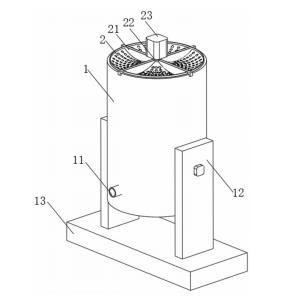

1.一種基于微生物處理的污水處理裝置，其特征在于，包括：處理箱(1)，所述處理箱(1)的頂部開口設置，所述處理箱(1)的側壁開設有排水閥(11)，所述處理箱(1)的左右兩側外壁分別固定連接有立板(12)，所述立板(12)的底側固定連接有底板(13)，所述處理箱(1)的內部設置有微生物處理液入料管(14)，所述微生物處理液入料管(14)的底部貫穿處理箱(1)的底側外壁并延伸至外側；弧形彈性篩網(2)，所述弧形彈性篩網(2)的側壁上固定連接有旋轉連接板(21)，所述旋轉連接板(21)的一端底側外壁開設有滑槽，所述旋轉連接板(21)通過滑槽滑動設置在處理箱(1)的頂部外壁上，所述旋轉連接板(21)遠離處理箱(1)的一端固定連接有旋轉桿(22)，所述旋轉桿(22)的頂部固定連接有電機(23)。
2.根據權利要求1所述的一種基于微生物處理的污水處理裝置，其特征在于：所述旋轉桿(22)的外表面滑動設置有震動板(3)，所述震動板(3)的頂部固定連接有若干個傾斜簧(31)，若干個所述傾斜簧(31)遠離震動板(3)的一端與旋轉連接板(21)的底側外壁固定連接；其中，所述震動板(3)遠離傾斜簧(31)的一側外壁固定連接有若干個傾斜直板(32)。
3.根據權利要求2所述的一種基于微生物處理的污水處理裝置，其特征在于：所述微生物處理液入料管(14)的頂部固定連接有倒錐筒(4)，所述倒錐筒(4)的底部開口設置，所述倒錐筒(4)的側壁與處理箱(1)的側壁接觸設置。
4.根據權利要求3所述的一種基于微生物處理的污水處理裝置，其特征在于：所述倒錐筒(4)的外壁上開設有若干個小孔(41)，若干個所述傾斜直板(32)與倒錐筒(4)的外壁接觸設置。
5.根據權利要求4所述的一種基于微生物處理的污水處理裝置，其特征在于：每兩個所述傾斜直板(32)之間固定連接有若干個扭簧(5)，所述扭簧(5)的兩端分別與相鄰兩側傾斜直板(32)的側壁固定連接。
6.根據權利要求5所述的一種基于微生物處理的污水處理裝置，其特征在于：所述扭簧(5)上串聯有若干個擾流球(51)，若干個所述擾流球(51)的外壁與倒錐筒(4)的外壁接觸設置。
7.根據權利要求6所述的一種基于微生物處理的污水處理裝置，其特征在于：所述微生物處理液入料管(14)的外表面滑動設置有升降連接圈(6)，所述升降連接圈(6)的側壁固定連接有若干個連接簧(61)；其中，若干個所述連接簧(61)遠離升降連接圈(6)的一端與倒錐筒(4)的側壁固定連接，所述連接簧(61)的外壁中軸處固定連接有震動球(62)，若干個所述震動球(62)懸空設置。
8.根據權利要求7所述的一種基于微生物處理的污水處理裝置，其特征在于：若干個所述震動球(62)的底側外壁中軸處固定連接有連接桿(7)，若干個所述連接桿(7)遠離震動球(62)的一端固定連接有液體推動板(71)，若干個所述液體推動板(71)懸空設置。
發明內容
為解決上述技術問題，本發明提供一種基于微生物處理的污水處理裝置，包括：處理箱，所述處理箱的頂部開口設置，所述處理箱的側壁開設有排水閥，所述處理箱的左右兩側外壁分別固定連接有立板，所述立板的底側固定連接有底板，所述處理箱的內部設置有微生物處理液入料管，所述微生物處理液入料管的底部貫穿處理箱的底側外壁并延伸至外側，弧形彈性篩網，所述弧形彈性篩網的側壁上固定連接有旋轉連接板，所述旋轉連接板的一端底側外壁開設有滑槽，所述旋轉連接板通過滑槽滑動設置在處理箱的頂部外壁上，所述旋轉連接板遠離處理箱的一端固定連接有旋轉桿，所述旋轉桿的頂部固定連接有電機。
進一步地，所述旋轉桿的外表面滑動設置有震動板，所述震動板的頂部固定連接有若干個傾斜簧，若干個所述傾斜簧遠離震動板的一端與旋轉連接板的底側外壁固定連接，其中，所述震動板遠離傾斜簧的一側外壁固定連接有若干個傾斜直板。
進一步地，所述微生物處理液入料管的頂部固定連接有倒錐筒，所述倒錐筒的底部開口設置，所述倒錐筒的側壁與處理箱的側壁接觸設置。
進一步地，所述倒錐筒的外壁上開設有若干個小孔，若干個所述傾斜直板與倒錐筒的外壁接觸設置。
進一步地，每兩個所述傾斜直板之間固定連接有若干個扭簧，所述扭簧的兩端分別與相鄰兩側傾斜直板的側壁固定連接。
進一步地，所述扭簧上串聯有若干個擾流球，若干個所述擾流球的外壁與倒錐筒的外壁接觸設置。
進一步地，所述微生物處理液入料管的外表面滑動設置有升降連接圈，所述升降連接圈的側壁固定連接有若干個連接簧，其中，若干個所述連接簧遠離升降連接圈的一端與倒錐筒的側壁固定連接，所述連接簧的外壁中軸處固定連接有震動球，若干個所述震動球懸空設置。
進一步地，若干個所述震動球的底側外壁中軸處固定連接有連接桿，若干個所述連接桿遠離震動球的一端固定連接有液體推動板，若干個所述液體推動板懸空設置。
與現有技術相比，本發明的有益效果是：
(1)、該基于微生物處理的污水處理裝置，工作人員可以將微生物處理液從微生物處理液入料管加入到處理箱的內部，工作人員可以通過控制微生物處理液進入時的流速，將污水從處理箱的頂部加入到處理箱的內部，啟動電機，通過在處理箱的頂部設置有弧形彈性篩網，這樣可以對污水中的大顆粒雜質進行攔截，當污水從處理箱的頂部加入到處理箱內部時，污水會沖擊到震動板，在震動板撞擊的效果下，可以使污水呈水花狀向四周擴散，同時，微生物處理液也會從震動板的底側對震動板進行沖擊，由于微生物處理液的流速不同，這樣就使得震動板在兩側沖擊力的作用下，發生上下震動，以此可以使微生物處理液與污水都呈現出水花狀向外側下落，從而可以增強微生物處理液與污水的接觸面積，增強該裝置對污水的處理效果。
(2)、該基于微生物處理的污水處理裝置，震動板的上下震動，可以帶動傾斜直板，在混合液中上下震動，以此可以使傾斜直板在旋轉狀態下，在混合液內部上下震動，從而可以增強了混合液的混合效果，增強了該裝置對污水處理的效果。
(3)、該基于微生物處理的污水處理裝置，通過倒錐筒的設置，這樣可以對污水與微生物反應中產生的反應物進行攔截，通過倒錐筒的特殊設置，這樣可以使上側污水與微生物處理液下落時，會沖擊扭簧，扭簧受到?jīng)_擊力，會發生形變，在形變效果下，可以帶動擾流球沿著倒錐筒的外壁發生移動，利用擾流球的移動效果，可以對倒錐筒外壁上的雜質進行擾動，防止雜質長時間處于倒錐筒外壁上的同一位置，而使倒錐筒上的小孔發生堵塞，進而進一步增強了該裝置對污水的處理效果。
(4)、該基于微生物處理的污水處理裝置，當混合液通過倒錐筒時，在下降沖擊力的作用下，可以使震動球在連接簧的作用下，發生上下震動，利用震動球的上下震動效果，可以使連接桿帶動液體推動板在混合液內部上下震動，以此可以增強該裝置對混合液的混合效果，另一方面，由于混合液的流動性，液體推動板在上下震動時，可以使部分混合液向上移動，從而利用液體的沖擊力，可以對倒錐筒上側的雜質進行推動，進一步的防止倒錐筒發生堵塞，進而進一步的增強該裝置對污水的處理效果。
（發明人：張海明;孫海杰）
