公布日：2022.11.01
申請日：2022.06.23
分類號：C02F9/04(2006.01)I;C02F1/72(2006.01)I;B01J31/28(2006.01)I;C02F101/36(2006.01)N;C02F103/36(2006.01)N
摘要
本發明公開一種氯代吡啶類廢水預處理裝置及其處理方法，包括：依次連通的預沉淀區、主反應區、次反應區；所述主反應區包括流化態反應區、固定床反應區；所述流化態反應區分別與預沉淀區、固定床反應區連通。本發明整合流化床與固定床反應器部分優點，制備新型復合催化劑材料，流化床反應區內完成難降解氯代吡啶酸類有機物的“雜環結構”開環反應，然后利用固定床反應器返混小，通過廢水同催化劑接觸充分改善羥基(•OH)作用域小問題，具有催化劑機械損耗小等優點，通過流化床及固定床結合完全降解氯代吡啶酸類有機物以及開環后產生的副產物。
權利要求書
1.一種氯代吡啶類廢水預處理裝置，其特征在于，包括：依次連通的預沉淀區、主反應區、次反應區；所述主反應區包括流化態反應區、固定床反應區；所述流化態反應區分別與預沉淀區、固定床反應區連通；所述流化態反應區通過隔板依次分割為區間一、區間二、區間三、區間四，該區間一、區間二、區間三、區間四底部均布置有高壓曝氣器；所述區間一與預沉淀區連通，上部還設有加料倉，用于補加納米零價鐵催化劑；所述區間四與固定床反應區連通，下部出水進入固定床反應區；所述固定床反應區包括由下至上依次設置的反沖洗區、顆粒催化劑填料區、以及上部出水區；所述顆粒催化劑填料區從下至上依次分為承托層、反應填料層、覆蓋層。
2.根據權利要求1所述的氯代吡啶類廢水預處理裝置，其特征在于，所述預沉淀池包括連通的加藥攪拌區與沉淀區；所述加藥攪拌區內置攪拌器一，下端部與一吡啶廢水進水管連接；所述沉淀區上端設有一出水管一，所述沉淀區通過出水管一與流化態反應區的區間一連接；所述出水管一上依次設有投加硫酸口、在線PH計、H2O2投藥口一、出水閥門一；所述區間四與反沖洗區連通。
3.根據權利要求2所述的氯代吡啶類廢水預處理裝置，其特征在于，所述反沖洗區設有反沖洗曝氣頭，該反沖洗曝氣頭通過反沖洗管分別與外部的反沖洗泵機、反沖洗風機連接，所述反沖洗管、反沖洗泵機、反沖洗風機上均設有反沖洗閥門；所述上部出水區設為出水堰，該出水堰上還設有一出水管二，該出水管二上還依次設有出水閥門二、H2O2投藥口二。
4.根據權利要求3所述的氯代吡啶類廢水預處理裝置，其特征在于，所述次反應區設為芬頓反應區，所述芬頓反應區通過出水管二與出水堰連通；所述芬頓反應區還內置攪拌器二。
5.根據權利要求1所述的氯代吡啶類廢水預處理裝置，其特征在于，所述承托層由下至上依次鋪設有鵝卵石、石英砂，該鵝卵石粒徑為1-5cm，石英砂粒徑為16-32mm；所述反應填料層用于堆積粒徑在2-10mm的新型復合催化劑，且堆積密度2.5-3.5g/ml；所述覆蓋層用于布置粒徑在5-10mm的顆粒活性碳，且布置厚度10-20cm。
6.根據權利要求1-5任一項所述的氯代吡啶類廢水預處理裝置的處理方法，其特征在于，包括如下步驟：步驟一、首先高濃度廢水進入預沉淀區進行沉淀；步驟二、然后出水，調節其酸度并投加適量H2O2后，進入主反應區的流化態反應區，與通過氣體攪拌的納米零價鐵反應：Fe0-2e-→Fe2+(1)Fe0-3e-→Fe3+(2)RH+e-→RH(reduced)+H2O(3)步驟三：然后進入固定床反應區：首先進入承托層，然后經過顆粒催化劑填料區與新型復合催化劑進行充分接觸反應后，在經覆蓋層吸附后通過上部出水區出水；其中，新型復合催化劑的制備方法為：首先將FeNi2O、Fe2O3/FeO和C分別制備成粉末，然后將FeNi2O、Fe2O3/FeO、NZVI和C按照(0.3-0.35)：(0.25-0.35)：(0.1-0.15)：(0.05-0.15)比例均勻混合，然后加入適量聚乙烯醇，混合攪拌，得到絮狀物，再壓制干燥，粉碎，得到顆粒催化劑；將得到的顆粒催化劑投加到Al(OH)3膠體溶液，混合均勻后置于離心機內，進行離心分離多余膠體溶液，隨后將離心完成的顆粒催化劑置于真空冷凍干燥箱內，在溫度213-223K下，干燥8-12h，最后得到具有Al(OH)3保護層的新型復合催化劑；固定床內反應：C+RH→C-RH(4)C-RH→C+R/R•(5)H2O2+Fe2+→Fe3++HO-+HO••(6)RH+HO••→R•+H2O(7)Fe0+H2O2→Fe3++HO-+HO••(8)Fe0+2H2O2→Fe2++2HO-+2HO••(9)Fe0+Fe3+→2Fe2+(10)步驟四：芬頓反應：析出的富余Fe2+，經過投加適量H2O2的后進入次反應區，進一步降解有機物，過程中形成Fe3+，進入后端工藝；步驟五：反應一段時間后，反沖洗區開始反沖洗，反沖洗完成后定期補加新型復合催化劑。
7.根據權利要求6所述的處理方法，其特征在于，所述步驟一中廢水進入預沉淀區的具體過程為：廢水從下部的吡啶廢水進水管進入加藥攪拌區，攪拌器一攪拌后，從上部進入沉淀區。
8.根據權利要求6所述的處理方法，其特征在于，所述步驟二中出水通過出水管一進行出水；調節其酸度通過投加硫酸口進行調酸，且酸度為PH＝5-6，該酸度值通過在線PH計進行測定，投加的H2O2通過H2O2投藥口一進行投入；所述納米零價鐵是通過高壓曝氣器進行氣體攪拌，且反應后的廢水通過區間一、區間二、區間三、區間四的停留時間均5-10min。
9.根據權利要求6所述的處理方法，其特征在于，所述主反應區的污水反應時間為0.5-1.5h，其中步驟二中的流化態反應區的反應時間20-40min，步驟三中的固定床反應區的反應時間為20-50min。
10.根據權利要求6所述的處理方法，其特征在于，所述步驟四中析出的富余Fe2+是通過出水管二流出，投加適量H2O2是通過出水管二上的H2O2投藥口二投入。
發明內容
針對現有技術存在的問題，本發明提供一種氯代吡啶類廢水預處理裝置及其處理方法，本發明的目的是制備新型復合催化劑材料，流化床與固定床工藝聯合，更加高效便捷的降解高濃度吡啶酸類廢水；優化反應器結構，強化處理效果，更便于操作及運管；改善降解吡啶酸類物質效率，降低生物毒性，改善后端生化效果，保證出水穩定。
為了實現上述目的，本發明技術方案如下：

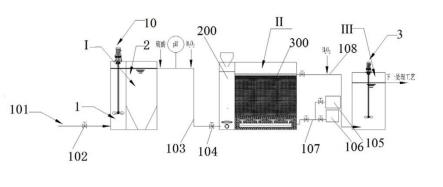

本發明提供一種氯代吡啶類廢水預處理裝置，包括：依次連通的預沉淀區、主反應區、次反應區；
所述主反應區包括流化態反應區、固定床反應區；所述流化態反應區分別與預沉淀區、固定床反應區連通；
所述流化態反應區通過隔板依次分割為區間一、區間二、區間三、區間四，該區間一、區間二、區間三、區間四底部均布置有高壓曝氣器；所述區間一與預沉淀區連通，上部還設有加料倉，用于補加納米零價鐵催化劑；所述區間四與固定床反應區連通，下部出水進入固定床反應區；
所述固定床反應區包括由下至上依次設置的反沖洗區、顆粒催化劑填料區、以及上部出水區；所述顆粒催化劑填料區從下至上依次分為承托層、反應填料層、覆蓋層。
優選地，所述預沉淀池包括連通的加藥攪拌區與沉淀區；所述加藥攪拌區內置攪拌器一，下端部與一吡啶廢水進水管連接；所述沉淀區上端設有一出水管一，所述沉淀區通過出水管一與流化態反應區的區間一連接；所述出水管一上依次設有投加硫酸口、在線PH計、H2O2投藥口一、出水閥門一；所述區間四與反沖洗區連通。
優選地，所述反沖洗區設有反沖洗曝氣頭，該反沖洗曝氣頭通過反沖洗管分別與外部的反沖洗泵機、反沖洗風機連接，所述反沖洗管、反沖洗泵機、反沖洗風機上均設有反沖洗閥門；所述上部出水區設為出水堰，該出水堰上還設有一出水管二，該出水管二上還依次設有出水閥門二、H2O2投藥口二。
優選地，所述次反應區設為芬頓反應區，所述芬頓反應區通過出水管二與出水堰連通；所述芬頓反應區還內置攪拌器二。
優選地，所述承托層由下至上依次鋪設有鵝卵石、石英砂，該鵝卵石粒徑為1-5cm，石英砂粒徑為16-32mm；所述反應填料層用于堆積粒徑在2-10mm的新型復合催化劑，且堆積密度2.5-3.5g/ml；所述覆蓋層用于布置粒徑在5-10mm的顆�；钚蕴�，且布置厚度10-20cm。
本發明還提供一種氯代吡啶類廢水預處理裝置的處理方法，其特征在于，包括如下步驟：
步驟一、首先高濃度廢水進入預沉淀區進行沉淀；
步驟二、然后出水，調節其酸度并投加適量H2O2后，進入主反應區的流化態反應區，與通過氣體攪拌的納米零價鐵(NZVI)反應：
Fe0-2e-→Fe2+(1)
Fe0-3e-→Fe3+(2)
RH+e-→RH(reduced)+H2O(3)
步驟三：然后進入固定床反應區：首先進入承托層，然后經過顆粒催化劑填料區與新型復合催化劑進行充分接觸反應后，在經覆蓋層吸附后通過上部出水區出水；
其中，新型復合催化劑的制備方法為：首先將FeNi2O、Fe2O3/FeO和C分別制備成粉末，然后將FeNi2O、Fe2O3/FeO、NZVI和C按照(0.3-0.35)：(0.25-0.35)：(0.1-0.15)：(0.05-0.15)比例均勻混合，然后加入適量聚乙烯醇，混合攪拌，得到絮狀物，再壓制干燥，粉碎，得到顆粒催化劑；
將得到的顆粒催化劑投加到Al(OH)3膠體溶液，混合均勻后置于離心機內，進行離心分離多余膠體溶液，隨后將離心完成的顆粒催化劑置于真空冷凍干燥箱內，在溫度213-223k下，干燥8-12h，最后得到具有Al(OH)3保護層的新型復合催化劑；固定床內反應：
C+RH→C-RH(4)
C-RH→C+R/R•(5)
H2O2+Fe2+→Fe3++HO-+HO••(6)
RH+HO••→R•+H2O(7)
Fe0+H2O2→Fe3++HO-+HO••(8)
Fe0+2H2O2→Fe2++2HO-+2HO••(9)
Fe0+Fe3+→2Fe2+(10)
步驟四：芬頓反應：析出的富余Fe2+，經過投加適量H2O2的后進入次反應區，進一步降解有機物，過程中形成Fe3+，進入后端工藝；
步驟五：反應一段時間后，反沖洗區開始反沖洗，反沖洗完成后定期補加新型復合催化劑。
優選地，所述步驟一中廢水進入預沉淀區的具體過程為：廢水從下部的吡啶廢水進水管進入加藥攪拌區，攪拌器一攪拌后，從上部進入沉淀區。
優選地，所述步驟二中出水通過出水管一進行出水；調節其酸度通過投加硫酸口進行調酸，且酸度為PH＝5-6，該酸度值通過在線PH計進行測定，投加的H2O2通過H2O2投藥口一進行投入；所述納米零價鐵(NZVI)是通過高壓曝氣器進行氣體攪拌，且反應后的廢水通過區間一、區間二、區間三、區間四的停留時間均5-10min。
優選地，所述主反應區的污水反應時間為0.5-1.5h，其中步驟二中的流化態反應區的反應時間20-40min，步驟三中的固定床反應區的反應時間為20-50min。
優選地，所述步驟四中析出的富余Fe2+是通過出水管二流出，投加適量H2O2是通過出水管二上的H2O2投藥口二投入。
采用本發明的技術方案，具有以下有益效果：
本發明整合流化床與固定床反應器部分優點，制備新型復合催化劑材料，流化床反應區內完成難降解氯代吡啶酸類有機物的“雜環結構”開環反應，然后利用固定床反應器返混小，通過廢水同催化劑接觸充分改善•OH作用域小問題，催化劑機械損耗小等優點，通過流化床及固定床結合完全降解氯代吡啶酸類有機物以及開環后產生的副產物。采用新型復合催化劑降低了酸性的反應條件，節約大量酸堿藥劑；流化床內納米級催化劑粒徑較小，改進了流化床催化劑沉積易問題，且反應無殘留，與固定床結合應用后無須通過回流來回收催化劑；流化床進行強化反應，固定床采用廉價催化劑進行深度處理，同時因固定床的存在保證了流化床效率波動影響，保證最終出水處理效果，可控性好。
(1)預沉淀池去除大部分懸浮物，主反應區填料表面富集懸浮物大大減少，提升催化反應效率，降低了反沖洗頻率；
(2)納米零價鐵及新型復合催化劑聯合處理廢水，不僅解決一般鐵基催化劑粉末密度較大、易沉降等缺點，而且降低催化反應時間，更加高效便捷的降解氯代吡啶酸類廢水；
(3)得益于催化劑聯合的反應環境，降低了反應酸環境要求，節約藥劑資源，降低運行成本，合理的分配填料區填料裝填，更加貼合了反應規律；
(4)再次利用剩余Fe2+，進行芬頓反應，生成Fe3+，促進混凝沉淀效果，降低生物毒性，去除或分解大部分無法檢測的COD的部分，提高可生化性，防止難降解氯代吡啶酸類廢水抑制生化池內微生物生長。
優勢：適用性強，克服現有工藝催化劑去除難降解氯代吡啶酸類廢水效果不佳，運行不穩定，時常導致后端生化池內微生物中毒，影響整套污水處理工藝。改良反應池工藝，克服傳統粉末催化劑缺點，制備新型填料催化劑，合理的分配填料區填料裝填，更加貼合反應規律，提高了催化劑的適用性。
預沉淀池將一部分難降解的吡啶酸類衍生物從工業廢水中富集并物理截留去除，同時芬頓反應池利用顆粒新型催化劑降解吡啶酸類物質，析出富裕的Fe2+再次進行反應，利用•OH的強氧化還原能力，進一步處理污水。整個系統結構簡單、運行維護方便，并且成本低廉，相對于常規高級氧化技術更為靈活，運行更為穩定。
（發明人：肖吉成;張彬彬;歐陽清華;林娜;蔡劍;石群）
